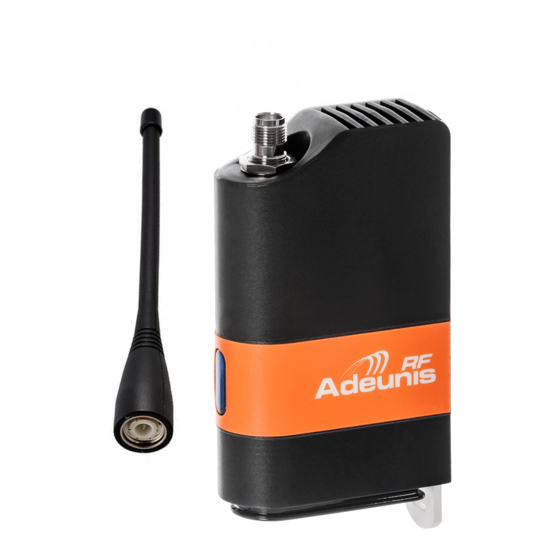

Adeunis RF ARF169 Mode D'emploi
  1. Manuels
  2. Marques
  3. Adeunis RF Manuels
  4. Modem radios
  5. ARF169
  6. Mode d'emploi

Adeunis RF ARF169 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
ARF169 ULR Radio Modems
Mode d'emploi/User guide
version V1.4
FRANCAIS
ENGLISH
ADEUNIS RF
283 rue Louis Néel - Parc Technologique Pré Roux
38920 CROLLES - France
Tel. : +33 (0)4 76 92 07 77 - Fax : +33 (0)4 76 04 80 87
www.adeunis-rf.com
arf@adeunis-rf.com

Publicité

Table des Matières
loading

Sommaire des Matières pour Adeunis RF ARF169

  • Page 1 ARF169 ULR Radio Modems Mode d’emploi/User guide version V1.4 FRANCAIS ENGLISH ADEUNIS RF 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France Tel. : +33 (0)4 76 92 07 77 - Fax : +33 (0)4 76 04 80 87 www.adeunis-rf.com...

  • Page 2: Disclaimer

    Ce document et l’utilisation de toute information qu’il contient, est soumis à l’acceptation des termes et conditions ADEUNIS RF. Ils peuvent être téléchargés à partir de www.adeunis-rf.com. This document and the use of any information contained therein, is subject to the acceptance of the Adeunis RF terms and conditions. They can be downloaded from www.adeunis-rf.com.

  • Page 3: Recommandations D'usage

    ARF169 Radio Modems - User guide version V1.4 ments locaux sur la manière de vous débarrasser des anciens matériaux d’emballage, des piles usagées et de votre ancien appareil. Recommandations d’usage ATTENTION • Eviter la proximité à moins de 3m d’un appareil électronique (PC, Téléphone portable..) qui est susceptible d’affecter la grande sensibilité...

  • Page 4: Table Des Matières

    ARF169 Radio Modems - User guide version V1.4 Table des matières/Table of contents Information Disclaimer Technical support Support technique / Recommandations environnementales Recommandations d’usage Introduction 1.1. Versions de modems 1.2. Description générale 1.3. Signification des LEDs 1.4. Système de fixation Rail DIN 1.5.
  • Page 5 ARF169 Radio Modems - User guide version V1.4 5.3. Description des registres Historique de document Introduction 1.1. Modem versions 1.2. General description 1.3. Meaning of the LEDs 1.4. DIN Rail mounting system 1.5. Accessories 1.6. Electricity connection 1.6.1 Functions of the jack supply connector 1.6.2...

  • Page 6: Introduction

    Le modem ARF169 convertit des données d’une liaison série en une trame radio à envoyer à un équipement similaire. Les Modems radio ARF169 sont principalement dédiés à des communications point à point et point multipoints. Ils exploitent la bande euro- péenne 169.40625-169.44375MHz, harmonisée et utilisable sans licence.

  • Page 7: Description Générale

    Les modems ARF169 sont livrés avec différents accessoires dédiés qui permettent le montage intérieur ou exterieur sur mur, poteau, mât…. Des options de protection sont également disponibles et peuvent être montées sur les modems ARF169 de sorte à autoriser leur utilisation en environements difficiles : •...
  • Page 8 ARF169 Radio Modems - User guide version V1.4 Fixation Mat/Poteau • Accessoire universel permettant la fixation modem sur tous types de support : - Mat/poteau de différents diamètres (ailettes souples) - Plan plat (mur, panneau, etc…) • L’accessoire doit être préalablement fixé à l’aide de vis ou serflex sur la base prévue.

  • Page 9: Raccordement Électrique

    Connecteur données série (à droite sur la fig1) type SubD9. Caractéristiques des fiches males à utiliser : • Fiche Jack (fig. 2) type SWITCHCRAFT 761K pour alimentation (disponible via Adeunis RF) • Fiche SubD 9 broches avec verrouillage latéral par deux vis M3 (fig. 3) L’embase jack sur platine modem est également compatible avec d’autres types de fiches jack diamètre de pin centrale 2.5mm, mais seules les...

  • Page 10: Interface S.a.v

    ARF169 Radio Modems - User guide version V1.4 1.8. Interface S.A.V Le Modem est équipé sur sa face arrière, de 2 boutons poussoirs (1 & 2) permettant le retour à des réglages de base en cas de diagnostic SAV. Le voyant lumineux bi-couleur en face avant complète cette IHM.

  • Page 11: Positionnement Des Modems

    ARF169 Radio Modems - User guide version V1.4 1.9.2 Positionnement des modems • Installer le modem à une hauteur minimale de 2m et non collé à la paroi, idéalement décalé de 20 cm (5 à 10 cm minimum). • Le câble RS232 ne doit pas dépasser 15m de longueur et doit être blindé.

  • Page 12: Protection Des Modems À Antenne Déportée Contre Les Surcharges

    Tous les systèmes de parafoudre peuvent être installés entre l’antenne et le modem ARF169 (produits avec antenne déportée). Il est important de bien suivre les recommandations du fabriquant. Le schéma ci après montre un exemple d’installation de parafoudre.

  • Page 13: Caractéristiques Radio

    N’hésitez pas à contacter Adeunis RF pour vos calcul de temps d’occupation «air». 2.3.3 Mode de fonctionnement des modems ARF169 Les modems ARF169 proposent mode de fonctionnement dit mode standard dédié aux très longues portées et pour lequel l’immunité aux brouilleurs est optimale.

  • Page 14: Echange De Données - Mode De Communication

    3.1.1 Description du protocole Le modem ARF169 offre un protocole paquetisé. Les données provenant de l’interface UART sont accumulées dans une mémoire interne, puis encapsulées dans une trame RF . La quantité maximale de données qui peuvent être transférées dans un paquet radio unique peut atteindre 1024 octets.

  • Page 15: Protocole Asynchrone Continu

    L’interface UART ne requiert pas de protocole spécifique. Chaque octet transmis est transféré dans les airs et vice versa. Grâce à sa latence réduite et à l’abscence de protocole sur le port UART, le modem ARF169 utilisé avec le protocole asynchrone continu est entierement transparent dans le cadre d’un remplacement de liaison filaire.

  • Page 16: Fonctions Avancées Du Produit

    4.1. Auto-détection d’interface UART Le modem ARF169 dispose d’une détection d’interface automatique à la mise sous tension permettant la sélection du mode RS232 ou RS485. La détection automatique est activée lorsque le registre de sélection d’interface S215 est positionné à la valeur 4.

  • Page 17: Rssi Trame

    Cette fonction permet de balayer l’ensemble des canaux disponibles sur le produit en quelques secondes. Elle est activable par la commande ATT02. Le modem ARF169 scanne l’ensemble des canaux disponibles et retourne les niveaux de RSSI de chacun des canaux sur la liaison UART, sous la forme suivante : Cxxx=-090dBm<cr><lf>...

  • Page 18: Configuration Du Produit - Mode Commande

    ARF169 Radio Modems - User guide version V1.4 5. Configuration du produit - Mode commande Le mode commande est un outil embarqué, accessible par la liaison série via un terminal(*), permettant la programmation des paramètres du modem en utilisant un jeu d’instructions dit : « Jeu de commandes AT ». Les commandes AT sont utilisées pour lire et écrire les registres de configuration du modem (voir §...

  • Page 19: Description Des Registres

    5.3. Description des registres A la mise sous tension le modem ARF169 fonctionne selon la dernière configuration sauvegardée (configuration usine si c’est la première mise sous tension, ou si cette configuration n’a pas été changée).
  • Page 20 Interface UART : 0: Position des switch internes Sauf demande particulière, la position des switch internes 1: RS232 sur modem ARF169 est: mode Auto (idem S215 = 4). Voir S215 2: RS485, mode no Term note 2 3: RS485, mode Term 4: Auto Contrôle de flux RTS/CTS UART :...
  • Page 21 ARF169 Radio Modems - User guide version V1.4 Valeur par Registre Contenu Commentaires défaut Puissance Radio: 0 : 27 dbm 1 : 25 dbm 2 : 23 dbm S231 3 : 20 dbm 4 : 17 dbm 5 : 14 dbm 6 : 10 dbm Timeout d’entrée en mode commande à...

  • Page 22: Historique De Document

    ARF169 Radio Modems - User guide version V1.4 La programmation d’un timeout est recommandé lors de l’usage en exploitation, pour permettre le retour automatique du modem en mode communication s’il s’avérait qu’une chaîne de caractères dans le flux de données soit involontairement assimilé à une demande d’entrée en mode commande.

  • Page 23: Modem Versions

    The ARF169 modem converts data from a serial link into a radio frame for transmission to similar equipment. ARF169 radio modems are mainly dedicated to point to point and multipoint communications. They use the harmonised European 169.40625- 169.44375MHz, band that is usable without a licence. Their excellent sensitivity coupled with power up to 500mW enable data transmissions up to 15km to be achieved.

  • Page 24: General Description

    ARF169 Radio Modems - User guide version V1.4 1.2. General description TNC connector for exter- nal antenna Supply jack «U» shaped protective SubD9 (RS232/RS485) casing LED observation window BP 1 BP 2 DIN Rail lock 1.3. Meaning of the LEDs...
  • Page 25 ARF169 Radio Modems - User guide version V1.4 Mast/Post mounting • A universal accessory enabling the modem to be mounted on any type of base : Various diameters of mast/post (flexible fins) Flat plane (wall, board, etc) • The accessory should first be fixed to the intended base by means of screws or clips •...

  • Page 26: Electricity Connection

    SubD9 type serial data connector (on the right of fig.1). Specifications of the male plugs to be used: • Jack plug (fig. 2) type SWITCHCRAFT 761K for the power supply (available via Adeunis RF) • SubD 9 pin connector with lateral locking by two M3 screws (fig. 3) The jack on the modem plate is also compatible with other types of jack plugs with a 2.5mm central pin, but only specific SwitchCraft 761K...

  • Page 27: Service Interface

    ARF169 Radio Modems - User guide version V1.4 1.8. Service interface The Modem is fitted with 2 push buttons (1 & 2) on its rear face enabling the base settings to be restored in the event of troubleshooting dia- gnostics. The two-colour indicator light on the front face completes this HMI.

  • Page 28: Positioning Of The Modems

    Antenne 1.9.4 Positioning of power and serial cables To ensure optimal operation of ARF169 modems, it is essential to ensure that the power and serial communication cables are properly connec- ted and positioned. Improper positioning of the cables can significantly reduce the performance of modems.

  • Page 29: Protection Of Remote Aerial Modems Against Overloads

    ARF169 Radio Modems - User guide version V1.4 1.10. Protection of remote aerial modems against overloads It is sometimes necessary to protect the product against lightning. When the product is positioned high up it can potentially be struck by lightning which results in irreversible damage to the product. All lightning arrester systems can be installed between the aerial and the ARF868 modem (products with remote aerials).

  • Page 30: Radio Specifications

    The modems use the European frequency band 169.40625-169.44375MHz. This frequency band is segmented into different sub-bands each with their own regulatory requirements both in terms of power, spectral bandwidth, and use of the spectrum. ARF169 modems accept these regulatory requirements.

  • Page 31: Data Exchange - Communication Mode

    3.1.1 Protocol description ARF169 modem uses a packet oriented protocol on its RF interface. The data coming from the UART interface are accumulated in an internal fifo in the module and then encapsulated in an RF frame. The maximum amount of data that can be transferred into a single radio packet can reach 1024 Bytes.

  • Page 32: Continuous Asynchronous Protocol

    Each octet transmitted is transferred into the air and vice versa. Thanks to its low latency and the absence of a protocol on the UART port, the ARF169 modem used with the continuous asynchronous protocol is completely transparent in the replacement of a wire link.

  • Page 33: Advanced Product Functions

    4. Advanced product functions 4.1. UART interface self-detection The ARF169 modem has automatic interface detection at switching on enabling a selection of the RS232 or RS485 mode. Automatic detection is activated when interface selection register S215 is positioned on the value 4.

  • Page 34: Frame Rssi

    This function enables sweeping of all channels available on the product in a few seconds. It is activated by the ATT02 command. The ARF169 modem scans all the channels available and returns the RSSI levels on each of the channels to the UART link in the following form: : Cxxx=-090dBm<cr><lf>...

  • Page 35: Product Configuration - Command Mode

    ARF169 Radio Modems - User guide version V1.4 5. Product Configuration - Command Mode The command mode is an embedded tool, accessible by the serial link via a terminal (*), enabling the programming of the modem parameters using a set of instructions called: “AT command set”. AT commands are used to read and write the modem configuration registers (see § 5.3 Description of registers) In the command mode, the radio is deactivated (in reception and transmission), except for the radio test commands (commands ATT00 &...

  • Page 36: Description Of Registers

    ARF169 Radio Modems - User guide version V1.4 ATT01 Enables test mode: Reception and control «O»<cr> if operation OK frames received in opposite to ATT00 (see note1). «E»<cr> if error Exit test mode ATT01: ESC (0x1B) ATT02 Starts the Scan Free mode «Returns for each channel, its number and RSSI value associated :...
  • Page 37 ARF169 Radio Modems - User guide version V1.4 List of the registers accessible on the ARF169 modem: Value by Register Content Comments default Some channels will not be available depending on the data Channel N° 0 to 5 rate and the selected power.
  • Page 38 ARF169 Radio Modems - User guide version V1.4 Value by Register Content Comments default Radio protocol 0 : Asynchronous paquetized non secured S222 2: Asynchronous paquetized secured 3: Continuous Asynchronous RSSI mode: 0 : no RSSI S230 1 : Exit «RSSI frame» on UART 4 : Exit «permanent RSSI»...

  • Page 39: Document History

    ARF169 Radio Modems - User guide version V1.4 Note4 : the default choice of manual exiting from the mode is suitable for use during development, when the user needs to maintain control over the exit from the command mode. Programming of a timeout is recommended for use in operation, to enable an automatic return by the modem into the communication mode if a character chain in the data flow is accidentally assimilated to a request for entry into the command mode.

  • Page 40: Déclaration De Conformité / Declaration Of Conformity

    ARF169 Radio Modems - User guide version V1.4 Déclaration de conformité / Declaration of conformity EUROPEAN UNION DECLARATION OF CONFORMITY 0682 ADEUNIS RF 283 rue Louis Néel 38920 CROLLES FRANCE Declare under our sole responsability that the product(s) Designation :...
