Manuel utilisateur du GOLDENEAGLE AM 4.0.x – 07/2012
2.4.

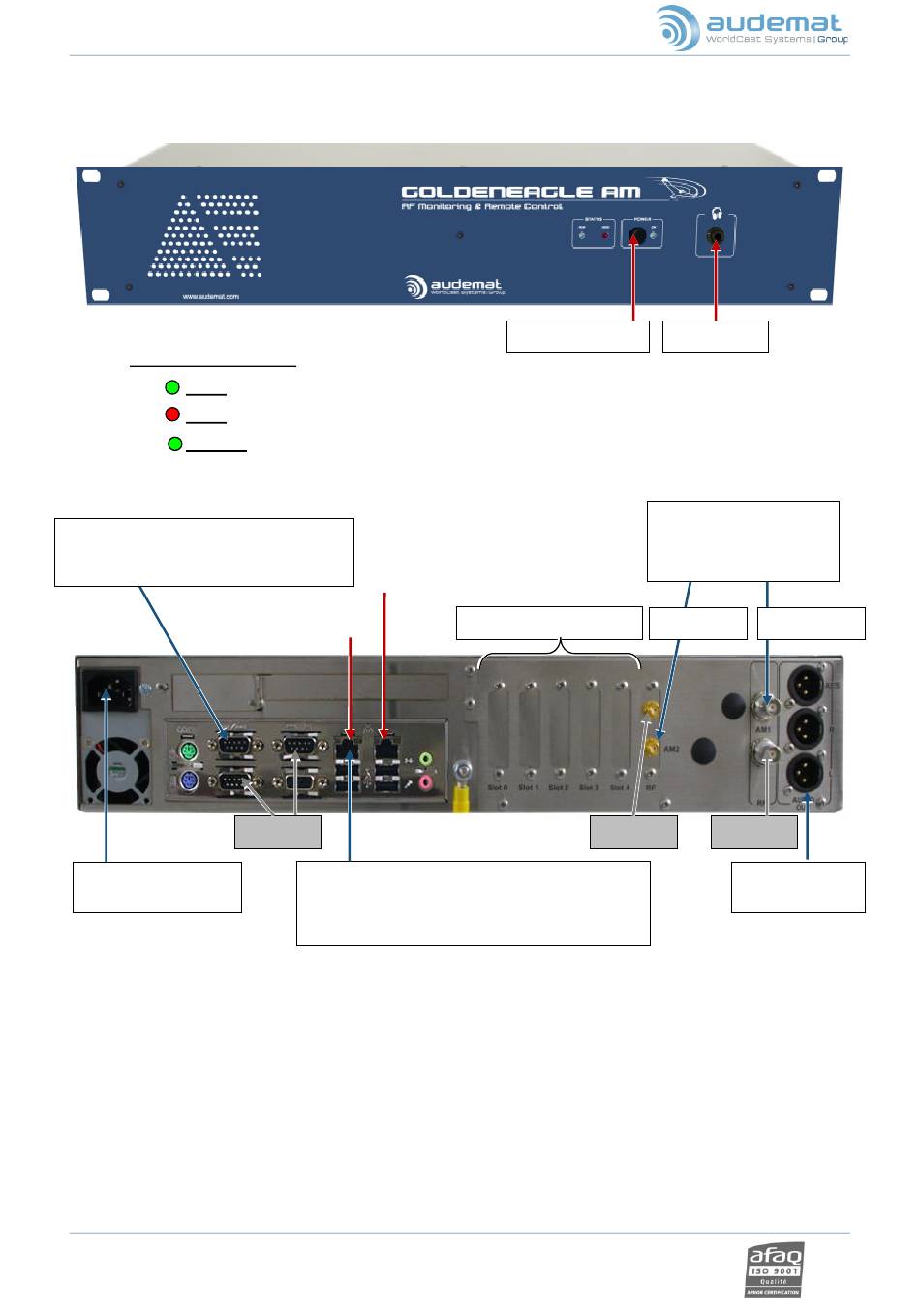

Face avant
LEDs de la face avant :
RUN: opération normale
HDD: activité du disque dur
POWER: indicateur de tension du GOLDENEAGLE AM.
2.5.
Face arrière
Câble RS 232 croisé (câble non fournis)
pour console (configuration par défaut),
scriptlet ou modem optionnel
Interface primaire
Alimentation 100-240
V (50-60 Hz)
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – F-33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –
Interface secondaire
(172.17.2.172)
(192.168.0.100)
Non-utilisé
Câble Ethernet droit RJ45 (A) : pour le réseau
OU
Câble Ethernet croisé RJ45 (B) : pour une
connexion directe au PC
contact@audemat.com
Bouton POWER
Emplacements pour GPIO
Non-utilisé
Page 11
–
www.audemat.com
Prise casque
Répartiteur 3 voies +
adaptateur + attenuateur
(le cas échéant)
vers antenne
Câble F/SMA
Câble BNC (C)
Non-utilisé
Sortie audio
AES et analogues
