2.6. Description de l'unité de contrôle
L'unité de contrôle gère :

Le ou les pilotes

Les amplificateurs

Les alimentations

Les modules de refroidissement

Le couplage RF

La puissance de sortie

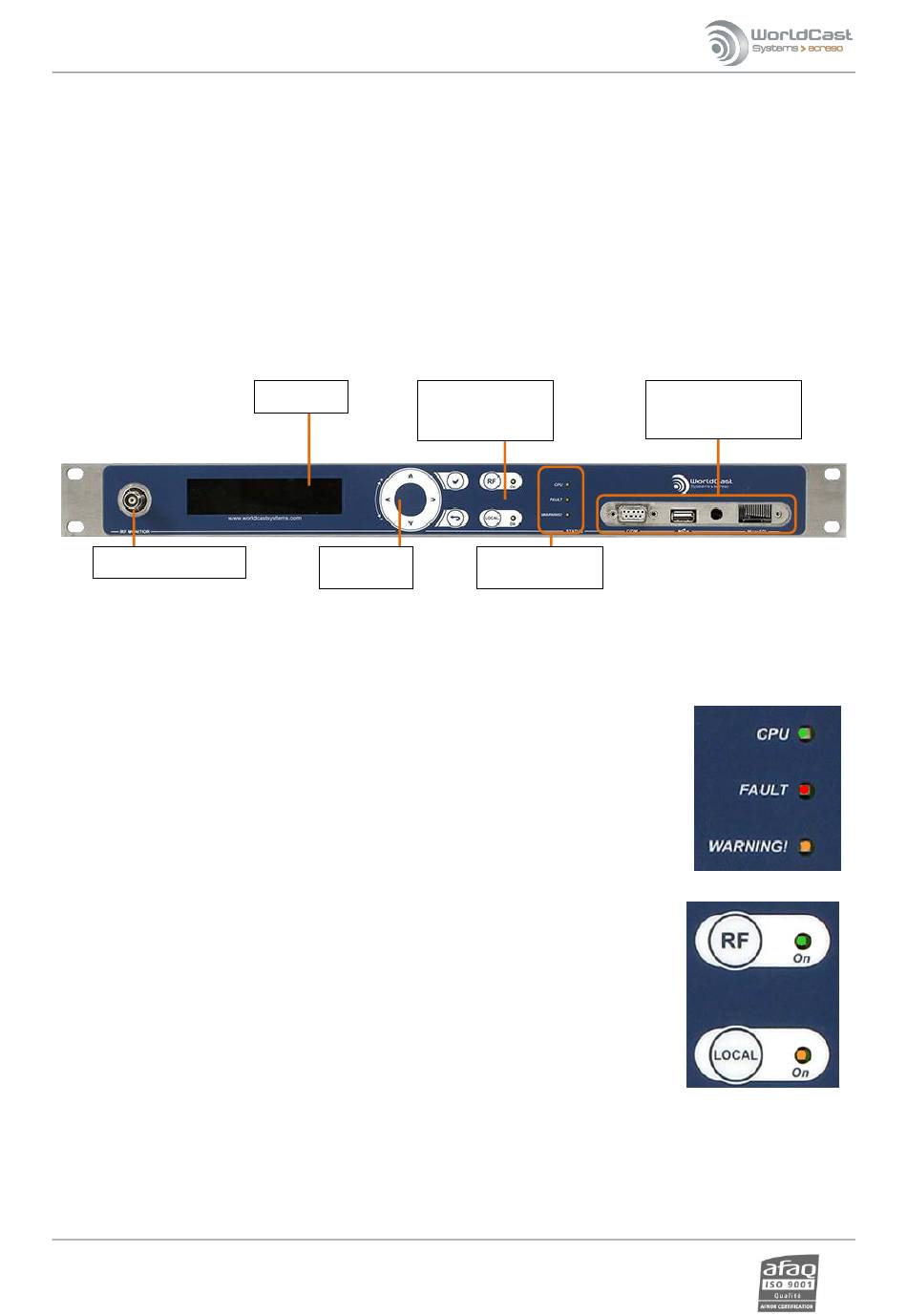

2.6.1. Face avant

Sortie surveillance RF
Description des LEDs indicateurs :

En règle générale, les LEDs vertes indiquent que le système fonctionne, les LEDs orange avertissent d'un problème
qui a besoin d'être vérifié, les LEDs rouges indiquent une perte possible de l'émission.
Statut de l'unité de contrôle :

CPU : clignote pour indiquer une activité CPU

FAULT : défaut majeur du module ou de l'émetteur

WARNING : défaut mineur du module ou de l'émetteur. Pour un émetteur en
double-drive, peut également indiquer un problème de basculement

RF : indique que le système est en RF=ON. Associé au bouton « RF »

LOCAL : indique que le système est en mode local. Associé au bouton « Local ».
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –
Ecran LCD Boutons et LEDs RF
on/off et mode local
Boutons de
navigation
Page 25
www.worldcastsystems.com – contact@worldcastsystems.com
Port RJ45 pour console,
Indicateurs : CPU,
Fault, Warning
port USB (usage
interne) et carte µSD
