Raccordement d'une pompe haute performance au module hydraulique

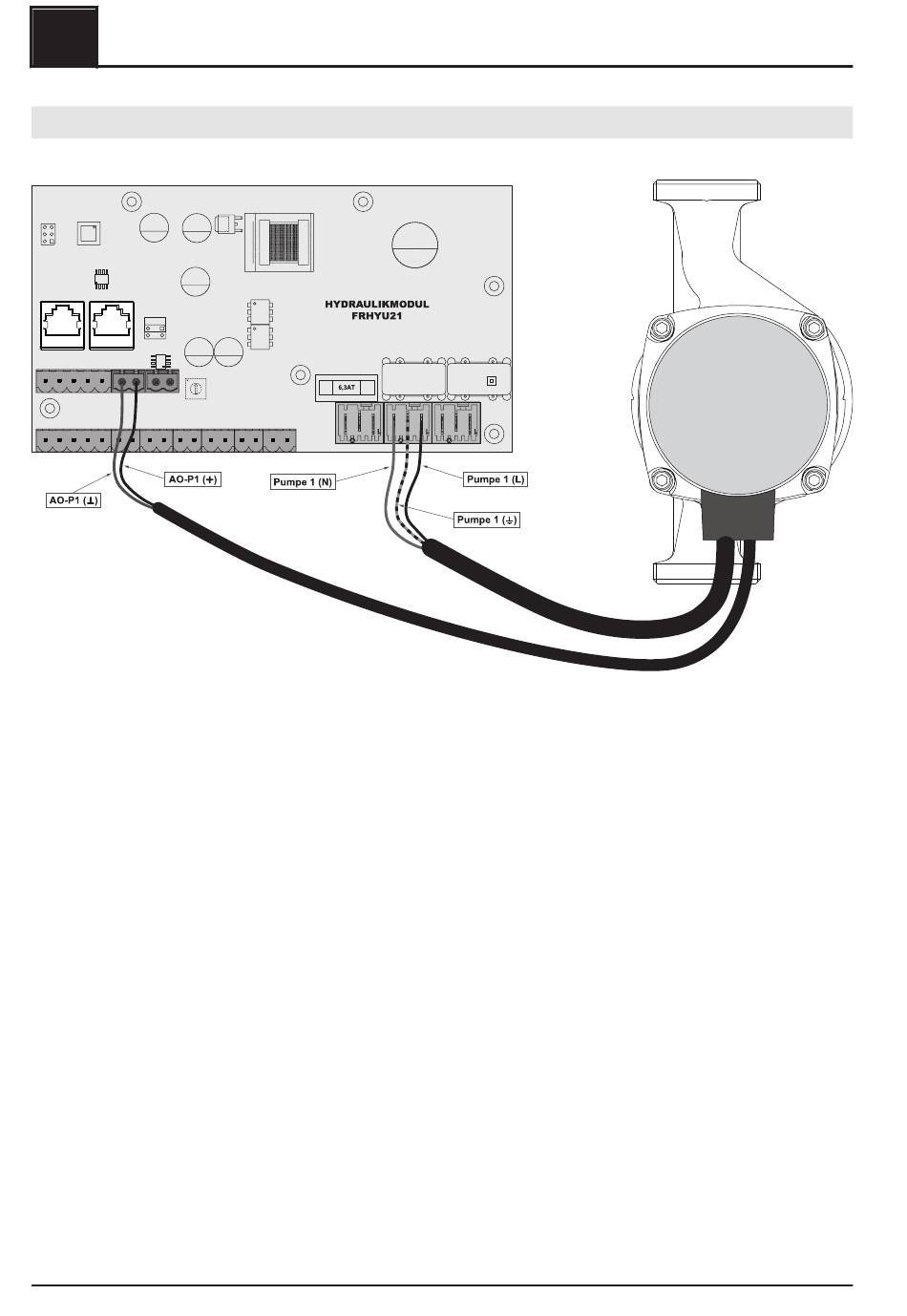

Effectuer le câblage de la pompe haute performance selon le schéma électrique suivant :
❒ Brancher l'alimentation électrique de la pompe haute performance à la sortie « Pompe 1 » ou « Pompe 2 »
du module hydraulique
❒ Brancher le câble PWM de la pompe haute performance au connecteur « AO-P1 » ou « AO-P2 »
correspondant
➥ Respecter la polarisation indiquée dans le schéma électrique de la pompe !
