Connexion

3.2 Directives de montage

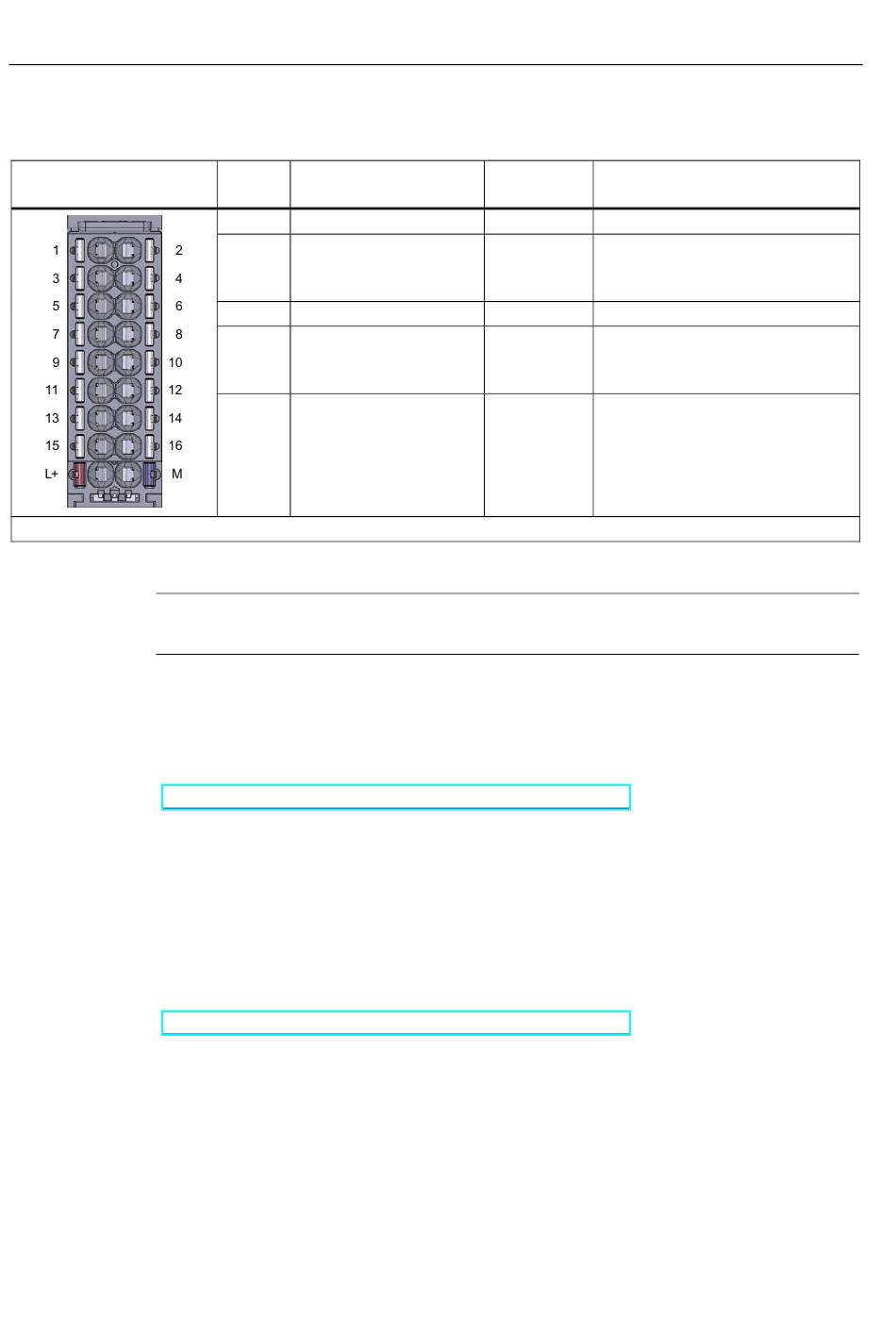

Tableau 3- 2 Connexion RS422/485
Brochage de la BaseUnit du
module de communication
Vue de face
Remarque
Ne câblez le module de communication qu'après avoir coupé l'alimentation.
Informations complémentaires
Vous trouverez des informations sur la connexion des modules dans le manuel système
Système de périphérie décentralisée ET 200SP
(http://support.automation.siemens.com/WW/view/fr/58649293).
3.2 Directives de montage
Points à respecter
Vous devez tenir compte des directives générales de montage (voir Description fonctionnelle
Montage sans perturbation des automates
(http://support.automation.siemens.com/WW/view/fr/59193566)).
Pour respecter les valeurs de CEM (compatibilité électromagnétique), le blindage des câbles
doit être posé sur un rail blindé.
18
Contact Désignation
11 T (A) -
12 R (A) -
T(A)/R(A)
13 T (B) +
14 R (B) +
T(B)/R(B)
GND Ground
15+16
Entrée/ sortie Signification
Sortie Données d'émission (mode 4 fils)
Entrée Données de réception (mode 4 fils)
entrée/sortie Données de réception/d'émission
(mode 2 fils)
Sortie Données d'émission (mode 4 fils)
Entrée Données de réception (mode 4 fils)
entrée/sortie Données de réception/d'émission
(mode 2 fils)
- GND Terre fonctionnelle (potentiel
flottant)
