Diagramme vectoriel du volume en 3D

Lorsque vous souhaitez créer des diagrammes vectoriels du volume en 3D du canal
anal, vous devez disposer d'une sonde équipée d'au moins trois canaux orientés de
manière radiale. Les bilans de profils doivent avoir été réalisés afin d'afficher le
diagramme. Les pressions doivent aussi être correctement définies dans la définition des
canaux (Configuration > Définition des canaux).
Dans le logiciel d'analyse, cliquer sur le bouton Diagramme volume vectoriel afin
d'afficher le diagramme vectoriel du volume en 3D. L'imagerie tridimensionnelle du
sphincter anal peut être utilisée pour évaluer le dysfonctionnement du sphincter.

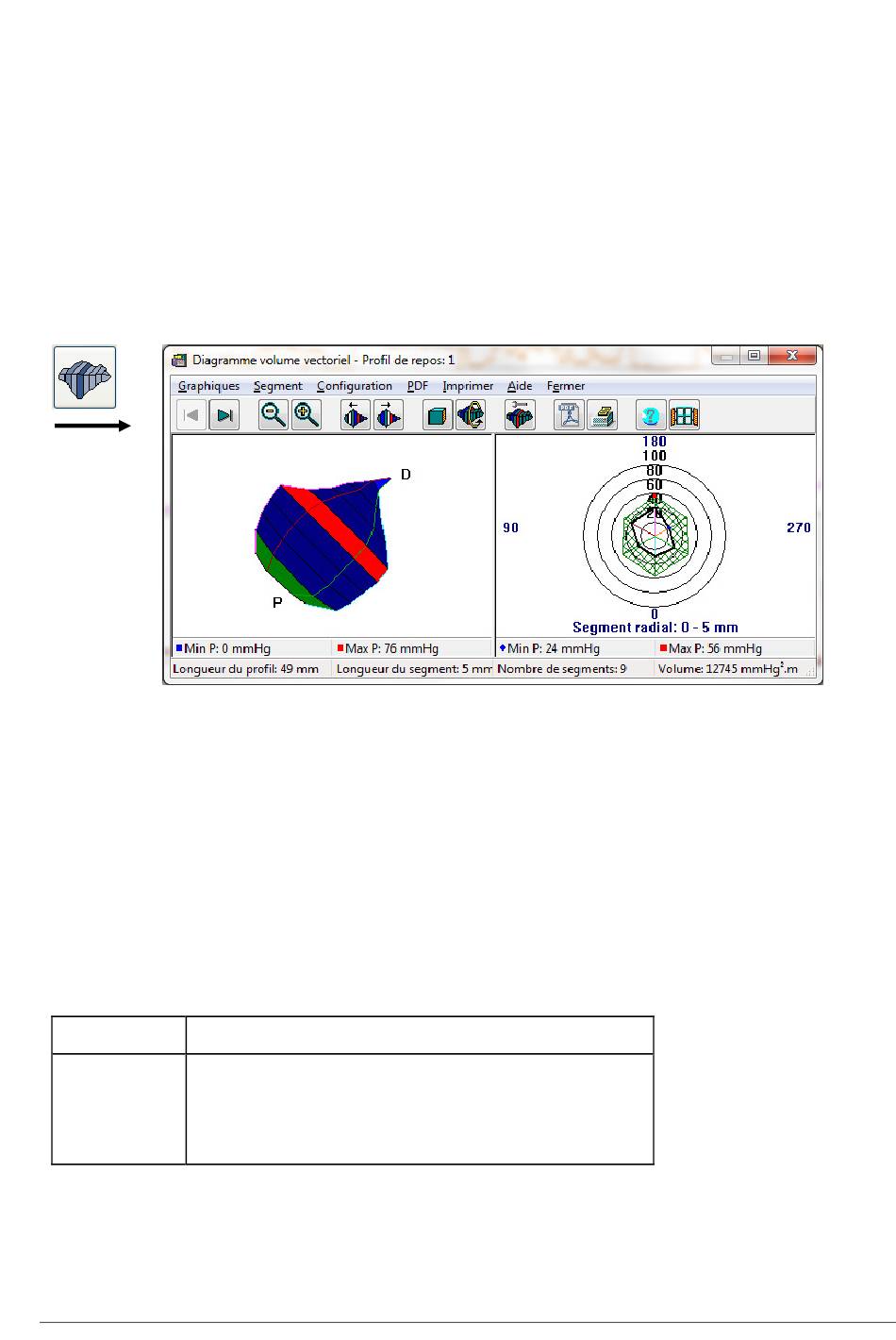

Figure 9.32 Diagramme vectoriel du volume
Le diagramme vectoriel en 3D du volume est généré à partir des pressions mesurées au
cours de la progression de la sonde dans le rectum. Le profil est divisé en plusieurs
segments de longueurs fixes. La pression maximum de chaque segment pour chaque
canal est utilisée pour tracer une image tridimensionnelle du sphincter.
Le diagramme vectoriel du sphincter s'affiche dans la fenêtre de gauche. Il peut être
déplacé dans toutes les directions grâce aux curseurs ou à la souris. Le diagramme en
3D est constitué de plusieurs segments, affichés dans différentes couleurs. La
signification des couleurs est la suivante :
Couleur Signification
Rouge Segment avec la pression la plus élevée
Bleu clair Segment avec la pression la plus faible
Vert Segment actif
Bleu foncé Tous les autres segments
La coupe radiale du segment actif s'affiche dans le graphique radial à coupe transversale
de la fenêtre de droite.
