4
F

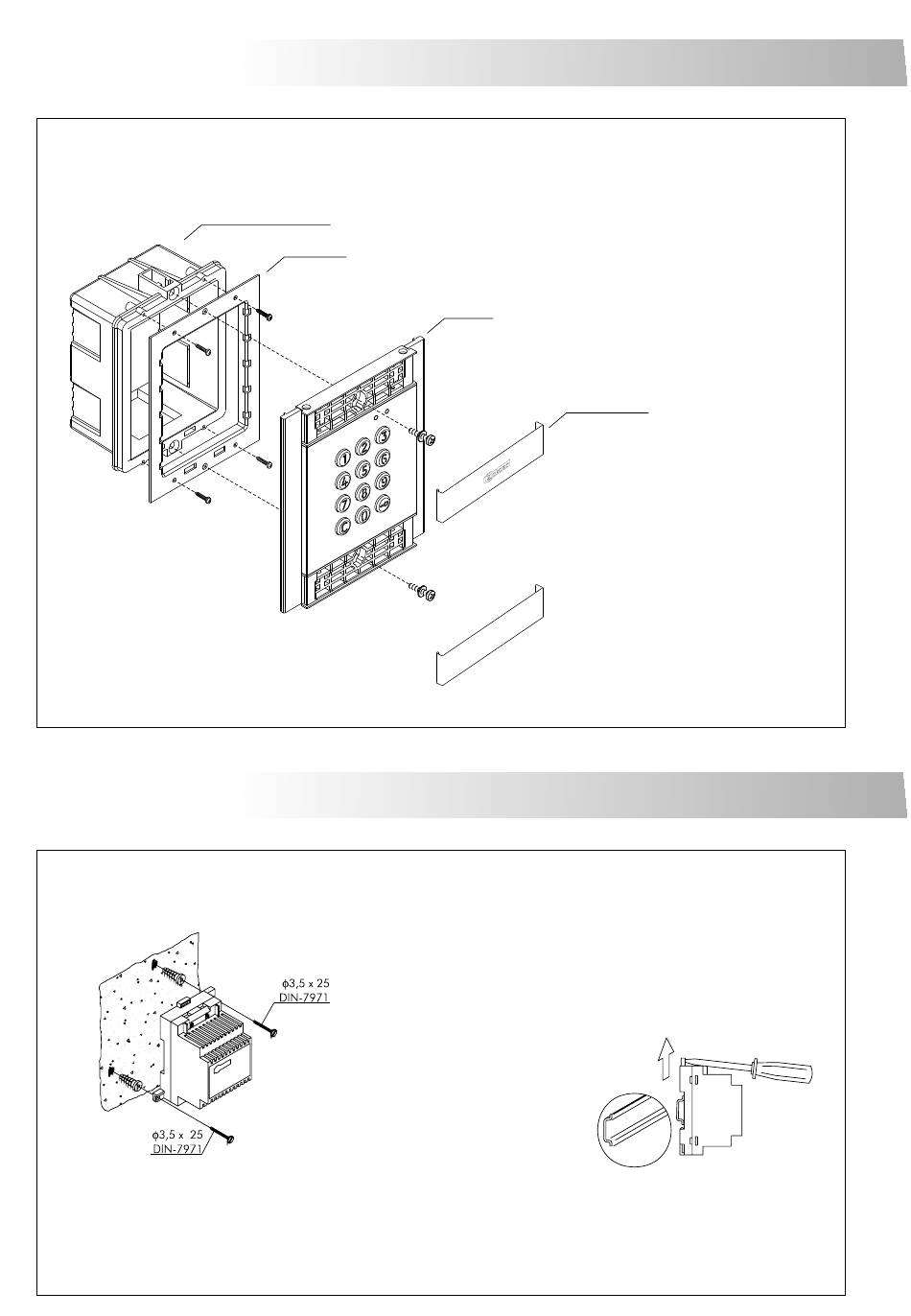

ixation du bâti et fermeture de la plaque de rue
Boîtier d'encastrement.
D
étails de l'installation du transformateur TF-104.
Le transformateur peut être installé sur le guide DIN (3 éléments), par une légère pression.
Pour retirer le transformateur du guide, utilisez un tournevis plat et effectuez un mouvement
de levier comme, il est indiqué sur le schéma ci-joint.
INSTALLATION DU MODULE
Une fois les travaux de câblage terminés, fixez le
bâti et la plaque dans le boîtier d'encastrement
Bâti.
au moyen des vis fournies.
Plaque.
INSTALLATION DE L'ALIMENTATEUR
Installer le transformateur dans un endroit sec et protégé.
Souvenez-vous que, comme l'établit la régulation en
vigueur, le transformateur doit être protégé par un
interrupteur magnétothermique.
Pour installer le transformateur sur le mur,
mettez en place les crochets de fixation.
Percez deux trous de 6 mm de
diamètre et introduire les chevilles.
Fixer l'alimentation avec les deux
vis spécifiées.
.
Têtes.
Pour terminer le montage de la
plaque de rue, mettez en place
les têtes, appuyez sur un côté
de la tête et exercez une légère
pression sur l'autre extrémité
j u s q u ' à c e q u ' e l l e s o i t
correctement mise place.
DIN 46277
