INSTALLATION DU MODULE
E

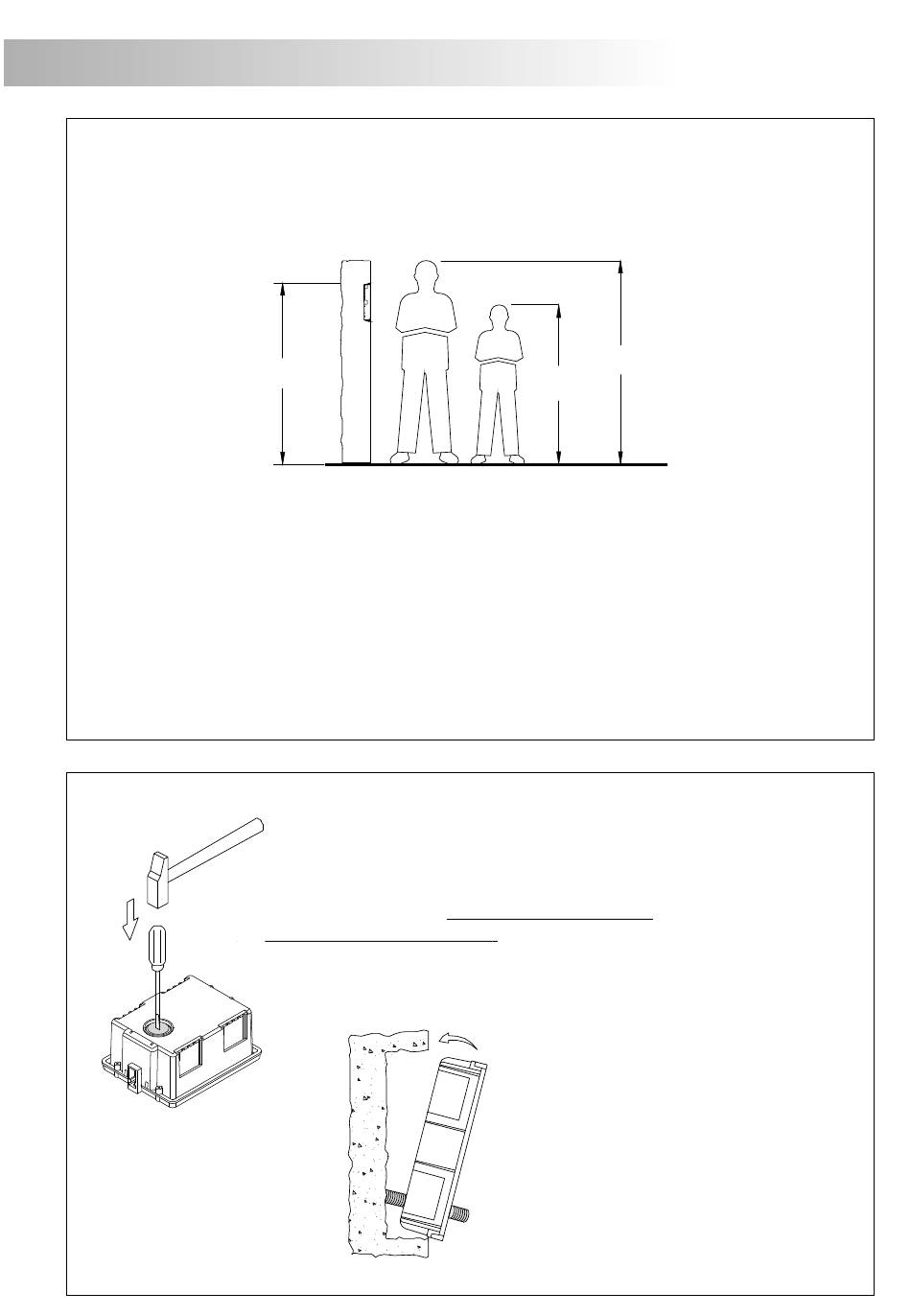

mplacement du boîtier d'encastrement.
Percez un trou dans le mur sur lequel vous souhaitez installer la partie supérieure du module,
à une hauteur de 1,65 m.
Les dimensions du trou sont :
Boîtier d'encastrement NCEV-90CS : 99(L) x 132,5 (H) x 56,5 (P) mm.
Le module a été conçu pour résister aux diverses conditions climatiques. Toutefois, nous
recommandons de prendre les précautions supplémentaires nécessaires pour prolonger la
durée de vie des appareils (visières, endroits couverts, ...).
Percer la cloison du boîtier dans sa partie inférieure
1650
pour le passage des câbles.
1850
1450
I
nstaller le boîtier d'encastrement
Passez les câbles à travers le boîtier
d'encastrement.
Encastrez, arasez et mettez à niveau
le boîtier.
Une fois le boîtier installé, ôtez les
protections adhésives des orifices
de fixation.
3
.
