Connexion de l'unité de commande SAWO à la carte électronique
Avant l'installation, s'assurer que le générateur est déconnecté de l'alimentation secteur en
actionnant le
disjoncteur
1.
Dévisser la plaque de protection de la carte électronique située sur le côté du générateur pour accéder à la carte.
2.

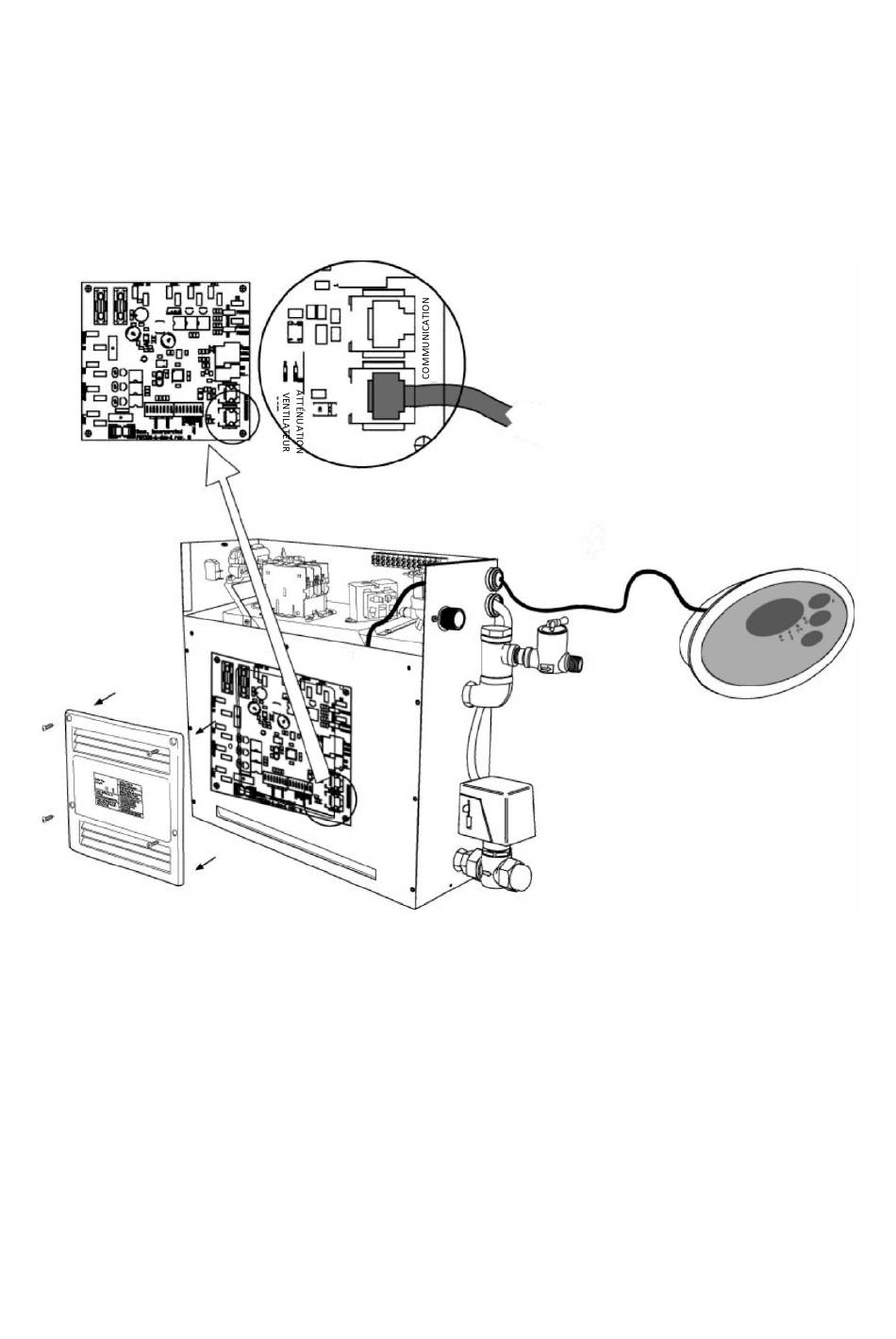

Insérer le câble de commande RJ12 dans le passe-câble situé sur le côté du générateur, puis à l'arrière du panneau
latéral, comme illustré ci-dessous, afin d'atteindre les connecteurs Jack situés dans l'angle de la carte électronique.
3.
Notez que deux connecteurs Jack RJ noirs sont disponibles sur la carte. L'un est destiné à la connexion du câble de
commande, l'autre à une unité esclave optionnelle. Le câble de commande et le câble de l'unité esclave peuvent tous
deux être raccordés indifféremment à l'un ou l'autre des deux connecteurs.
4.
Replacer la plaque de protection de la carte électronique sur la paroi du générateur.
5.
Rétablir la tension du secteur et mettre le générateur sous tension à l'aide de l'interrupteur Marche/Arrêt situé à
l'arrière.
6.
La version du logiciel est affichée sur l'unité de commande.
7.
Mettre l'unité de commande en marche afin de vérifier son bon fonctionnement.
.
