Dispositif de purge
Une vanne de purge est fournie pour fin de maintenance. Le raccordement de purge du générateur de vapeur doit être
réalisé en conformité avec les dispositions nationales et locales en vigueur concernant les installations de plomberie.
Utiliser un tuyau de 1" pour la purge afin d'éviter l'accumulation d'eau.
Fixation du dispositif de
purge automatique
Une sortie supplémentaire pour la purge
automatique se trouve au-dessous du
générateur de vapeur.
1.
Fixer le raccord en T de laiton à la
sortie située au-dessous ou sur le
côté du générateur de vapeur.
2.
Une sortie supplémentaire pour la
purge automatique se trouve au-
dessous du générateur de vapeur.
3.
Fixer le dispositif de purge
automatique au raccord en T.
4.
Ouvrir le panneau de protection
du générateur de vapeur.
5.
Faire passer le câble dans
l'ouverture située sur le côté du
générateur de vapeur.
6.
Brancher le câble au bornier de
connexion, sur la position portant
le libellé correspondant.
7.
Refermer le panneau de
protection du générateur de
vapeur.
Le dispositif de purge automatique
peut également être fixé en dessous
du générateur de vapeur.
Alimentation électrique
Le raccordement électrique doit être effectué par un électricien qualifié.
Vérifier l'alimentation électrique avant d'installer l'unité. Une alimentation 220-240 V monophasée est requise. Utiliser une
source d'alimentation à 2 fils et un équipement de mise à la terre prévus pour une alimentation monophasée.
Un fil de cuivre de type HO7RN-F (90 °C, 600 V) isolé est requis pour la majorité des générateurs de vapeur SAWO. Vérifier
le dimensionnement des fils en fonction du tableau d'ampérage et des dispositions nationales et locales concernant les
installations électriques.
L'installation doit comporter un interrupteur pour chaque phase. Il est recommandé d'utiliser un disjoncteur présentant un
espace de contrôle de 3 mm.
3
18

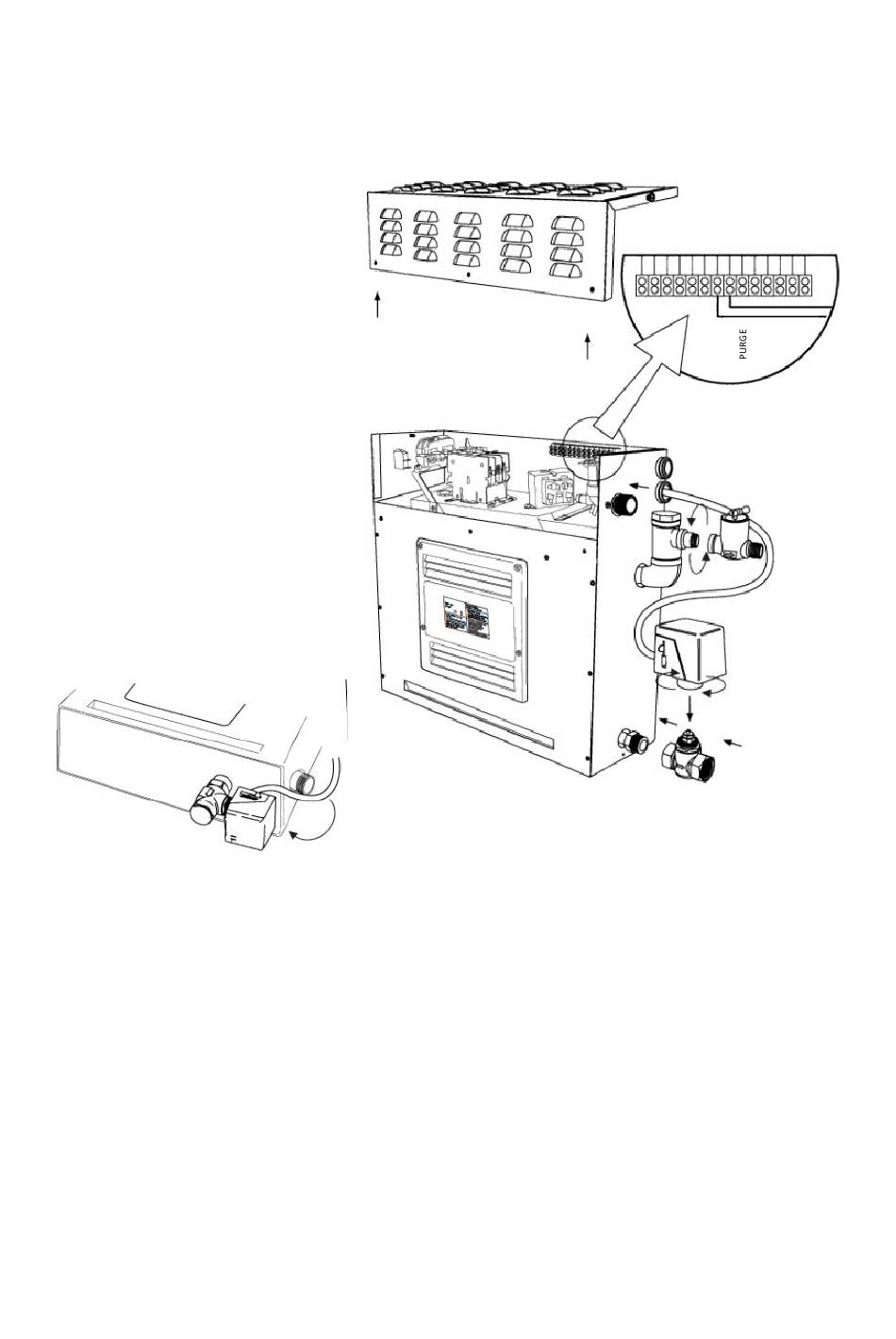

Bornier de connexion
Vue de dessus
Dispositif de purge
automatique
Tourner
Raccord en T de laiton
