Manuel d'Instructions
2.2.4. Utilisation de miroirs déviateurs de faisceau
L'utilisation d'un modèle linéaire, soit sans capteurs de Muting
intégrés, permet de contrôler des zones dangereuses, ayant des
côtés d'accès différents mais adjacents, grâce à des miroirs
déviateur
"Accessoires").

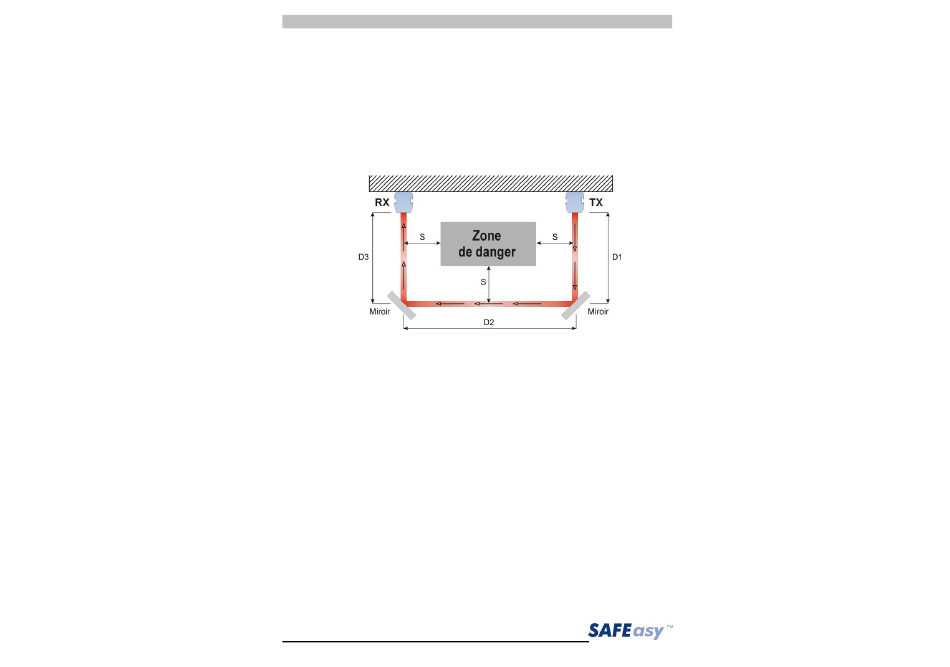

La Fig.7 présente une solution possible pour contrôler trois
différents côtés d'accès à l'aide de deux miroirs positionnés avec
une inclinaison de 45° vis à vis des faisceaux.
Lorsqu'on utilise des miroirs déviateurs de faisceau, il faut respecter
les indications ci-dessous :
• L'alignement des émetteurs et récepteurs en présence des miroirs
déviateurs devient une opération très critique ; le moindre
déplacement angulaire du miroir est préjudiciable à l'alignement.
Pour faire face à un tel problème, on peut utiliser un pointeur laser
disponible parmi les accessoires.
• La distance de sécurité minimum (S) doit être respectée pour
chaque trajet des faisceaux.
• La distance réelle de détection diminue d'env. 15% si l'on utilise un
seul miroir déviateur, le pourcentage augmente davantage si l'on
utilise 2 ou encore plus de miroirs (pour tout détail complémentaire
se reporter à la documentation technique des miroirs utilisés).
• Il est déconseillé d'utiliser plus de trois miroirs par dispositif.
• Toute présence de poussière ou salissure sur la surface
réfléchissante du miroir entraîne une forte réduction de la portée.
13
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Série SE4T-L MUTING
de
faisceau
dûment
situés
Fig. 7
(voir
chapitre
12
