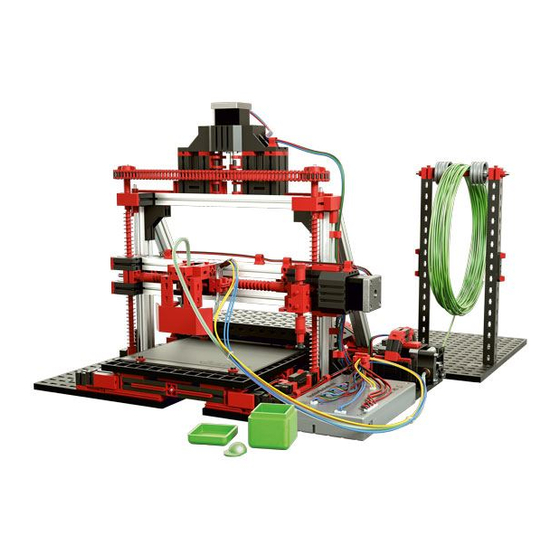

Sommaire des Matières pour fischertechnik 3D Printer
- Page 1 Begleitheft Activity booklet Manual d‘accompagnement Begeleidend boekje Cuaderno adjunto Folheto Libretto di istruzioni Сопроводительная инструкция 附带说明书...
-
Page 2: Table Des Matières
3D Printer Sommaire Premiers pas Principes D’où vient l’impression 3D ? Le procédé FDM est né ! Composants Extrudeuse Buse d’impression Lit d’impression Bouton de fin de course Contrôleur 3D Extrudeuse/transport de matériau Mise en service/notice d’utilisation courte Installation de logiciels Calibrer le lit et la tête d’impression... - Page 3 3D Printer Formats de fichiers G-Code Format STL Matériau PLA (plastique bio) Trouver d’autres modèles Logiciel de construction Tinkercad SketchUp Make Informations de sécurité Recherche des erreurs Questions/réponses...
-
Page 4: Premiers Pas
Premiers pas Nous vous félicitons d’avoir porté votre choix sur le kit Imprimante 3D de fischertechnik. Ce kit va vous permettre de découvrir les principes et le mode de fonctionnement d’une imprimante 3D. En consultant ces informations didactiques, vous allez pouvoir vous initier au thème de l’impression 3D, également désignée par le terme de «... -
Page 5: Le Procédé Fdm Est Né
Stratasys Ltd., désormais acteur incontournable du secteur de l’impression 3D figurant parmi les leaders du marché mondial. L’imprimante 3D fischertechnik s’appuie elle aussi sur le procédé FDM. Dans l’un des chapitres suivants, nous reviendrons plus en détail sur son fonctionnement. -
Page 6: Composants
La buse d’impression se trouve à l’extrémité avant de l’extrudeuse. Ces buses peuvent présenter différents diamètres et déterminer ainsi l’épaisseur du filament obtenu. Votre imprimante 3D fischertechnik présente une buse d’un diamètre de 0,5 millimètre et est conçue pour vous garantir des résultats d’impression optimaux. -
Page 7: Lit D'impression
3D est mis au point, couche après couche, par l’extrudeuse. Le lit d’impression de l’imprimante 3D fischertechnik est fixe et se déplace d’avant en arrière le long de l’axe Y. Les mouvements des axes X et Z combinés donnent naissance à l’objet d’impression. -
Page 8: Contrôleur 3D
3D Printer Contrôleur 3D Le contrôleur de votre imprimante 3D commande non seulement l’ensemble des unités du système et moteurs pas à pas, mais également le mouvement de l’extrudeuse dans le système de coordonnées cartésiennes (axes X, Y et Z). Sur le contrôleur, tous les moteurs pas à... -
Page 9: Mise En Service/Notice D'utilisation Courte
3D Printer Mise en service/notice d’utilisation courte Installation de logiciels Avant de pouvoir commencer à configurer l’imprimante, vous devez installer les pilotes d’impression nécessaires, ainsi que le logiciel d’impression 3D Print Control sur votre PC Windows (version 7, 8 et 10). Pour ce faire, lancez le programme d’installation fourni à... - Page 10 3D Printer Une nouvelle fenêtre, présentant d’autres onglets, apparaît à présent. Veuillez cliquer sur le premier onglet Connexion. Cette option vous permet de commander l’imprimante 3D à partir de votre PC. Veuillez consulter la figure suivante pour connaître les paramètres nécessaires. Veillez surtout à saisir le bon port COM...
- Page 11 3D Printer Tous les autres paramètres ont déjà été définis automatiquement par Windows lors de l’installation de votre imprimante 3D. Si tel n’est pas le cas ou si ceux-ci ont été déréglés par accident, voici les paramètres corrects à configurer manuellement.
- Page 12 3D Printer Dans l’onglet Extrudeuse, définissez la température maximale de la tête d’impression. Celle-ci doit s’élever à 220 °C.
- Page 13 3D Printer Veuillez définir le dernier réglage dans l’onglet Forme de l’imprimante. Faites attention en particulier aux valeurs des paramètres X-Max et Y-Max. Le paramètre X-Max doit être défini sur 115 et Y-Max, sur 100. Ces valeurs désignent alors les dimensions de la surface utile du lit d’impression en millimètres.
-
Page 14: Calibrer Le Lit Et La Tête D'impression
à ce que la hauteur soit identique pour les deux. Pour ce faire, déplacez l’axe vers le haut et serrez un composant fischertechnik à gauche et à droite entre la pièce fixe et celle qui est mobile. Si ces composants sont serrés de manière fixe et uniforme, cela signifie que l’axe X est parfaitement aligné... - Page 15 3D Printer Avant de commencer la première tâche d’impression, le lit et la tête d’impression doivent être alignés. Cette étape est indispensable pour obtenir de parfaits résultats ! Le calibrage a pour objectif de régler l’écart entre le lit d’impression et la pointe d’aiguille de la tête d’impression sur env.
- Page 16 3D Printer Dans le logiciel de l’imprimante 3D Print Control, accédez à présent à l’option Contrôle manuel. Vous y trouverez aussi les symboles représentant une maison qui désignent les positions de départ de la tête d’impression.
- Page 17 3D Printer À l’aide de la carte d’ajustement fournie, contrôlez à présent l’écart entre la pointe d’aiguille de la tête d’impression et le lit d’impression. La carte d’ajustement doit passer encore entre la buse et le lit d’impression, et pouvoir en être retirée facilement.
- Page 18 3D Printer Charger le matériau d’impression (filament) Pour insérer le filament (matériau d’impression), l’imprimante 3D doit toujours être portée à la température de service (200 °C). Pour ce faire, cliquez dans l’onglet Contrôle manuel sur le symbole Chauffer l’extrudeuse en bas à gauche...
- Page 19 3D Printer Appuyez fermement sur le levier de l’introduction de matériau pour insérer alors le filament jusqu’à la buse d’impression. Pour pouvoir insérer plus facilement le filament, redressez soigneusement les premiers centimètres. Le filament est inséré correctement si du matériau en fusion sort de la buse. Le champ de commande Contrôle manuel permet de commander l’extrudeuse, ainsi que le...
-
Page 20: Démarrer Les Exemples D'impression
3D Printer Démarrer les exemples d’impression Impression d’objets G-Code Une fois l’imprimante 3D réglée et le filament chargé, lancez la première impression. Pour ce faire, dans le logiciel 3D Print Control, accédez à l’onglet Ouvrir et sélectionnez ensuite l’exemple d’impression « chip-ft.gcode » dans le répertoire c:\Programme\3D-Print-Control\Samples. - Page 21 3D Printer Il ne vous reste alors plus qu’à cliquer sur Imprimer et l’imprimante 3D fischertechnik commence à imprimer le fichier exemple. Tout d’abord, une bague est imprimée tout autour de l’objet. Celle-ci permet de garantir que le filament s’écoule correctement lorsque l’objet est ensuite imprimé.
-
Page 22: Prélever L'objet D'impression
3D Printer Prélever l’objet d’impression Pour récupérer votre objet après impression, laissez-le d’abord refroidir, puis essayez de le désolidariser soigneusement à la main. Si l’objet tient trop, veuillez utiliser une spatule afin de le désolidariser soigneusement du lit d’impression. Impression d’objets STL Pour ouvrir un fichier STL, dans le logiciel 3D Print Control, accédez à... - Page 23 Le logiciel 3D Print Control commence par calculer le fichier STL et l’affiche brièvement dans la fenêtre d’aperçu. Tout comme pour les fichiers G-Code, il ne vous reste alors plus qu’à cliquer sur Imprimer et l’imprimante 3D fischertechnik commence l’impression.
-
Page 24: Procédé D'impression 3D
Outre le procédé FDM (Fused Deposition Modeling) utilisé par l’imprimante 3D fischertechnik, il existe actuellement d’autres procédés de fabrication en matière d’impression 3D. Nous allons à présent vous les présenter brièvement. -
Page 25: Sla (Stéréolithographie)
3D Printer de chaque couche, de la poudre est à nouveau appliquée et fondue par laser pour donner naissance progressivement à l’objet d’impression. À la fin du processus d’impression, l’ensemble du lit d’impression est rempli de matériau. La poudre est à présent éliminée de l’objet par air comprimé et l’excédent de matériau non fondu est réacheminé... -
Page 26: Formats De Fichiers
G-Code L’imprimante 3D fischertechnik utilise ce que l’on appelle le « G-Code » en tant que format de fichier. En fait, celui-ci a été mis au point pour les machines CNC, telles que les fraises, afin de transmettre les commandes de pilotage des outils ou broches de fraisage. -
Page 27: Format Stl
Les formats STL présentent notamment comme avantage de pouvoir être traités, pivotés, agrandis mais aussi réduits sans problème dans des programmes de CAO. Pour que votre imprimante 3D fischertechnik puisse imprimer des données STL, celles-ci doivent dans un premier temps être converties en données... -
Page 28: Matériau
À savoir : Pour éviter d’encrasser ou d’endommager votre imprimante 3D fischertechnik, veuillez utiliser exclusivement du filament de qualité PLA de fischertechnik. Celui-ci est disponible en différentes couleurs auprès de la boutique en ligne fischertechnik... -
Page 29: Trouver D'autres Modèles
3D Printer Trouver d’autres modèles Comme vous pouvez le voir, votre imprimante 3D fischertechnik est en mesure de convertir toutes vos idées créatives. Si vous ne souhaitez pas fabriquer vous- même vos objets d’impression, Internet propose une multitude de plates-formes sur lesquelles vous pouvez télécharger gratuitement ou contre paiement des... - Page 30 3D Printer www.thingiverse.com www.threeding.com www.stlhive.com...
- Page 31 3D Printer www.libre3d.com www.stlfinder.com...
-
Page 32: Logiciel De Construction
Pour autant, après quelques essais, on obtient rapidement de bons résultats. Les objets finis sont ensuite enregistrés au format STL et peuvent être imprimés dès qu’ils sont convertis en G-Code avec l’imprimante 3D fischertechnik. www.tinkercad.com... -
Page 33: Sketchup Make
3D Printer SketchUp Make SketchUp Make est un logiciel de conception gratuit (freeware) permettant de fabriquer ses propres modèles. Il est idéal pour les néophytes. Grâce à SketchUp Make, vous allez pouvoir créer ou modifier rapidement et facilement vos propres objets tridimensionnels. -
Page 34: Informations De Sécurité
Filament Le filament PLA de fischertechnik a été tout spécialement mis au point et testé pour votre imprimante 3D. Celui-ci est disponible séparément en différentes couleurs auprès de la boutique en ligne. L’utilisation d’autres filaments peut se solder par une qualité... - Page 35 Garantie La société fischertechnik GmbH garantit le bon fonctionnement de l’appareil conformément aux dernières avancées techniques. Nous nous réservons le droit d’apporter des modifications à la construction et à l’exécution de l’appareil, à...
-
Page 36: Recherche Des Erreurs
Si le support d’impression autocollant, appelé « Buildtak » est usé, il peut sans problème être remplacé en passant commande auprès du service fischertechnik chargé des pièces détachées. Impossible de mettre l’imprimante sous tension Vérifiez si le connecteur du bloc d’alimentation fourni est raccordé... - Page 37 3D Printer Résultats d’impression médiocres Forme : Si la forme de l’objet d’impression ne correspond pas à la géométrie prédéfinie (par exemple, un cylindre qui n’est pas rond), le problème peut être dû à du jeu au niveau de l’axe X ou Y qui, en cas de changement de sens, peut fausser les résultats d’impression.
-
Page 38: Questions/Réponses
USB, de relancer le logiciel de l’imprimante et de rétablir la connexion. Questions/réponses Si vous rencontrez un problème qui n’est pas mentionné ici, aidez-vous de nos questions/réponses pour sa résolution. Vous les trouverez à la page www.fischertechnik.de/3DPrinter-FAQ En outre, le service fischertechnik, disponible à l’adresse info@fischertechnik.de, se tient à votre disposition.
