AVERTISSEMENT: pour votre propre sécurité, abaisser la
lame ou l'outil de coupe sous la surface de la table. Si la
lame est inclinée, retournez-la en position verticale.
Désactivez la déconnexion de sécurité ou le disjoncteur
lorsque la scie n'est pas utilisée.

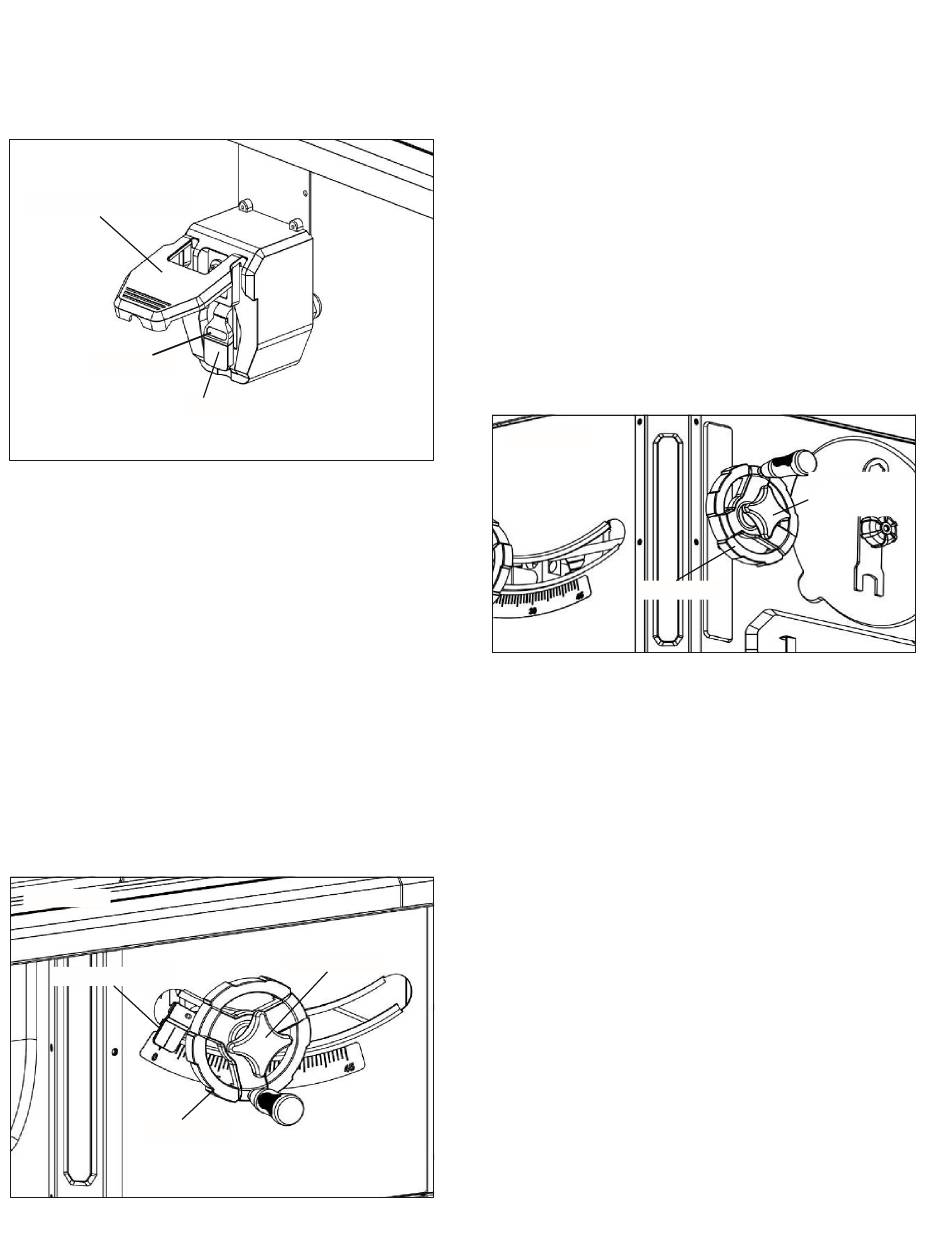

La figure 38
Grand rouge hors Paddle
Touche de
commutation
changer
RÉGLAGE DE LA HAUTEUR DE LA LAME
Reportez-vous à la figure 39.
• La hauteur de la lame est contrôlée par le volant sur le
devant de la scie.
• Pour régler la hauteur, desserrez le bouton de verrouillage
de la main. Tournez le bouton vers la gauche environ trois
tours. Tournez le volant à la hauteur désirée de la lame.
ATTENTION: pour la sécurité, la lame doit être soulevée
seulement 1/8" au-dessus de la surface du matériau à
couper. Toutefois, si des lames de sol creuses sont
utilisées, soulever la lame à sa hauteur maximale pour
permettre un meilleur dégagement de la lame.
• Verrouiller la hauteur de la lame en position. Verrouiller le
volant en serrant le bouton de verrouillage dans le sens
des aiguilles d'une montre. Serrer seulement jusqu'à ce
qu'il soit serré.
IMPORTANT: ne pas trop serrer. Seule une petite quantité
de pression est nécessaire pour verrouiller solidement le
volant.
La figure 39
Indicateur d'angle
Volant
Bouton de
verrouillage
19
RÉGLAGE DE L'INCLINAISON DE LA LAME
Reportez-vous aux figures 39 et 40.
• La lame de scie peut être réglée à n'importe quel angle
entre 90° c et 45° c. L'inclinaison de la lame est contrôlée
par le volant (Fig. 40) sur le côté droit de la scie.
L'indicateur (Fig. 39, PG. 15) sur le devant de la scie
montre l'angle d'inclinaison de la lame.
• Pour régler l'inclinaison, desserrez le bouton de
verrouillage de la main. Tournez le bouton dans le sens
des aiguilles d'une montre au moins trois tours. Tournez le
volant à l'angle de la lame désiré. Verrouiller l'angle de la
lame en position.
• Verrouiller le volant en serrant le bouton de verrouillage
dans le sens des aiguilles d'une montre. Serrer seulement
jusqu'à ce qu'il soit serré.
• La scie est équipée de butées positives à 90° et 45°. Ces
butées positives permettent à l'opérateur de positionner la
lame de scie à 90° et 45° de façon rapide et précise.
La figure 40
Volant
90 ° REGLAGE ARRET
Reportez-vous aux figures 39 à 41.
• Soulever la lame de scie au-dessus du tableau aussi loin
que possible. Régler la lame à 90° à la table en tournant le
volant basculant. Placez un carré sur la table et vérifiez
pour voir si la lame est perpendiculaire à la table. Lors de
la vérification, placer le carré contre la lame de scie. Ne
pas mettre le carré sur les dents de la lame de scie.
• Si la lame ne s'incline pas à 90° c, tournez (dans le sens
antihoraire) la vis de réglage à l'avant gauche de l'insert de
table jusqu'à ce que la lame puisse être positionnée à 90°.
• Une fois que la lame a été inclinée à 90° c (confirmez ceci
en utilisant votre carré), serrez le bouton de verrouillage du
volant en biseau, situé sur le côté de l'armoire. Cela
gardera la lame de basculer plus loin.
• Tournez la vis de réglage (dans le sens horaire) jusqu'à ce
qu'elle entre en contact avec l'arrêt positif.
• Vérifiez le pointeur de l'indicateur d'inclinaison. Si
nécessaire, ajustez le pointeur de façon qu'il pointe sur
une marque de 0° sur l'échelle. Pour régler le pointeur,
enlevez le volant et desserrez la vis sur le pointeur.
Assurez-vous de serrer fermement la vis une fois le
réglage terminé.
Bouton de
verrouillage
