7.

Installation des options

7.1 Pied décoratif pour boyau d'arrosage
Cet ensemble contient :
•
Pied décoratif
• Robinet et vis
•
Boyau d'arrosage avec connecteurs universels
•
4 écrous M8-190 avec boulons et rondelles plates

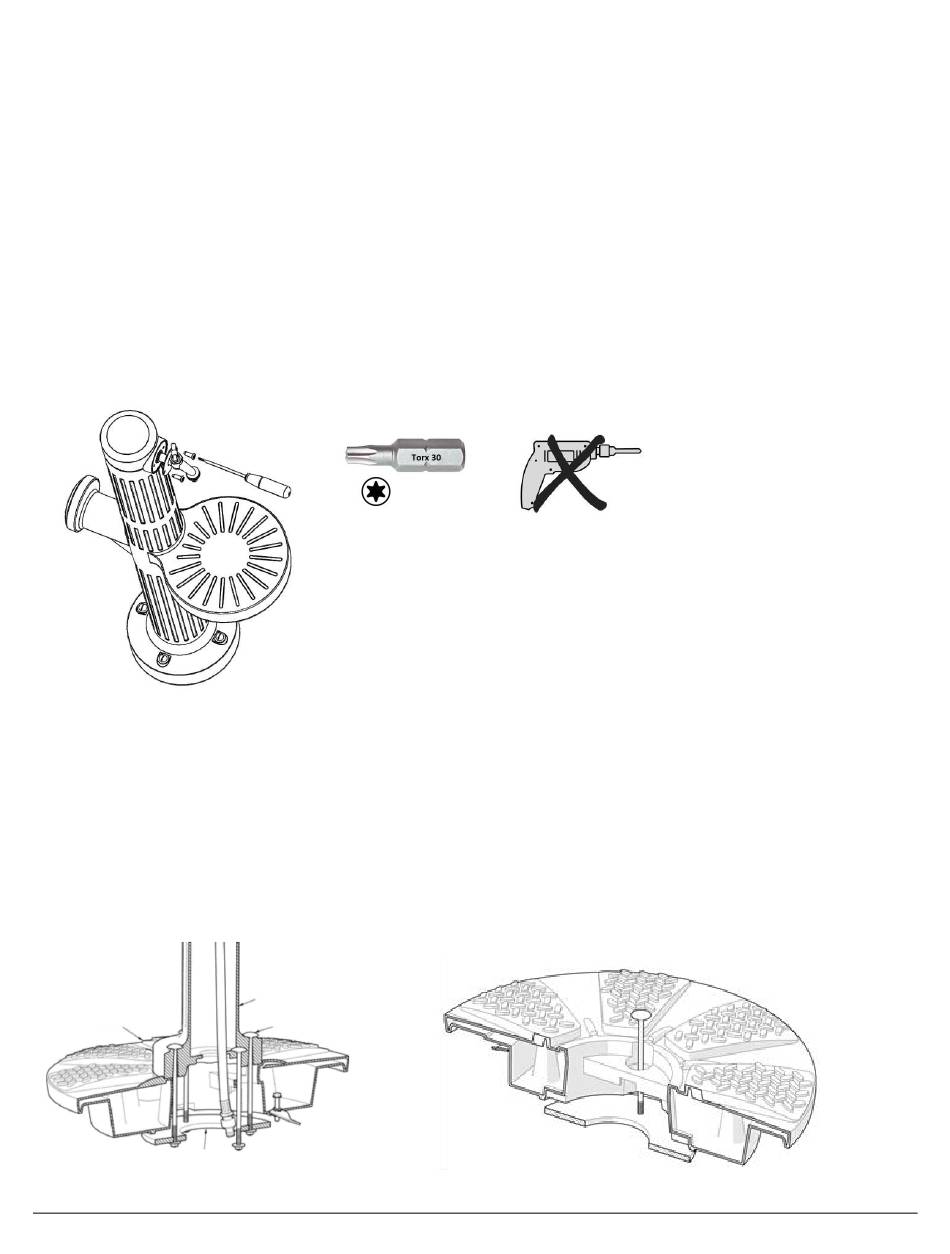

7.1.1 Installation du pied décoratif pour boyau d'arrosage
1. Introduire le boyau d'arrosage dans le trou central, sous le pied décoratif.
2. Fixer le robinet à la main à l'aide des deux vis fournies.
7.1.2 Installation du pied décoratif sur le couvercle
1. Retirer le couvercle de l'accès principal et démonter le couvercle gris.
2. Insérer la plaque de retenue sous le couvercle.
3. Insérer les 4 boulons M8x190 à travers la base du pied décoratif. Un des boulons doit obligatoirement être inséré dans l'orifice prévu
à cette fin comme montré dans l'illustration de droite.
4. Placer le pied décoratif au centre du couvercle et le positionner dans la direction voulue.
5. Fixer le pied décoratif au couvercle en utilisant les écrous et les rondelles fournies.
6. Attention : serrer légèrement jusqu'à ce que la plaque de retenue courbe légèrement.
7. Remettre le couvercle sur l'accès principal.
1
Plaque de retenue
Guide d'installation
Récupérateurs d'eau de pluie Rewatec
Pied décoratif
Boulons M8-190
Page 18/19
