Chapitre 2
Installation de l'appareil

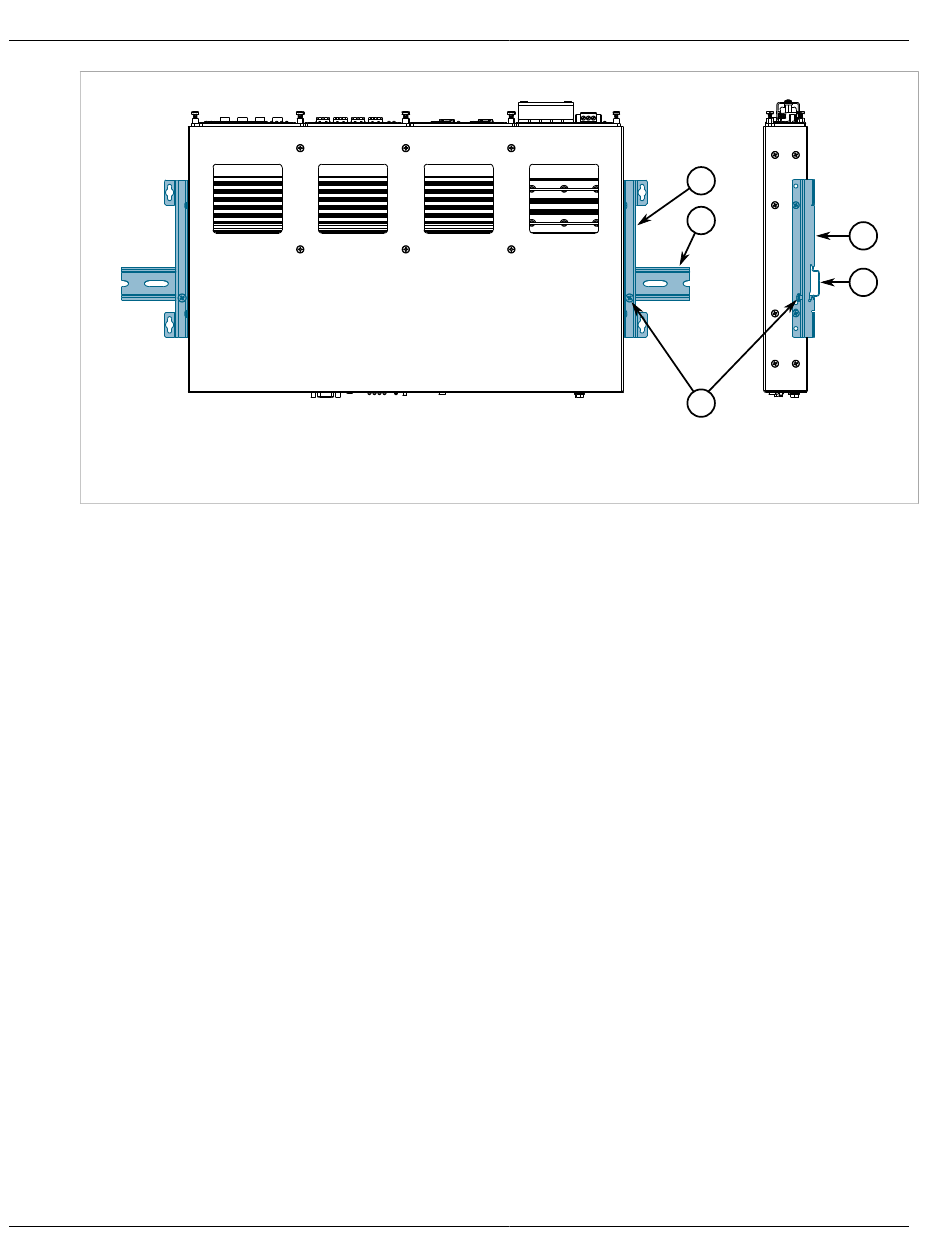

Figure 3: Montage sur rail DIN symétrique
1. Adaptateur pour panneau/rail DIN symétrique 2. Rail DIN symétrique 3. à vis
2.
Vissez une des vis fournies de chaque côté de l'appareil pour fixer les adaptateurs au rail DIN symétrique.
Section 2.4.3
Montage de l'appareil sur un panneau
Pour les installations sur panneau, il est possible d'équiper le RUGGEDCOM RX1501 d'adaptateurs pour panneau/
rail DIN symétrique préinstallés sur chaque côté du boîtier. Les adaptateurs permettent de fixer l'appareil sur un
panneau à l'aide de vis.
Procédez comme suit pour monter l'appareil sur un panneau :
1.
Placez l'appareil contre le panneau et repérez les trous de fixation sur le panneau.
8
RUGGEDCOM RX1501
Manuel d'installation
