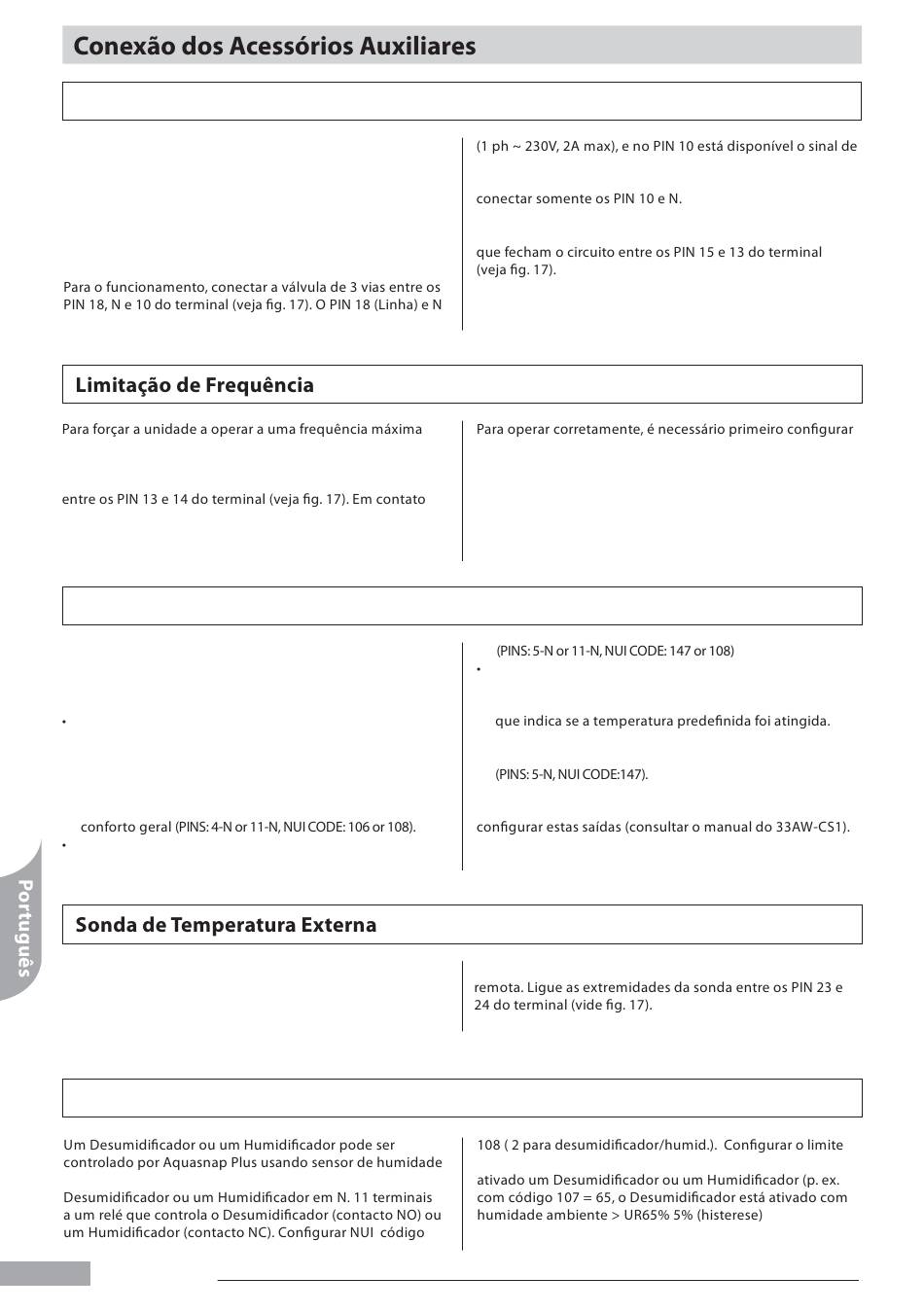

Válvula de 3-vias
As unidades 30AWH permitem pilotar uma válvula de 3
vias para a gestão de um tanque de água de acúmulo
sanitário. A lógica de funcionamento prevê que, em caso
de solicitação de água sanitária por parte do tanque de
acúmulo, o sistema controle uma válvula de 3 vias para
direcionar a água quente somente ao tanque, atuando
na máxima capacidade de fornecimento de água a 60°C
(compatível com o envelope de uso).
(Neutro) fornecem a alimentação para a válvula
inferior (para redução o ruído gerado), na ausência do
Comfort User Interface, prever um contato do tipo Dry
Contact (qualidade dos contatos superior a 25mA @ 12V)
fechado, a unidade operará com frequência máxima inferior
àquela padronizada, e vice-versa, funcionará no modo
padrão.
Sinais de Parada da Unidade ou Degelo
Nos terminais estão disponíveis alguns sinais para indicar
as condições especiais de funcionamento ou a parada da
unidade externa.
Os sinais disponíveis são:
Degelo: durante o funcionamento em Aquecimento,
dependendo das condições ambientais externas, a
unidade poderá executar ciclos de degelo para limpar
a bateria externa de eventuais formações de gelo.
Nestas condições, não é possível garantir a temperatura
solicitada da água na saída, o que poderia reduzir o
Alarme: é mostrada uma condição de alarme, que leva ao
desligamento do compressor
Se o posicionamento da unidade externa pode levar a uma
leitura não representativa da temperatura externa pela
sonda posicionada sobre a máquina, é possível prever uma
sonda de temperatura adicional
Desumidificador ou um Humidificador
na interface 33AW-CS1. Conectar eletricamente um
114 30AWH
comando (1 ph ~ 230V, 2A max).
No caso do uso de uma válvula com mola de retorno,
O sinal de solicitação de água sanitária deve ser do tipo Dry
Contact (qualidade dos contatos superior a 25mA @ 12V),
Atenção: a solicitação de água sanitária tem prioridade
superior ao modo de funcionamento programado, seja na
modalidade aquecimento ou refrigeração.
a unidade através dos parâmetros 5 e 6 do menu do User
Interface do 33AW-CS1.
A redução do ruído máximo é de cerca de 3dB a 75% da
frequência máxima de funcionamento do compressor.
Atingida Temperatura Ambiente: se devidamente
programado através do Comfort User Interface, e
trabalhando com esta interface, é fornecido um sinal
Este sinal pode ser utilizado como o contato da janela
geralmente implementado nas bobinas do ventilador
Algumas saídas são utilizadas para várias condições. Através
do menu de instalação do Comfort User Interface é possível
Consultar as tabelas da pág. 101 para a correta conexão e
uso dos sinais.
(NTC 2 cabos de 3kΩ @ 25°C, código Carrier: 33AW-RAS01)
de humidade ambiente (NUI CÓDIGO 107) onde está
(Fig. 17)
