Precor Resolute RSL 208 Guide D'assemblage page 5

4
37
40
2
5
37
41
6
©2019 Precor Inc. | Extension triceps RSL 208 | Guide d'assemblage
1
1
2
40
2 vis à tête creuse M12 x 125 mm
37
2 rondelles, 13 mm
Outil : Clé hexagonale, 10 mm
41
2 vis à tête creuse M12 x 35 mm
37
2 rondelles, 13 mm
Outil : Clé hexagonale, 10 mm
Outils : Clé hexagonale, 10 mm
Clé à douille, 19 mm
Clé dynamométrique
1

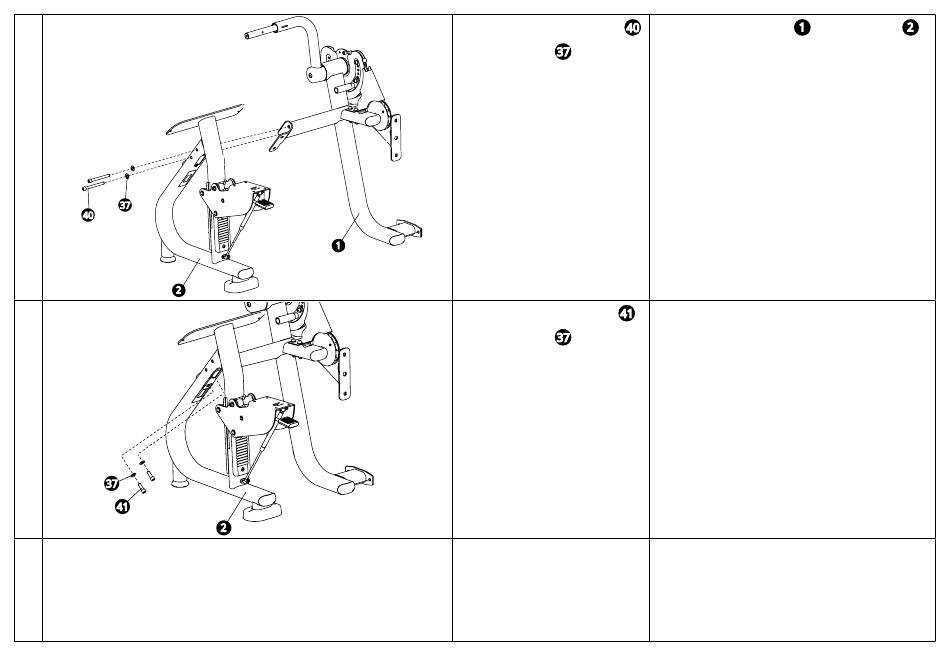

Assemblez le cadre principal à la base du siège
Fixez d'abord les longues vis horizontales sur le côté de
la base du siège. Serrez-les complètement pour aligner
les trous des vis plus courtes de l'étape suivante
Fixez ensuite les vis plus courtes par l'arrière.
Basculez doucement le cadre pour l'aligner. Serrez
toutes les vis M12 à un couple de 75 Nm (55 ft-lb).
Ne serrez pas les vis M10 installées lors de
l'étape 3 pour le moment. Vous devrez les enlever
temporairement lors d'une étape ultérieure.
2
.
5
