5.5.2 CP161 DAR
• Togliere la fascetta F1 di Fig.7 e silare all'indietro la
calza.
• Svitare il grano G e successivamente il manico M quindi
tirarlo all'indietro sino a mostrare tutti i cavi (vedi Fig.8);
• Disconnettere la connessione A (pulsante) e la
connessione B (arco pilota).
• Togliere il tubetto termorestringente C e svitare il dado
D (chiave 13) tenendo fermo il raccordo E (chiave 11).
• Sostituire il cavo torcia.
• Avvitare i raccordi D ed E rispettando l'orientamento
indicato in Fig.9.
• Stringere i raccordi, inserire il tubetto termorestringente
C riscaldandolo mediante una piccola sorgente di
calore, avendo cura di coprire interamente i raccordi.
• Ricollegare le connessioni A e B, riavvitare il manico M
e, successivamente, il grano G.
• Riportare la calza sull'impugnatura e stringere la
fascetta F1.
6

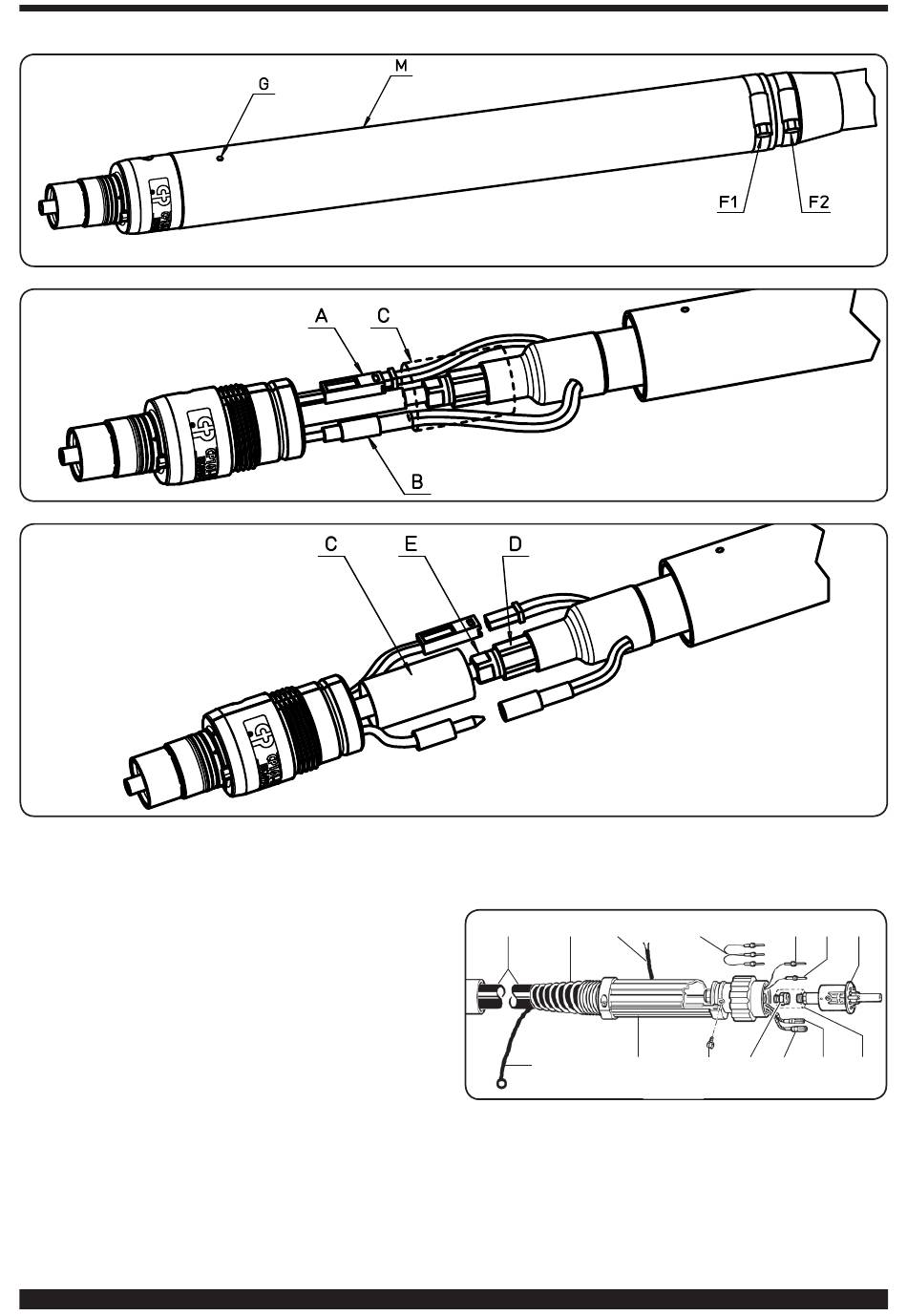

Fig. 7
Fig. 8
Fig. 9
5.6 SOSTITUZIONE DELL' ATTACCO
CENTRALIZZATO.
J P
AC
Togliere la molla P e tagliare le fascette che fermano
il cavo J. Aprire la copertura W svitando le relative 4
viti di issaggio e successivamente la vite M. Silare
numero di posizione di ciascun pin quindi silare il
gli spinotti del cavi di controllo X e Z. Annotarsi il
cavallotto T e gli spinotti dei cavi rossi dell'arco pilota
Y e Y1. Tagliare il tubo isolante K2 e svitare il corpo N
AB T
W M I1
Fig. 10
X Z N
Y Y1 K2
