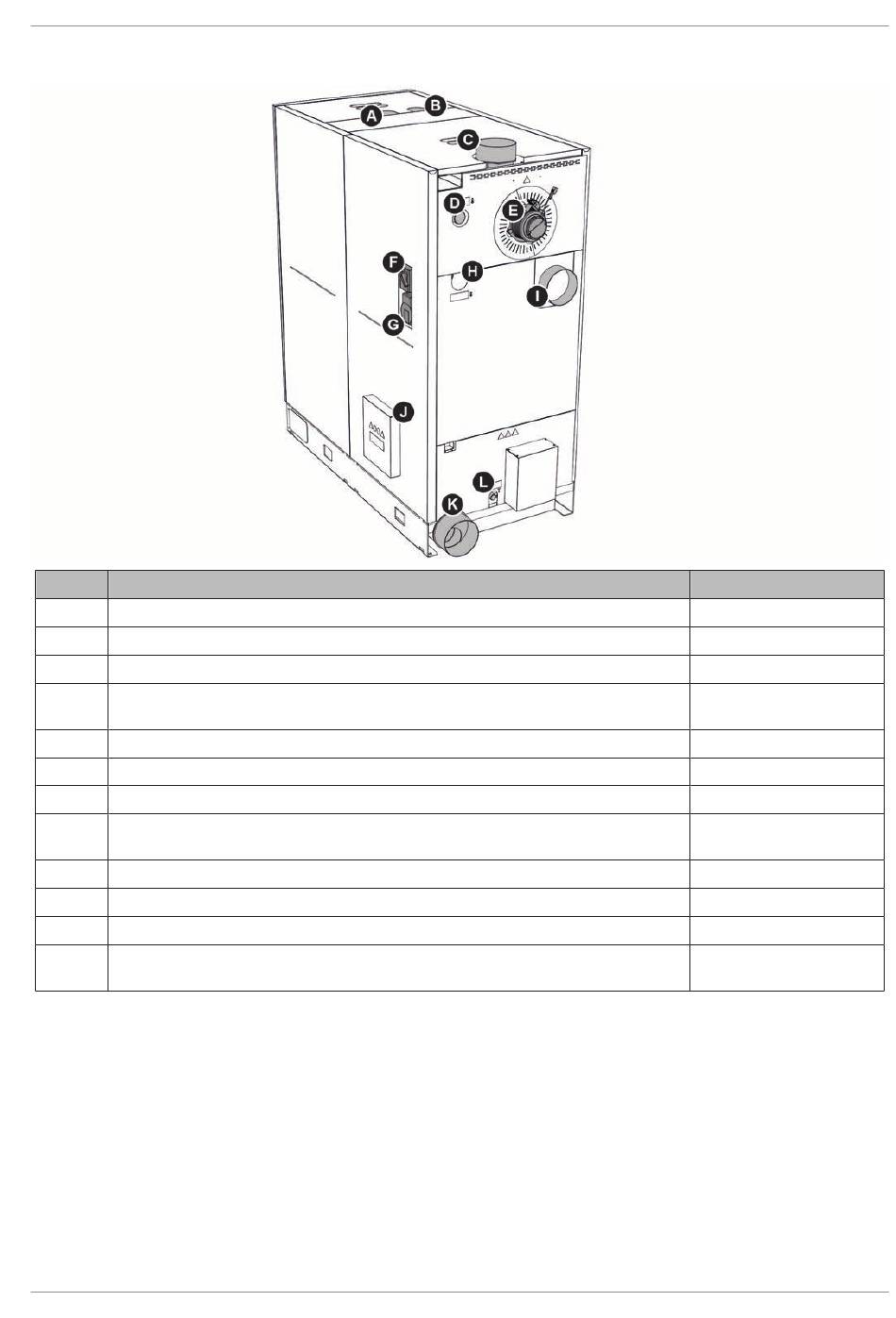

4.2 Composants et raccords

Rep.
A Raccord de la conduite d'aspiration des granulés
B Raccord conduite d'air de retour
C Raccord du conduit de fumée
D Départ chaudière
E Ventilateur de tirage
F Mélangeur de l'élévation du retour
G Pompe de l'élévation du retour
H Retour de la chaudière
I Raccord du conduit de fumée à l'arrière (option)
J Séparateur électrostatique de particules (en option)
K Raccord d'air frais pour fonctionnement indépendant de l'air ambiant (en option)
L Vidage chaudière
M2390121_fr | Instructions de montage Chaudières à granulés PE1e Pellet (ESP)
Désignation
Technologie | 4
PE1e Pellet 45-60
Diam. ext 50 mm
Diam. ext 50 mm
Diam. ext 149 mm
Manchon 1 1/4''(filetage
femelle)
-
-
-
Manchon 1 1/4''(filetage
femelle)
Diam. ext 149 mm
-
Diam. ext. 160 mm
Manchon 1/2'' (filetage
femelle)
19
