Circuit de pompage

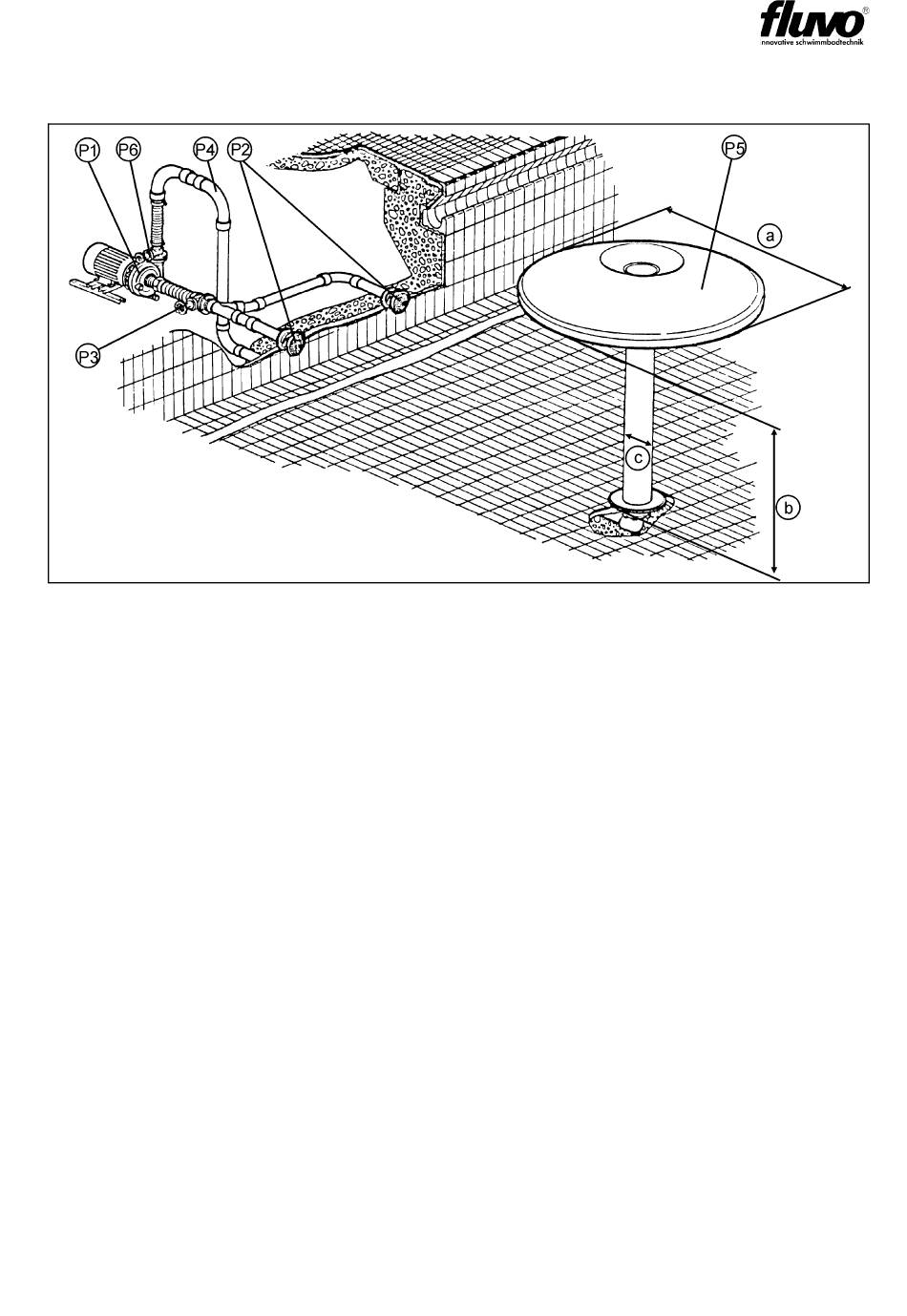

Fig. 1
Pompe centrifuge
P1
P2 Aspiration DN 100
P3 Mécanisme d'arrêt côté aspiration
P4 Tuyauterie
P5 Champignon
P6 Mécanisme d'arrêt côté pression
a ø1500 mm / ø 1800 mm / ø 2300 mm
b 2200 mm
c ø 256 mm
La pompe centrifuge (P1) est à amorçage normal et doit donc être intégrée en-dessous du
niveau d'eau du bassin. L'eau est aspirée du bassin par le biais des tubulures d'aspiration
(P2). La quantité d'eau aspirée peut être réglée au moyen du mécanisme d'arrêt côté
pression (P6).
Le mécanisme d'arrêt côté aspiration (P3) doit toujours être complètement ouvert durant
le fonctionnement de l'installation. L'eau est conduite au champignon (P5) par le biais du
système de tuyauterie (P4). Un autre mécanisme d'arrêt (P6) est intégré dans le système
de tuyauterie (P4) lequel permet la régulation individuelle du débit.
L'eau retourne dans le bassin par l'intermédiaire du champignon (P5). Le champignon peut
être démarré soit par un bouton pneumatique monté directement dans le bassin ou bien
depuis un pupitre de commande figurant en dehors du bassin.
Champignon
