Connexion d'un DAT
Si vous possédez un DAT ou un autre
périphérique numérique pouvant recevoir des
données audio numériques S/PDIF, branchez-le
sur les prises RCA d'entrée S/PDIF et de sortie
S/PDIF, situées sur la face arrière de Digi 002 ou
Digi 002 Rack.
IN
Entrée et
sortie
RCA S/PDIF
OUT
S / PDIF
Entrée et sortie numérique S/PDIF

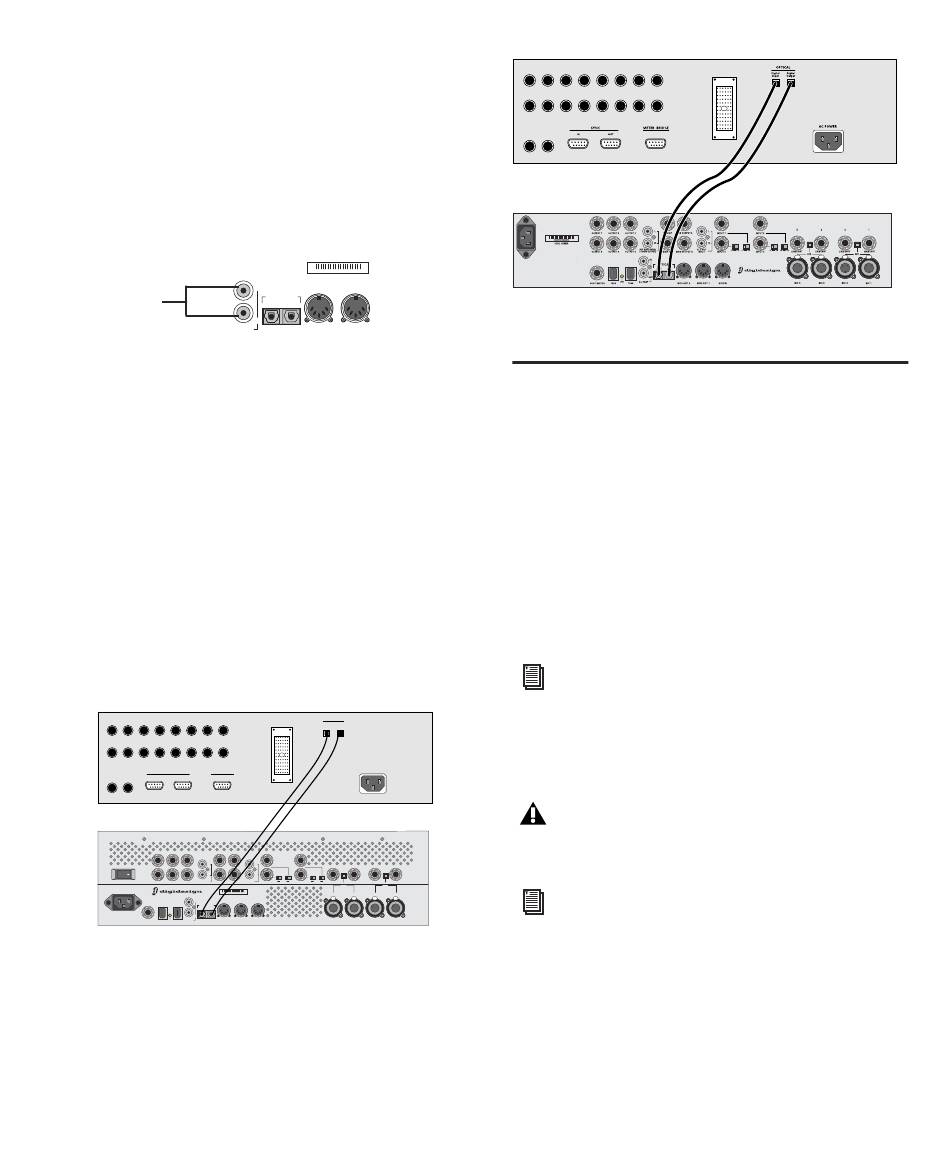

Connexion à un ADAT
Pour connecter un ADAT à Digi 002 ou
Digi 002 Rack :
Branchez la sortie optique de l'ADAT au port
1
d'entrée optique de Digi 002 ou Digi 002 Rack.
Branchez l'entrée optique de l'ADAT au port
2
de sortie optique de Digi 002 ou Digi 002 Rack.
Lorsque l'unité Digi 002 ou Digi 002 Rack est
sous tension, son port de sortie optique émet
une lumière rouge.
SYNC METER BRIDGE
IN OUT
L L
OUTPUT 7 OUTPUT 5 OUTPUT 3 MAIN L/1 MON OUTPUT L
R R
ALT MAIN UNBAL ALT SRC
OUTPUT 8 OUTPUT 6 OUTPUT 4 (-10 dBV OUTPUT) MAIN R/2 MON OUTPUT R INPUT
964530300294856
SERIAL NUMBER
IN
OPTICAL
IN
OUT
OUT
LINK S / PDIF
FOOT SWITCH 1394 1394 MIDI OUT 2 MIDI OUT 1 MIDI IN
Connexion d'un ADAT à Digi 002
964530300294856
SERIAL NUMBER
OPTICAL
OUT IN
MIDI OUT 2 MIDI OUT 1
OPTICAL
Digital Digital
Input Output
AC POWER
INPUT 7 INPUT 5
+4 -10 +4 -10 +4 -10 +4 -10 LINE/ INST LINE/ INST LINE/ INST LINE/ INST
INPUT 8 INPUT 6
48V 48V
MIC MIC MIC MIC
4 3 2 1
Connexion d'un ADAT à Digi 002 Rack

Connexions MIDI

En utilisant les ports MIDI intégrés de Digi 002
ou Digi 002 Rack, un contrôleur clavier MIDI et
des instruments MIDI, vous pouvez profiter
pleinement des fonctions MIDI de Pro Tools LE.
Ces fonctions sont notamment l'enregistrement
et l'édition de pistes MIDI, la synchronisation au
timecode MIDI ou au MIDI Beat Clock (si vous
disposez de l'interface MIDI appropriée) et
l'utilisation de surfaces de commande MIDI.
Pour plus d'informations sur les concepts
MIDI élémentaires, reportez-vous au guide
Notions de base de Digi 002 et
Digi 002 Rack.
Les ports MIDI ne sont actifs que lors du
démarrage de Pro Tools.
Pour plus d'informations sur
l'identification de périphériques MIDI
externes connectés à l'interface MIDI pour
une utilisation avec Pro Tools, reportez-
vous à l'Annexe A, Configuration de MIDI
Studio Setup (Windows uniquement) ou à
l'Annexe B, Configuration d'AMS
(Mac OS X uniquement).
Chapitre 8 : Connexion du studio 75
