Connexion de sources audio à
Digi 002 ou Digi 002 Rack
Vous pouvez connecter à la fois des sources
numériques et des sources analogiques à
Digi 002 ou Digi 002 Rack.
Avant de procéder à une quelconque
connexion audio à Digi 002 or
Digi 002 Rack, réduisez les niveaux
d'écoute et du casque ou coupez la sortie
d'écoute afin d'éviter tout risque
d'endommagement de votre système
d'écoute.
Connexions d'audio analogique
Digi 002 et Digi 002 Rack comprennent huit
entrées analogiques, plus deux entrées
supplémentaires pour les sources analogiques
additionnelles, telles qu'un magnétophone ou
un lecteur de CD.
Signaux de niveau micro
Les signaux audio analogiques sont produits par
des micros, synthétiseurs, consoles de mixage et
instruments dotés de bobines magnétiques.
Parmi ces sources, les signaux les plus faibles
sont générés par les micros et instruments à
bobines magnétiques (par exemple une guitare
électrique) et ils nécessitent généralement une
amplification maximale.
Digi 002 et Digi 002 Rack comprennent des
préamplificateurs pour ces sources sur les sorties
1 à 4, avec gain réglable et alimentation fantôme
de 48 volts. Ces sorties sont toutes les deux
équipées de connecteurs XLR et 1/4 de pouce :
les entrées XLR sont destinées à la connexion de
micros, tandis que les entrées 1/4 de pouce sont
réservées à la connexion aux sorties
d'instruments.
Signaux de niveau ligne
Les claviers, préamplificateurs et consoles de
mixage produisent de l'audio de « niveau
ligne », qui varie d'un équipement à l'autre entre
les normes –10 dBV et +4 dBu.
Pour connecter les périphériques de niveau
ligne à l'une des entrées 1 à 8 de Digi 002 ou
Digi 002 Rack, procédez comme suit :
Entrées 1 à 4 : elles sont équipées à la fois de
connecteurs XLR et de connecteurs TRS 1/4 de
pouce. Les premiers sont utilisés uniquement
pour relier des micros. Les seconds permettent
de connecter des périphériques de niveau ligne
ou instruments. Ces entrées possédant une
commande réglable, elles sont particulièrement
utiles pour les périphériques qui émettent des
signaux de faible niveau.
LINE/ INST
LINE/ INST
LINE/ INST
LINE/ INST
48V
48V
MIC
MIC
MIC
MIC
4
3
2
1

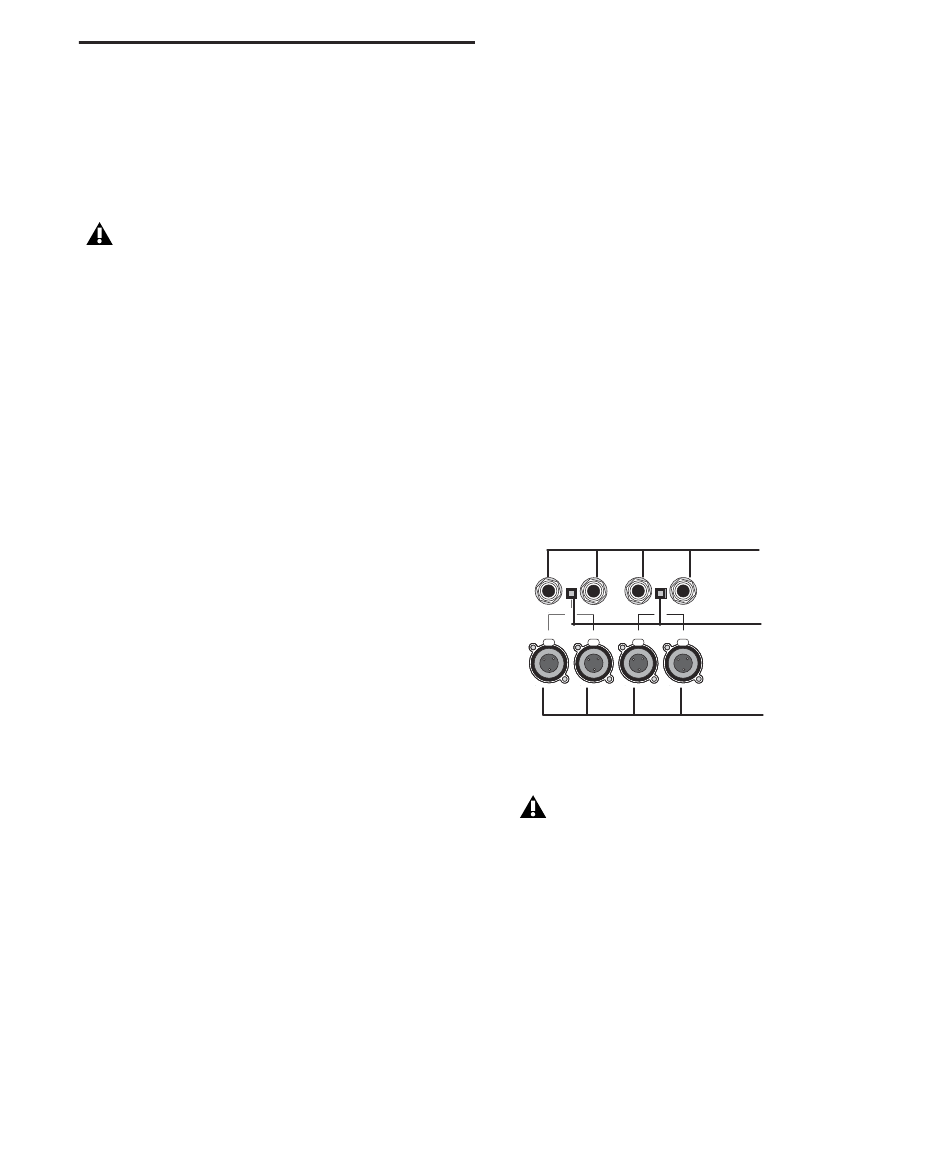

Entrées micro/ligne 1 à 4 (panneau arrière)
Les connecteurs XLR sur des entrées 1 à 4
sont câblés de façon à correspondre à
l'impédance des micros. Préférez des
connecteurs 1/4 de pouce aux connecteurs
XLR pour les entrées de ligne.
Chapitre 8 : Connexion du studio
Connecteurs 1/4
de pouce
Alimentation fantôme
Touches
Connecteurs XLR
