Fonctionnement De L' Axs3; Surveillances Et Signalisations - SLAT AXS3 Notice D'utilisation

4.1 Surveillances et signalisations

Surveillances :
Défaut secteur :
si secteur absent.
-
Défaut chargeur :
si absence de tension sur Sortie 1.
-
si absence de tension sur Sortie 2.
-
si tension de sorties basse (produit en surcharge).
-
si fusible secteur HS ou absent.
-
si produit HS.
-
Défaut batterie :
si batterie absente (test toutes les 30s pendant les 20 premières minutes après la mise en service puis test
-
toutes les 15 minutes maximum. Si un défaut est détecté, le test repasse toutes les 30s jusqu' à 20 minutes
après la disparition du défaut).
si tension batterie < 1.75V/élt+/-3%.
-
si impédance interne trop élevée (test toutes les 4h maximum sur une batterie chargée). Les valeurs limites
-
de l' impédance sont :
12V
24V

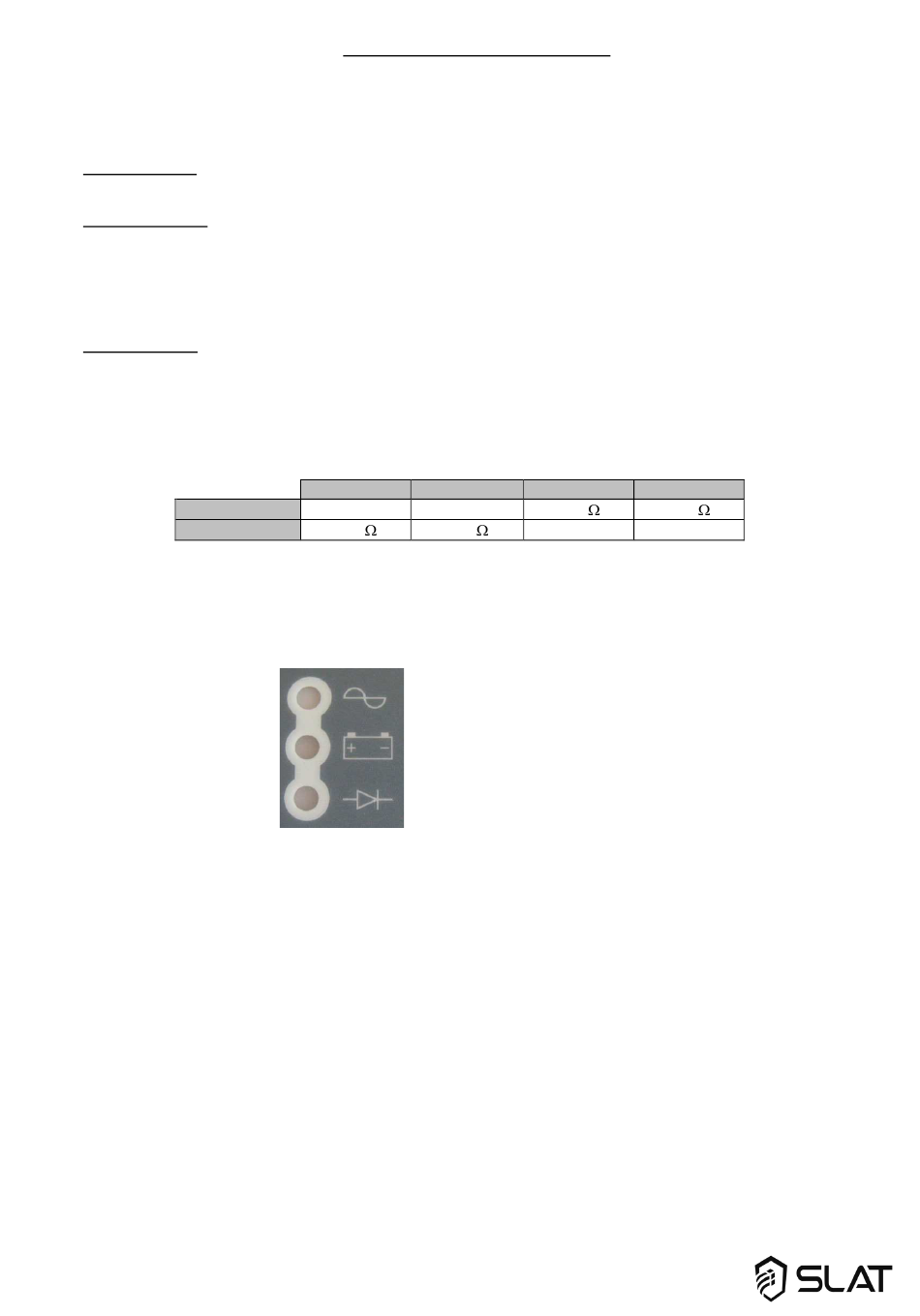

Signalisations en face avant :
3 voyants permettent l' indication des 3 défauts.
Signalisation par LED jaune si défaut, verte sinon.
Signalisations sur carte mère :
Un voyant sur la carte mère permet d' indiquer l' état de fonctionnement avant la fermeture du coffret (carte visu
non connectée) ou lorsqu' il n' y a pas de carte visu. La signalisation est :
o
o

4 Fonctionnement de l' AXS3

2A
-
0.65
Figure 2 : Leds en situation de défaut secteur
Tout ok : vert,
Défauts : rouge
3A 4A
-
0.16
-
0.65
Défaut secteur
Défaut batterie
Défaut chargeur
11
6A
0.16
-
