g) Raccordement du servo
Lorsque la carte combinée est installée dans le QuadroCopter et que l'apprentissage de la
télécommande est achevé, il est possible de raccorder jusqu'à quatre servos (canaux 5 à 8) et
de les commander à l'aide de la télécommande. Cela est néanmoins uniquement possible lors-
que l'émetteur et le récepteur proposent cette fonction et que les sorties correspondantes du
récepteur ont été raccordées au connecteur d'entrée du convertisseur de signal composite
(« X13 »).
Les contacts enfichables suivants sont prévus pour le raccordement du servo :
X5 : servo 1 (sortie du récepteur/canal 5)
X6 : servo 2 (sortie du récepteur/canal 6)
X7 : servo 3 (sortie du récepteur/canal 7)
X8 : servo 4 (sortie du récepteur/canal 8)
Lors du raccordement du servo, veillez à toujours raccorder la ligne d'impulsions
(PPM) avec la broche supérieure des trois connecteurs de contact !
16
X11
PPM
X8 X7
R43 LD2
+
R42 R41
-
X15
X10 X10
X12
SW1
R2 R2
X9
PPM
+
IC2
-

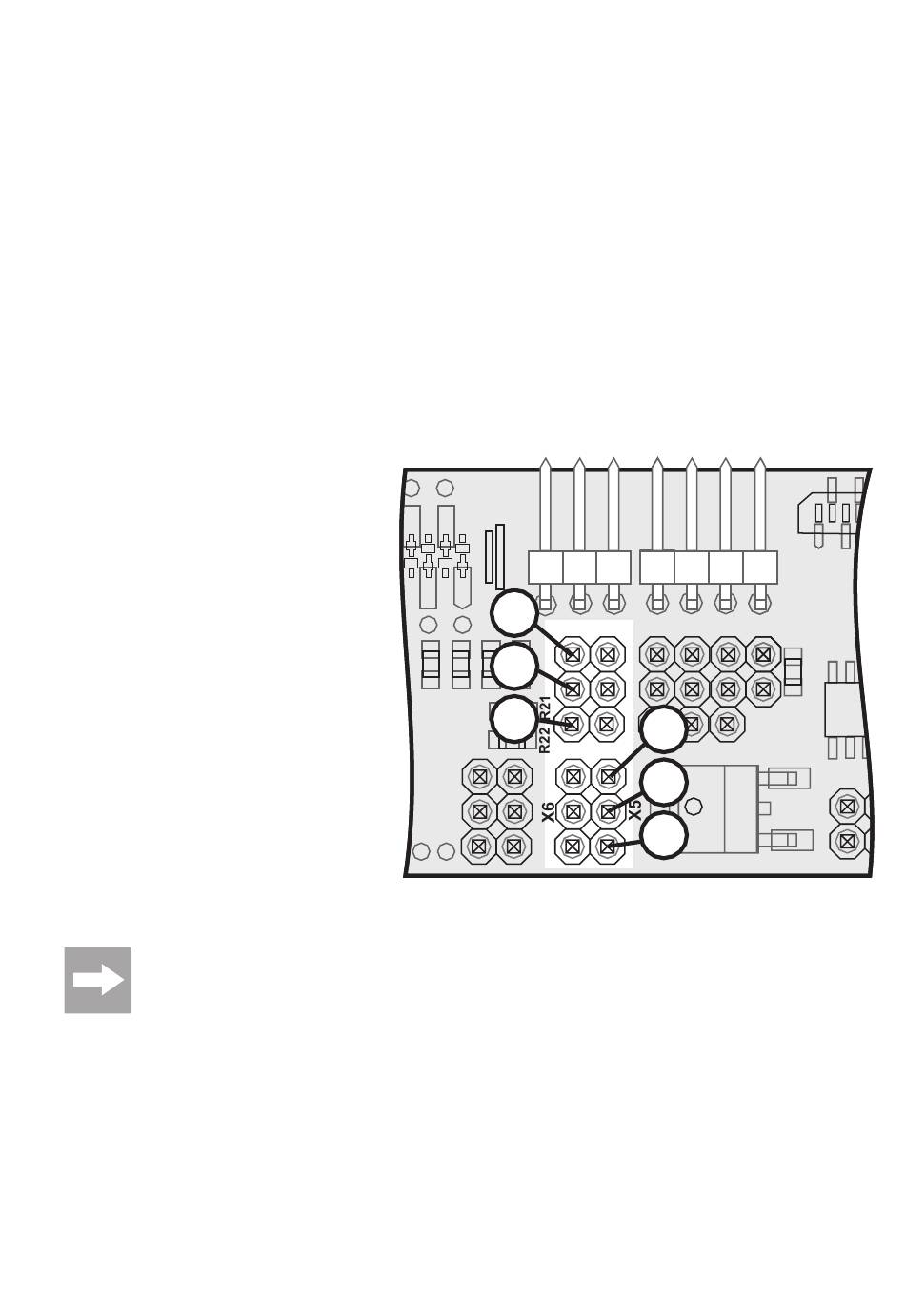

Figure 7
