Interfaces électriques
IMT Analytics AG
5.4.1
USB à ordinateur

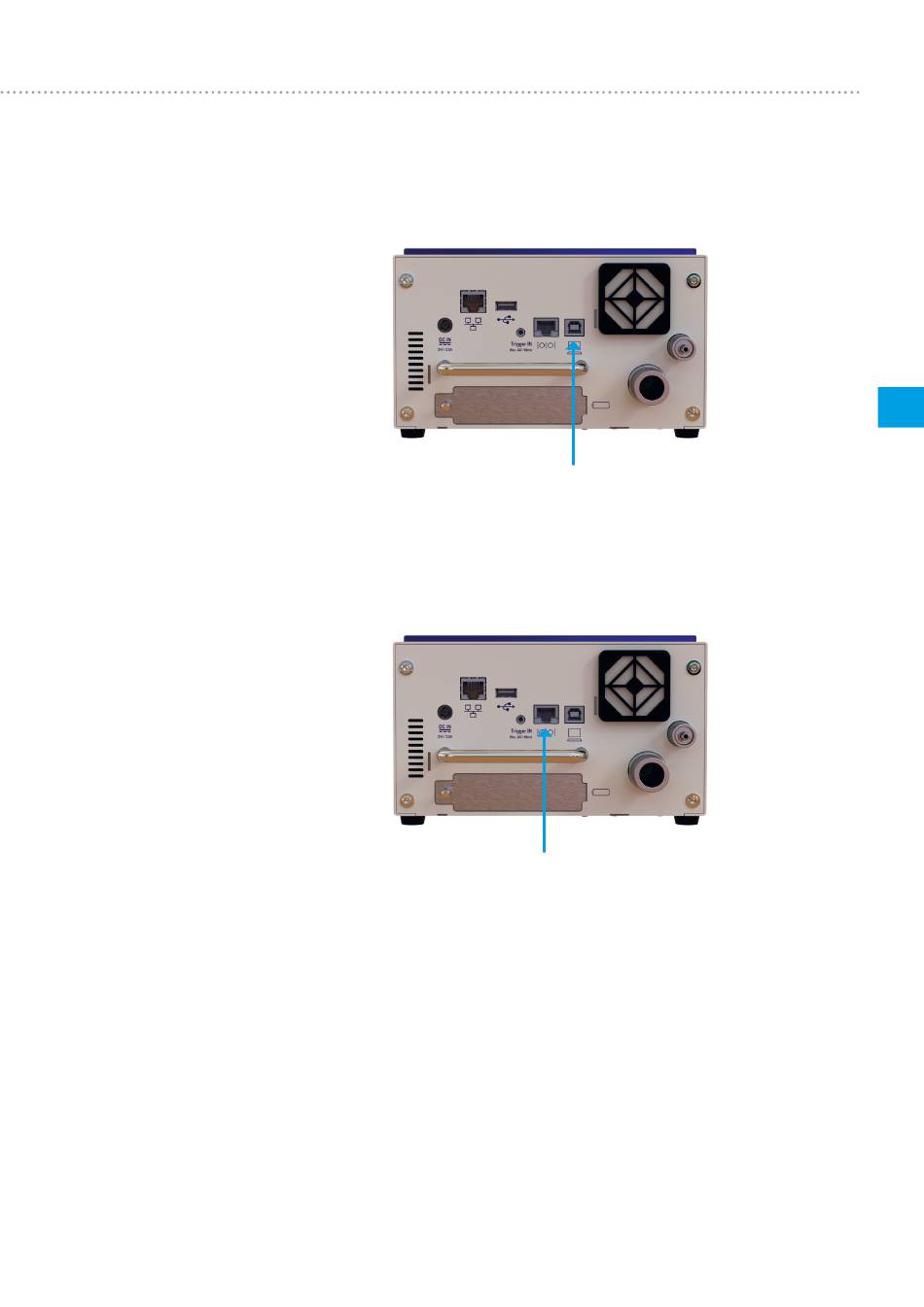

Le port USB est utilisé pour connecter l'appareil FlowAnalyser PRO à un PC. Le port
est situé à l'arrière de l'appareil.
5.4.2
RS-232
L'interface RS-232 est utilisée pour la surveillance ou la commande à distance et
pour connecter un dispositif MultiGasAnalyser OR-703.
L'activation du port RS-232 se fait par le biais d'un câble RS-232 spécial.
Si le dispositif doit être utilisé via l'interface RS-232, divers protocoles de données
sont disponibles.
Attribution des broches du FlowAnalyser PRO (connecteur RJ-45) :
Broche 1
+5 V en c.c.
Broches 4, 5
GND
Broche 7
TxD
Broche 8
RxD
Broches 2, 3, 6
Pas de connexion
Mise en service
