Descriptions et spécifications du
modèle
Modèle
Prend en charge le câble périphérique
CGSL21AF1C
de Boucle de station et deux câbles
périphériques de Zone de terrain.
Caractéristiques (tous les modèles)
Température de
32 à 122 °F (0 à 50 °C)
fonctionnement
Entrée
120 VCA - 60 Hz (360 W maximum)
Sorties de charge
32 VCC (320 W maximum)
Circuits de sortie
Classe 2
Tous les modèles nord-américains de bornes de recharge
sont classés pour une utilisation intermittente. La borne de
recharge est conçue pour avoir une sortie contrôlée qui
chargera la batterie, mais ne conserve pas la puissance de
charge continue disponible sur les contacts de charge.

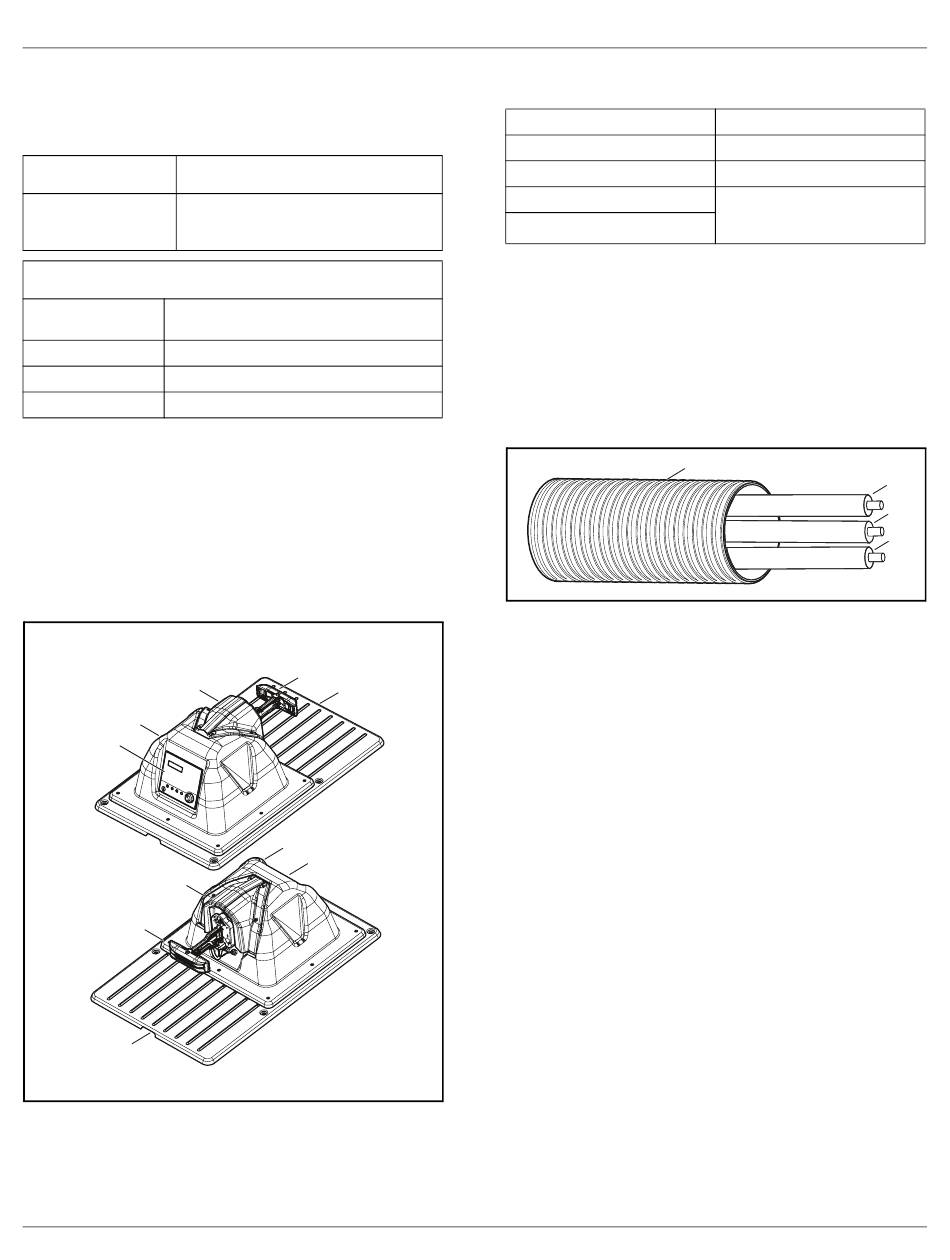

Composants de la station de charge
2
1
5
2
3
4
1 – Dessus du boîtier
2 – Couvercle de débris
3 – Bras de charge
4 – Base du boîtier
5 – Panneau d'entrée/Emplacement du numéro de série
Description
3
4
1
5
D
Outils requis
Douille profonde de 8 mm
Tournevis plat de 3 mm
Tournevis Phillips n° 1
Clé à molette
Pince à dénuder
Câblage d'alimentation CA
Utilisez un fil électrique de 14 AWG (calibre américain)
et un conduit électrique étanche au liquide de 0,5 po
de diamètre pour l'alimentation en courant alternatif
dans la borne de recharge.
REMARQUE : Le câblage et le conduit ne sont pas
fournis avec la borne de recharge.
1 – Mise à la terre (vert)
2 – Neutre (blanc)
3 – Ligne (noir)
4 – Conduit électrique étanche aux liquides
Procédure d'installation de la
station de charge
Il s'agit d'une procédure d'installation basique. Chaque
installation varie selon l'application. Consultez votre
concessionnaire ECHO Robotics autorisé pour des
questions précises.
IMPORTANT : Évitez de plier, déformer ou fissurer la
base pendant l'installation.
Exigences d'installation
1)
Élaborez un plan d'installation et une carte du site.
2)
Identifiez un emplacement pour installer
l'alimentation CA, le ou les câbles périphériques
de la Boucle de station et le ou les câbles
périphériques de la Zone de terrain.
3)
Installez la borne de recharge sur un sol plat à l'abri
des inondations ou de l'accumulation d'eau.
ESCRIPTIONS ET SPÉCIFICATIONS DU MODÈLE
E
'
XIGENCES D
INSTALLATION
Ruban à mesurer
Marteau
Pince à joint coulissant
Clé Torx® T-27
(inclus avec la borne de
recharge)
4
14 AWG
1
2
3
3
