7)

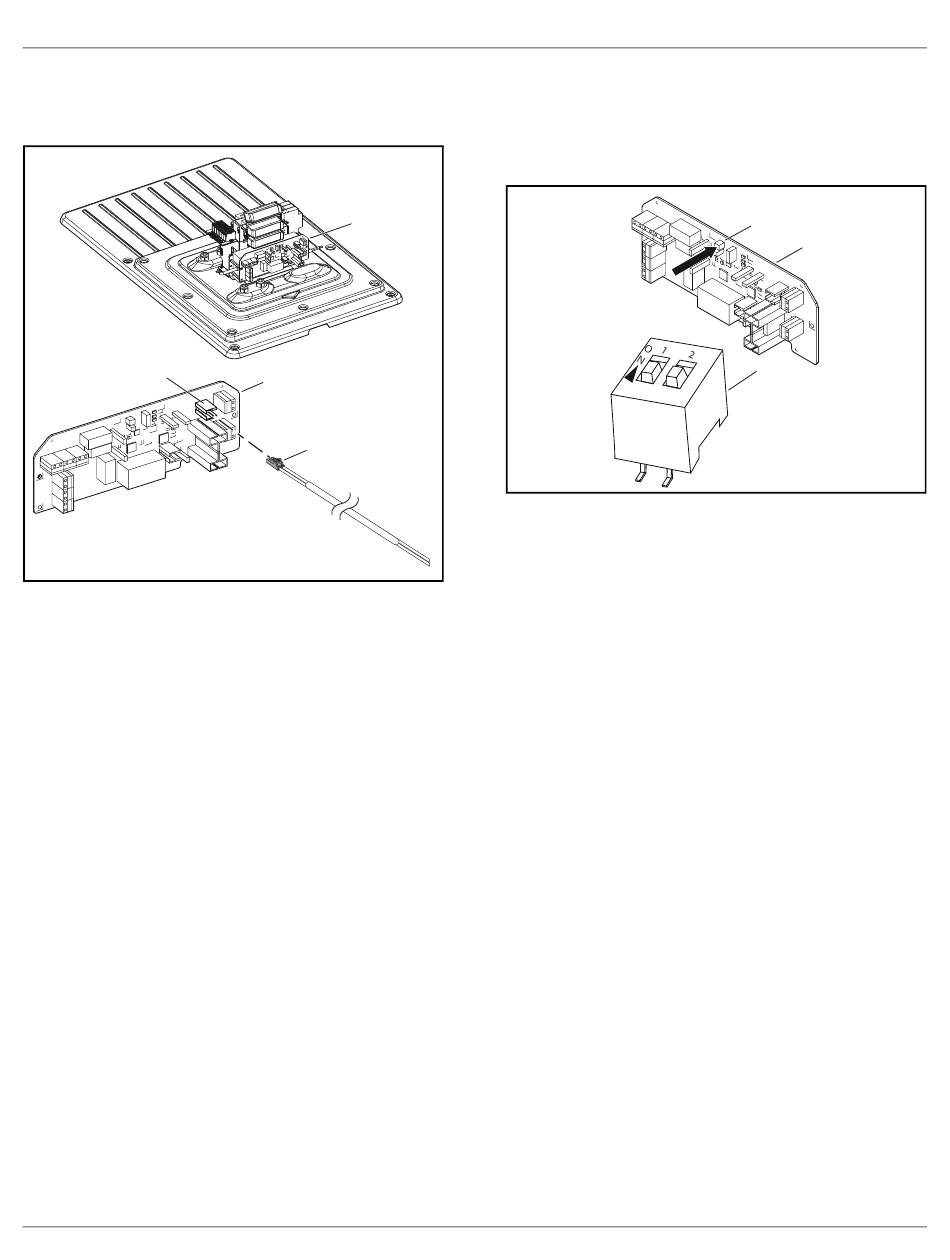

Assemblez le connecteur à 2 broches du câble de
relais au connecteur J12 sur le tableau de
commande de puissance.
2
1 – Connecteur à 2 broches (à partir du câble de relais BDR)
2 – Connecteur J12
3 – Panneau de commande de puissance
8)
Utilisez une clé à molette ou une pince à joint
coulissant pour serrer solidement l'écrou de la
bride de cordon. De cette manière, vous fixez le
câble et créez un joint étanche.
9)
Alignez les trous de la partie supérieure du
boîtier avec les trous de la base. Placez le
couvercle supérieur sur la base (assurez-vous
qu'aucun câble n'est tiré ou pincé).
10)
Assemblez et serrez fermement les écrous M5
(x8).
3
3
1
K
IT DE RELAIS DE CHUTE DE BALLE
R
ELAIS DE CHUTE DE BALLES ET PARAMÈTRES DE COMMUTATEUR DE
Relais de chute de balles et paramètres de
commutateur de DIP SW1
Le commutateur DIP SW1 est situé sur le panneau de
commande de puissance.
1 – Commutateur DIP SW1
2 – Panneau de commande de puissance
Position 1 - Activer/désactiver
•ON - Active la fonction de relais de chute de
balles
•OFF - Désactive la fonction de relais de chute de
balles
Position 2 - Minuterie
•ON - La minuterie du relais de chute de balles
est réglée sur 90 secondes. Il activera le relais
dès que le bras de chargement de la borne de
recharge sera dévié. Le relais restera actif
pendant 90 secondes, que le bras de charge
reste dévié ou non. Si le bras de charge est de
nouveau dévié sous 90 secondes, la minuterie
redémarre.
•OFF - Le relais de chute de balles sera
uniquement actif quand le bras est dévié.
, P/N 99988801819
DIP SW1
1
2
1
13
