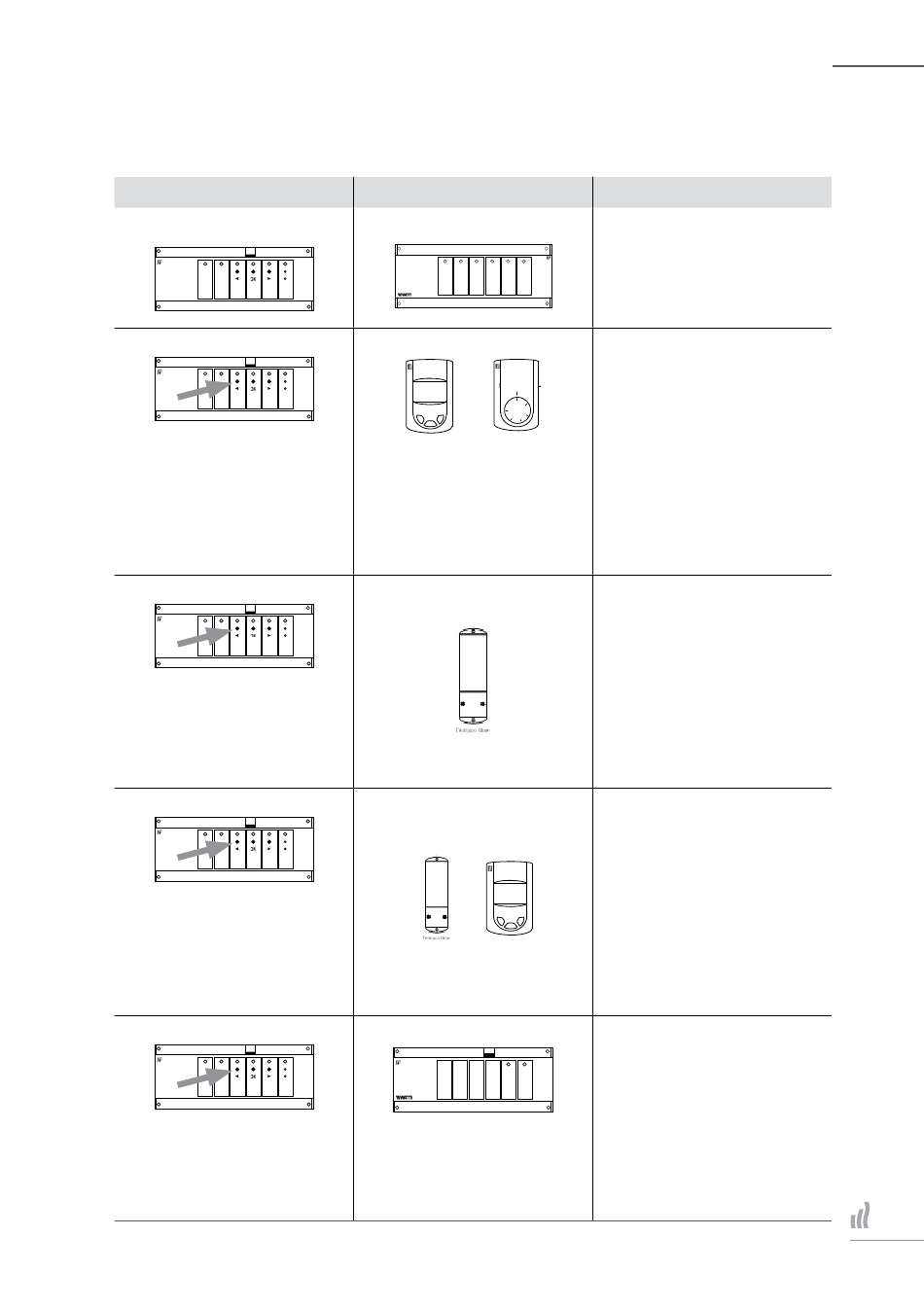

Tous ces éléments doivent être reliés entre eux;
la procédure de liaison RF peut être réalisée dans cet ordre :
Élément 1 à lier
Master M6Z-RF
M6Z
Master M6Z-RF
M6Z
Appuyez sur OK pendant 5 sec.; la LED
du premier canal doit clignoter.
Choisissez les canaux avec les touches
< et > et sélectionnez/désélectionnez la
zone via OK. Lorsqu'une zone a été sélec-
tionnée, elle passe au rouge.
REMARQUE : Appuyez sur OK pendant 5
secondes pour quitter cette section.
Master M6Z-RF
M6Z
Appuyez sur < pendant 5 secondes ; les
LED de tous les canaux doivent clignoter
en vert. Le produit est en attente de la
liaison.
REMARQUE : Appuyez sur OK pendant 5
secondes pour quitter cette section.
Master M6Z-RF
M6Z
Appuyez sur < pendant 5 sec.; les LED
de tous les canaux doivent clignoter en
vert. Le produit est en attente de la liai-
son.
REMARQUE: Appuyez sur OK pendant 5
secondes pour quitter cette section
Master M6Z-RF
M6Z
Appuyez sur < pendant 5 sec. ; les LED
de tous les canaux doivent clignoter en
vert. Le produit est en attente de la liai-
son.
REMARQUE: Appuyez sur OK pendant 5
secondes pour quitter cette section.
Touch E3 - manuel d'installation module unité maître - 09/2017
Élément 2 à lier
Module auxiliaire 6 zones
S6Z
Tempco Basic / Digital RF
ou
of
Thermostats:
Placez le produit en mode Liaison RF
(référez-vous au manuel d'instruc-
tions correspondant)
Gestion production chaleur et
refroidissement
Placez le produit en mode Liaison RF.
Gestion production chaleur et
refroidissement +
Tempco Digital RF
+
La Gestion production chaleur et refroi-
dissement doit d'abord avoir été lié au
.
thermostat. Placez la en mode Liaison RF.
Module PAC
PAC Module
Placez le produit en mode Liaison RF.
Commentaires
Pas besoin de les lier, assemblez simple-
ment le module auxiliaire 6 zones avec
le Master M6Z-RF (l'alimentation des
deux produits placée sur OFF) et vous
pourrez sélectionner les zones addition-
nelles.
Dès que la liaison est établie, les LED des
canaux sélectionnés sur le Master M6Z-
RF doivent passer au vert et les thermo-
stats doivent quitter le mode de liaison
RF.
30
Dans cette configuration, la Gestion
production chaleur et refroidissement
est utilisée comme un équipement
de commande à distance pour une
pompe ou un ballon d'eau chaude : en
cas de demande au niveau du Master
M6Z-RF, l'équipement commandera la
sortie. Lorsque la liaison est établie, le
M6Z-RF et la Gestion production chaleur
et refroidissement reviennent en mode
REMARQUE: au lieu de la Gestion, vous
pouvez également utiliser un Tempco
Flush & Plug.
Dans cette configuration, la Gestion
production chaleur et refroidissement
est utilisée comme une zone addition-
nelle. Lorsque la liaison est établie, le
M6Z-RF et la Gestion production cha-
leur et refroidissement reviennent en
mode normal.
REMARQUE 1: au lieu de la Gestion pro-
duction chaleur et refroidissement, vous
pouvez également utiliser un Tempco
Flush ou Plug.
REMARQUE 2: cette configuration n'est
possible que dans une installation de
chauffage (pas de refroidissement)
Lorsque la liaison est établie, le Master
M6Z-RF et le module PAC reviennent en
mode normal au même moment.
