3 INTERFACE UTILISATEUR

A Signification des couleurs LED
Le Master M6Z-RF compte une LED bicolore par
zone (1) à (6) et 2 LED supplémentaires indiquant
un statut.
En mode de fonctionnement normal :
- (1) à (6) :
• Rouge fixe: Indicateur de demande de
chauffage ou de refroidissement (circula-
tion d'eau dans cette zone)
• Flash vert : Signal RF reçu du thermostat
assigné à cette zone
• LED clignotante rouge : Alarme RF, la com-
munication entre le thermostat et l'unité
M6Z-RF a été perdue (dans ce cas, vous
devez vérifier les piles de ce thermostat)
• LED clignotantes pour toutes les zones :
vérifiez la connexion de l'antenne RF
- (7): Indicateur de pompe
• Vert lorsque la sortie de pompe est activée
- (8): Indicateur de chauffage et de refroidissement
• Vert en cas de refroidissement
• Rouge en cas de chauffage
En mode de liaison RF, les indicateurs LED (1) à (6)
ont une signification différente, référez-vous à la
section 6.
B Boutons
Le Master M6Z-RF compte 3 boutons : "<", "OK" et ">".
Ils sont utilisés pour:
- lier des éléments à l'unité M6Z-RF : référez-vous
à la section 7
- opérer une remise à zéro aux valeurs d'usine
(remise à
zéro de toute la configuration et de
toutes les liaisons RF): référez-vous à la
section 7

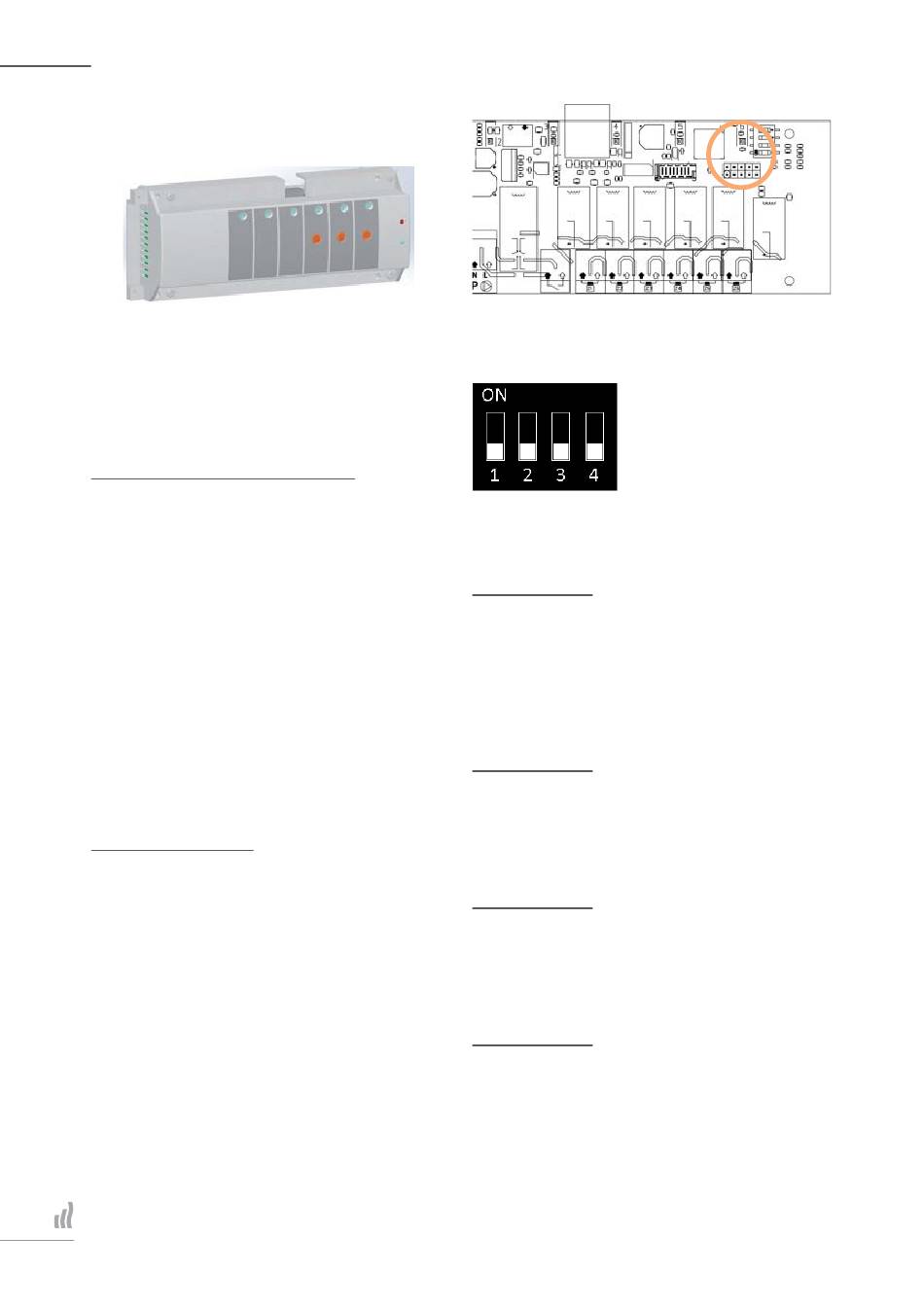

C Configuration du DIP Switch
En dévissant la face frontale du Master M6Z-RF,
vous avez accès à 4 commutateurs utilisés pour une
configuration de pointe:
2 |
(1) (2) (3) (4) (5) (6)
(7)
(8)
La position par défaut est OFF pour les 4 commu-
tateurs
Commutateur 1:
Configuration locale / globale de la pompe (sor
tie de pompe ET commande à distance de pompe)
• ON: (global) : L'unité M6Z-RF active la pompe en
cas de demande de chauffage ou de refroidisse-
ment dans le système
• OFF: (local) : L'unité M6Z-RF n'active la pompe
qu'en cas de demande au niveau de l'unité M6Z-RF
Commutateur 2:
Configuration NO / NF
• ON (NO): Les sorties (activateurs) sont
Normalement Ouvertes
• OFF (NF) : Les sorties (activateurs) sont
Normalement Fermées
Commutateur 3:
Configuration d'exercice de pompage
• ON: Une fois par semaine, la sortie de la pompe
est activée pendant une minute, puis fermée
pendant une minute
• OFF: Aucune action sur la sortie de pompe
Commutateur 4:
Configuration de la sortie H&C (Heat&Cool)
• ON: Le relais H&C suit le signal de demande H&C,
la pompe suit avec temporisation au déclenche-
ment
• OFF: Le relais H&C suit la consigne toujours
active, le pompe suit la demande H&C
