Atlantic AQUACOSY Notice D'installation page 3

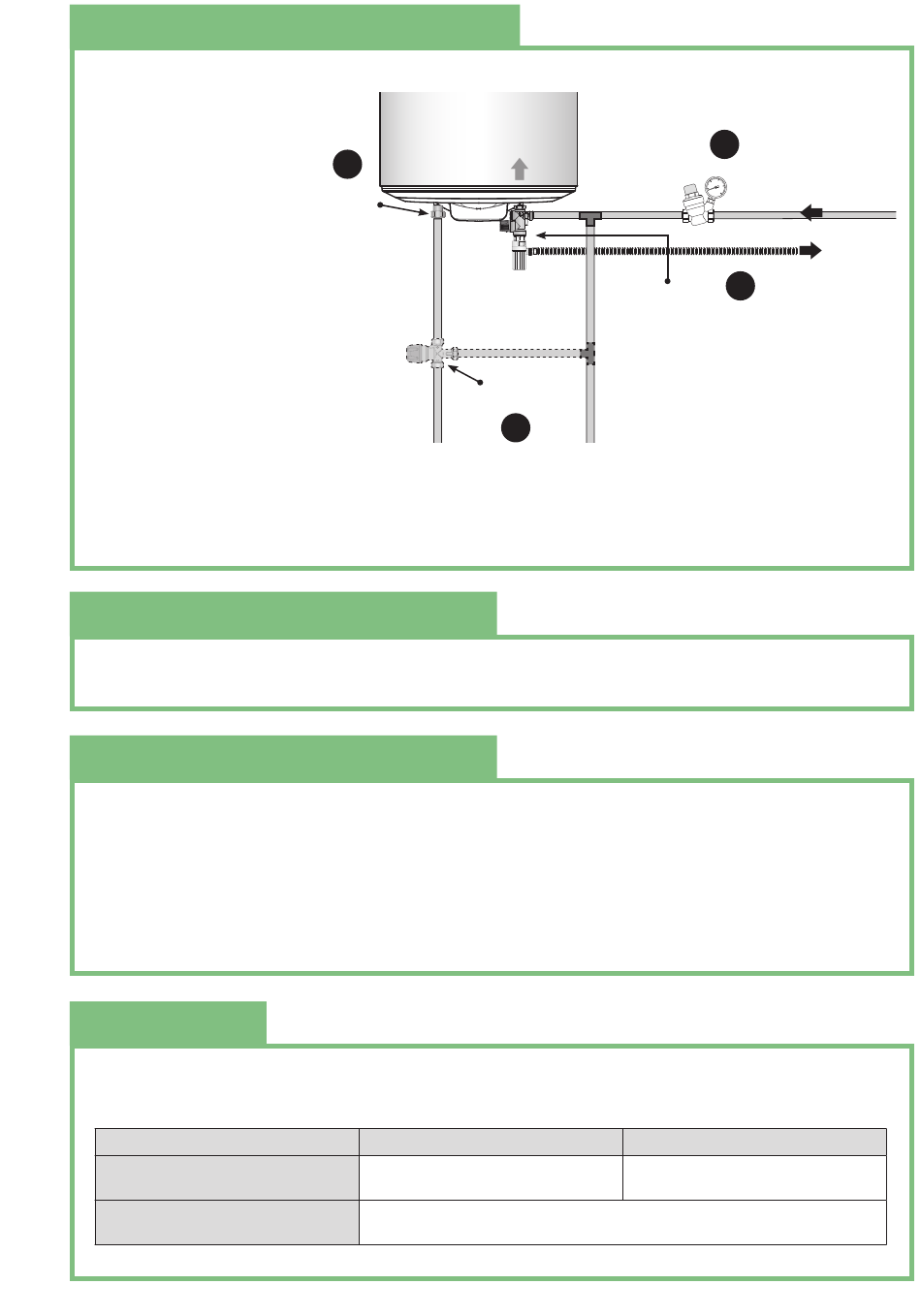

ÉTAPE 2 - RACCORDEMENT HYDRAULIQUE
Raccordement piquage
eau froide :
1 / Poser un groupe de
sécurité taré à 7 bars
directement sur le piquage
eau froide. Phase
Terre
Neutre
2 / Si la pression est
supérieure à 4 bars, prévoir
un réducteur de pression
à installer à l'arrivée d'eau
générale.
Robinet dans une salle de bain
par exemple
Raccordement piquage
eau chaude :
3 / Disposer impérativement
le raccord diélectrique
easyRACCORD fourni avec
l'appareil entre le piquage
eau chaude et le tuyau de
cuivre.
4 / Si votre tuyauterie n'est pas en cuivre,
il est obligatoire d'installer un limiteur de
température en sortie eau chaude de
votre ballon.
ÉTAPE 3 - RACCORDEMENT ÉLECTRIQUE
La mise sous tension se fera après le remplissage du ballon.
Se référer au schéma électrique de la couverture.
ÉTAPE 4 - RACCORDEMENT AÉRAULIQUE
1 / Percer le plafond à l'aide du gabarit de perçage
plafond situé sur l'emballage. Bien protéger les
piquages au-dessus du chauffe-eau (avec un carton
par exemple) pour éviter que des poussières pénètrent
dedans lors du perçage. Laisser la charlotte présente
sur le produit tant que les travaux poussièreux ne sont
pas finis.
MISE EN SERVICE
1 / Remplir le ballon et l'alimenter électriquement.
2 / Paramétrer le chauffe-eau en suivant les étapes du panneau de commande situé sur l'interface du produit.
3 / Vérifier la pression aux bouches à l'aide d'un manomètre en tenant compte du tableau ci-contre.
Au débit minimal
Au débit maximal
Si la pression est insuffisante, suivre les indications affichées sur le panneau de commande.
N.B. : Ce guide ne se substitue pas à la notice complète d'installation. Pour plus d'informations, veuillez vous référer à la notice complète d'installation.
3
Raccord
diélectrique
easyRACCORD
Vers robinet
Eau froide
Eau chaude
Vérifier si la pression aux bouches
Activer le grand débit cuisine et vérifier si la pression est dans la plage de
Sortie Arrivée
eau chaude eau froide
È
Siphon
Limiteur
È
de température
4
Evacuation des condensats :
5 / Raccorder le tuyau d'évacuation des condensats (fourni avec
l'appareil) aux eaux usées via un siphon dédié.
déboucher le tuyau d'évacuation des condensats dans le siphon
du groupe de sécurité.
2 / Raccorder les gaines (Ø 160 minimum) sur le
chauffe-eau en s'assurant de la parfaite étanchéité
à l'air à chaque connexion aéraulique.
Les gaines d'aspiration et de rejet doivent être rigides
et isolées (isolation à l'aspiration de 50 mm d'épaisseur
minimum dans le cas d'une installation en volume non
chauffé).
3 / Installer les bouches et les entrées d'air
En hygroréglable
est comprise entre 80 et 160 Pa
fonctionnement de la bouche
2
Réducteur
de pression
1
Groupe
de sécurité
È
Vers robinet
Il est interdit de faire
En autoréglable
Vérifier si la pression aux bouches
est comprise entre 50 et 160 Pa
Arrivée d'eau
générale
Évacuation
eaux usées
(égouts)
