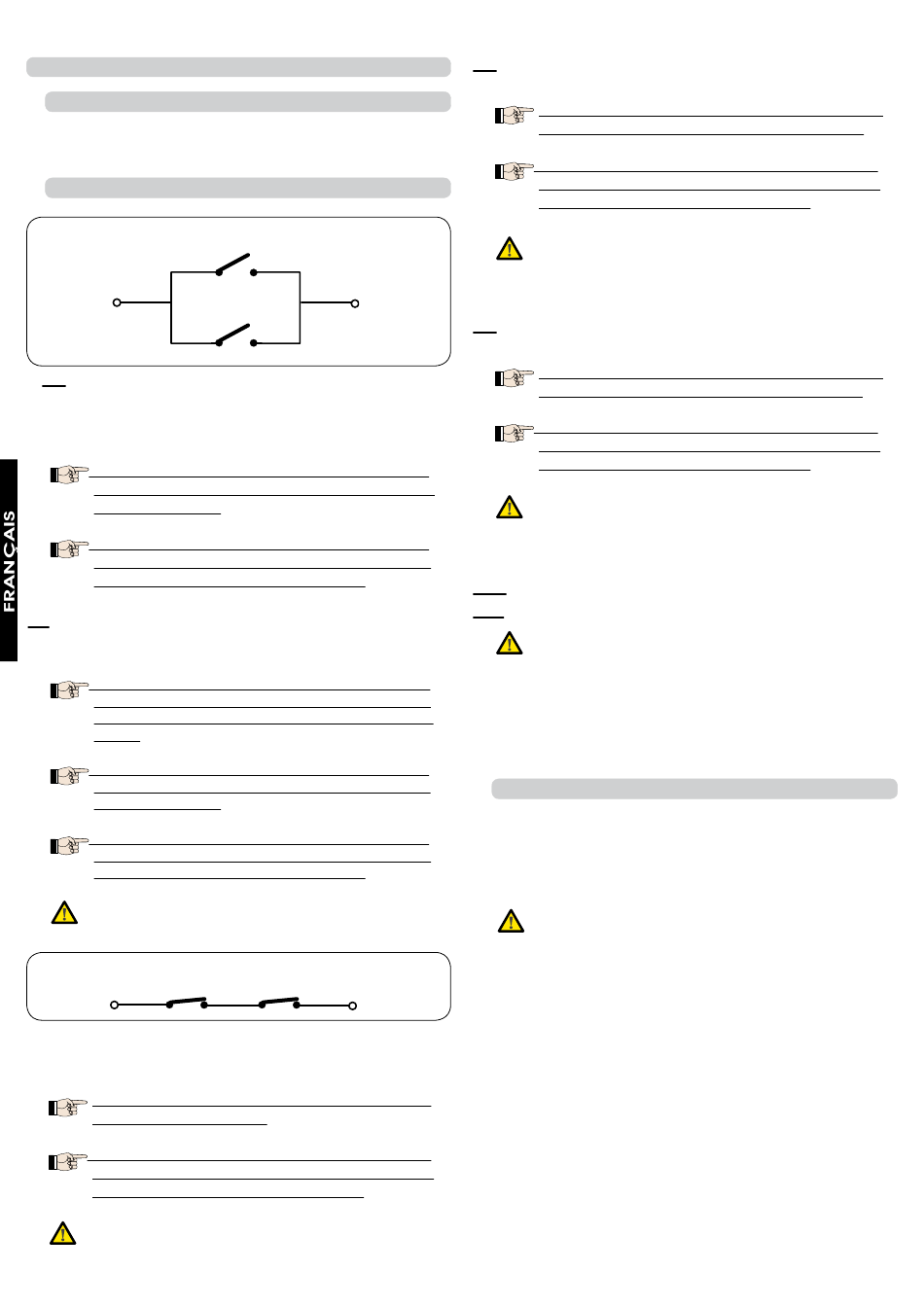

5 BORNIERS, CONNECTEURS, ENTRÉES ET SIGNAUX
5.1 BORNIER J3 - CONNEXION DES ACCESSOIRES BUS-2EASY
Borne pour la connexion des accessoires BUS-2EASY. Voir
par. 6.2
5.2 BORNIER J4 – ENTRÉES DES SIGNAUX
Connexion de 2 contacts N.O. en parallèle
IN1 - OPEN A - Commande d' "Ouverture" (N.O. -
borne 1): c'est-à-dire tout générateur d'impulsions (ex.:
bouton-poussoir) qui, en fermant un contact, commande
un OPEN TOTAL.
Pour installer plusieurs générateurs d'impulsion
d'ouverture totale, connecter les contacts
N.O. en parallèle
D'autres programmations, plus détaillées, sont
possibles à travers la programmation à partir
de l'OI (voir instructions spécifiques).
IN2 - OPEN B - Commande d' "Ouverture Partielle" (N.O. - borne 3):
c'est-à-dire tout générateur d'impulsions (ex.: bouton-poussoir) qui,
en fermant un contact, commande un OPEN PARTIEL.
Sur les installations à un seul vantail ou à double
vantail, l'OPEN B commande une ouverture du
vantail 1 (moteur 1), soit 100% de l'ouverture
totale.
Pour installer plusieurs générateurs d'impulsion
d'ouverture partielle, connecter les contacts
N.O. en parallèle
D'autres programmations, plus détaillées, sont
possibles à travers la programmation à partir
de l'OI (voir instructions spécifiques).
Si l'on sélectionne l'une des logiques
suivantes (b, bC, C), l'entrée IN2 devient
automatiquement CLOSE (N.O.).
Connexion de 2 contacts N.F. en série.
IN3 - Commande Contact de STOP (N.F. - borne 4): c'est-à-dire
tout dispositif (ex.: bouton-poussoir) qui, en ouvrant un contact
peut arrêter le mouvement de l'automatisme.
Pour installer plusieurs dispositifs de STOP , connecter
les contacts N.F. en série.
D'autres programmations, plus détaillées, sont
possibles à travers la programmation à partir
de l'OI (voir instructions spécifiques).
Si l'on ne connecte pas les dispositifs de stop,
ponter les bornes STOP et GND.
IN4 - Contact des sécurités en ouverture (N.F. - borne 5): voir
paragraphe 6..
Pour installer plusieurs dispositifs de sécurité en
ouverture, connecter les contacts N.F. en série.
D'autres programmations, plus détaillées, sont
possibles à travers la programmation à partir
de l'OI (voir instructions spécifiques).
Si l'on ne connecte aucun dispositif de sécurité
en ouverture, ponter les bornes IN4 et GND si
la sécurité FAIL-SAFE n'est pas active; dans le
cas contraire, ponter IN4 et -OUT1.
IN5 - Contact des sécurités en fermeture (N.F. - borne 7): voir
paragraphe 6..
Fig. 8
Pour installer plusieurs dispositifs de sécurité en
fermeture, connecter les contacts N.F. en série
D'autres programmations, plus détaillées, sont
possibles à travers la programmation à partir
de l'OI (voir instructions spécifiques).
Si l'on ne connecte aucun dispositif de sécurité
en fermeture, ponter les bornes IN5 et GND si
la sécurité FAIL-SAFE n'est pas active; dans le
cas contraire, ponter IN5 et -OUT1.
GND - (bornes 2-6): Négatif alimentation accessoires
+24 - (borne 8): Positif alimentation des accessoires
La charge maxi des accessoires est de 500mA
répartie entre les borniers J4 et J7. Pour calculer
l'absorption, voir les instructions des différents
accessoires.
5.3 BORNIERS J5, J8 - OUT1 ET OUT2
Il est possible de sélectionner les deux sorties dans l'une des
fonctions décrites dans Programmation 2e Niveau (voir par.
7.2). La valeur par défaut est:
Charge maximum applicable à chaque sortie:
24 Vcc avec 100 mA.
Fig. 9
6
OUT = TOUJOURS ACTIVE
OUT2 = LAMPE TÉMOIN.
