La connexion à un ordinateur personnel est active (interface USB-B)
Le transfert de données depuis/vers une sonde IDS est active

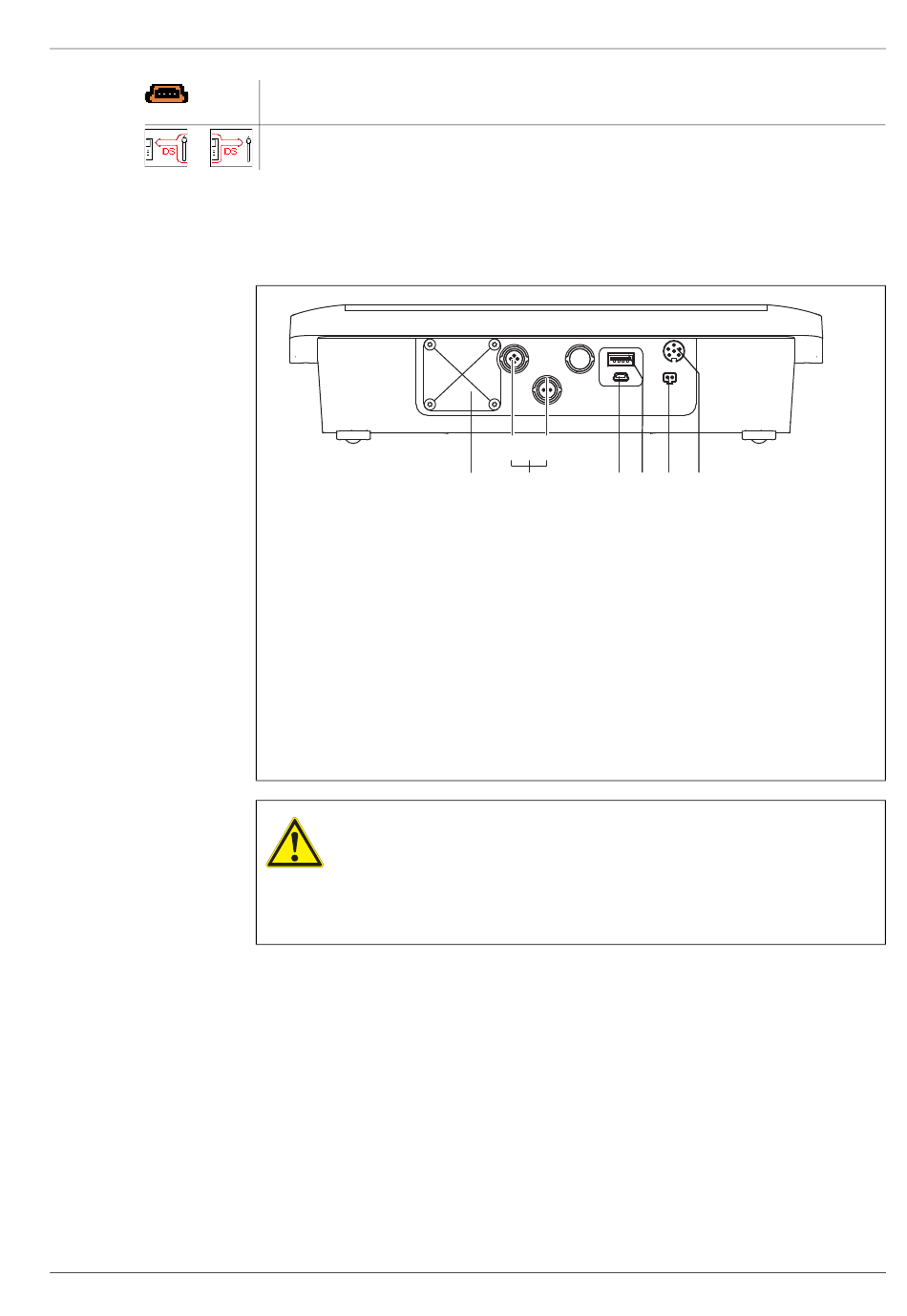

4.1.4 Connexions
1 Sondes IDS : (pH, redox, conductivité, oxygène)
a) Canal 1
b) Canal 2
2 Interface USB-B (USB Device)
3 Interface USB-A (USB Host)
4 Transformateur d'alimentation
5 Interface de service
6 Plaque de recouvrement
La plaque de recouvrement ferme le logement destiné à l'adaptateur
IDS disponible comme accessoire (ADA 94/IDS DIN)
ATTENTION
Ne raccorder à l'appareil de mesure que des sondes qui ne
peuvent pas être alimentées par des tensions ou courants
inadmissibles (> SELV et > circuit à limitation de courant).
Les sondes et adaptateurs IDS WTW remplissent ces condi-
tions.
b
a
6
1
2
3
4
5
Service
