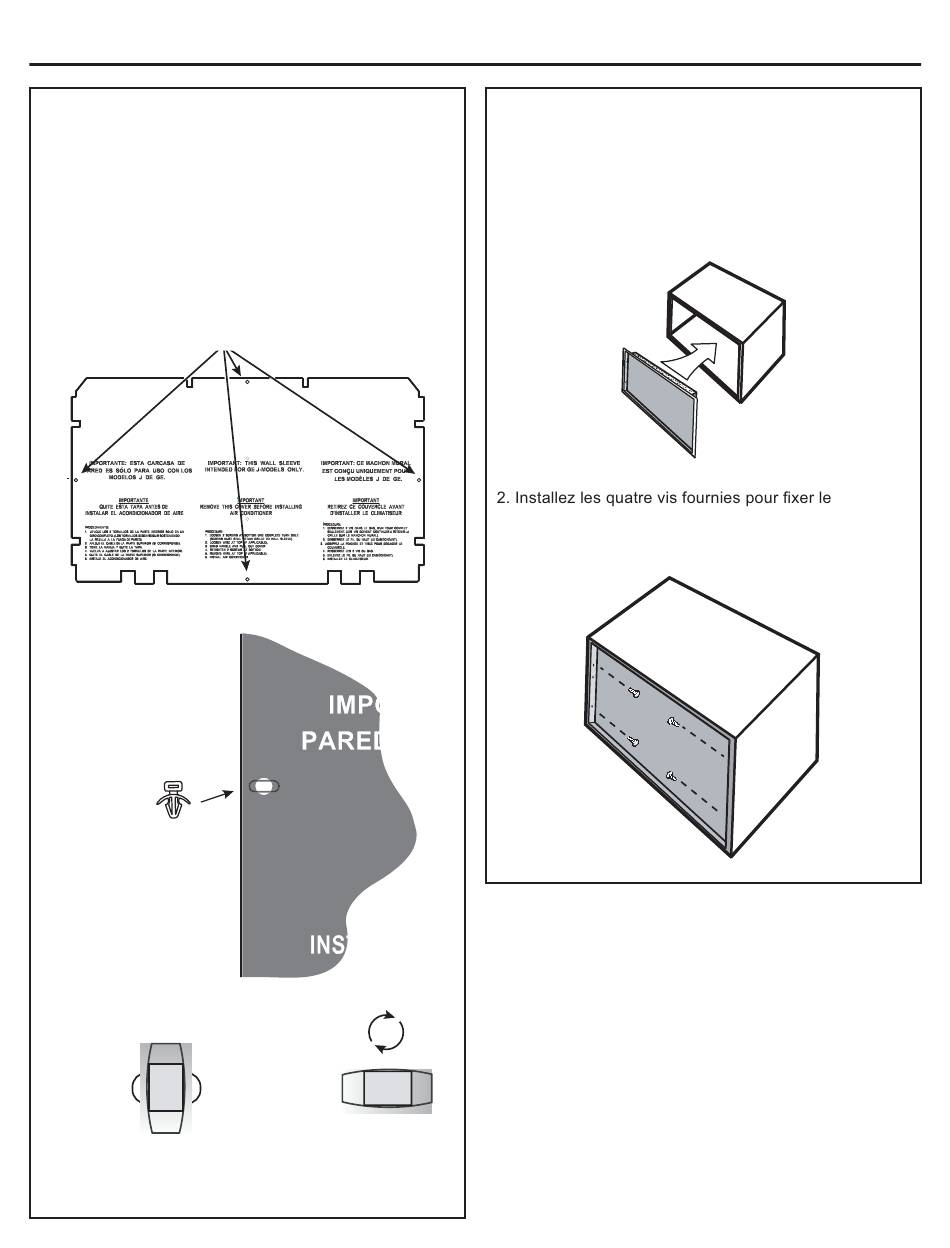

ÉTAPE 1 (suite) :
Installation du panneau extérieur
Pour gaine murale de modèle RAB26A
1. Placez le couvercle extérieur noir à l'intérieur de la
gaine murale. Assurez-vous que le couvercle repose à
plat contre le rebord à l'arrière de la gaine.
2. Alignez les quatre trous du couvercle extérieur noir
sur les trous du rebord de la gaine.
3. Insérez les quatres boutons poussoirs (fournis) dans
les quatre trous du couvercle extérieur.
Trous pour boutons poussoirs
Pour maintenir le
couvercle extérieur
noir en place, insérer
le bouton poussoir
à travers le trou du
couvercle puis dans la
fente du rebord de la
gaine murale.
Bouton poussoir
verrouillé dans la fente
du rebord de gaine
Instructions d'installation
90º
Pour retirer le bouton
poussoir, tourner de
90 degrés et tirer
ÉTAPE 2:
Installation du panneau intérieur
1. Installez le panneau intérieur sur le devant de la
gaine murale. Assurez-vous que le panneau est
appuyé fermement contre la face avant de la gaine.
Les trous de vis du panneau intérieur doivent
s'aligner sur les trous de vis de la gaine.
panneau intérieursur la gaine. Un ensemble de trous
supplémentaires dans le panneau intérieur ne sera
pas utilisé. Ces trous servent à d'autres applications.
Installer 4 vis
2
Imprimé aux États-Unis
