MIR spirodoc Manuel D'utilisation page 32


Basale (repos initial)

Marche

Récupération
ATTENTION

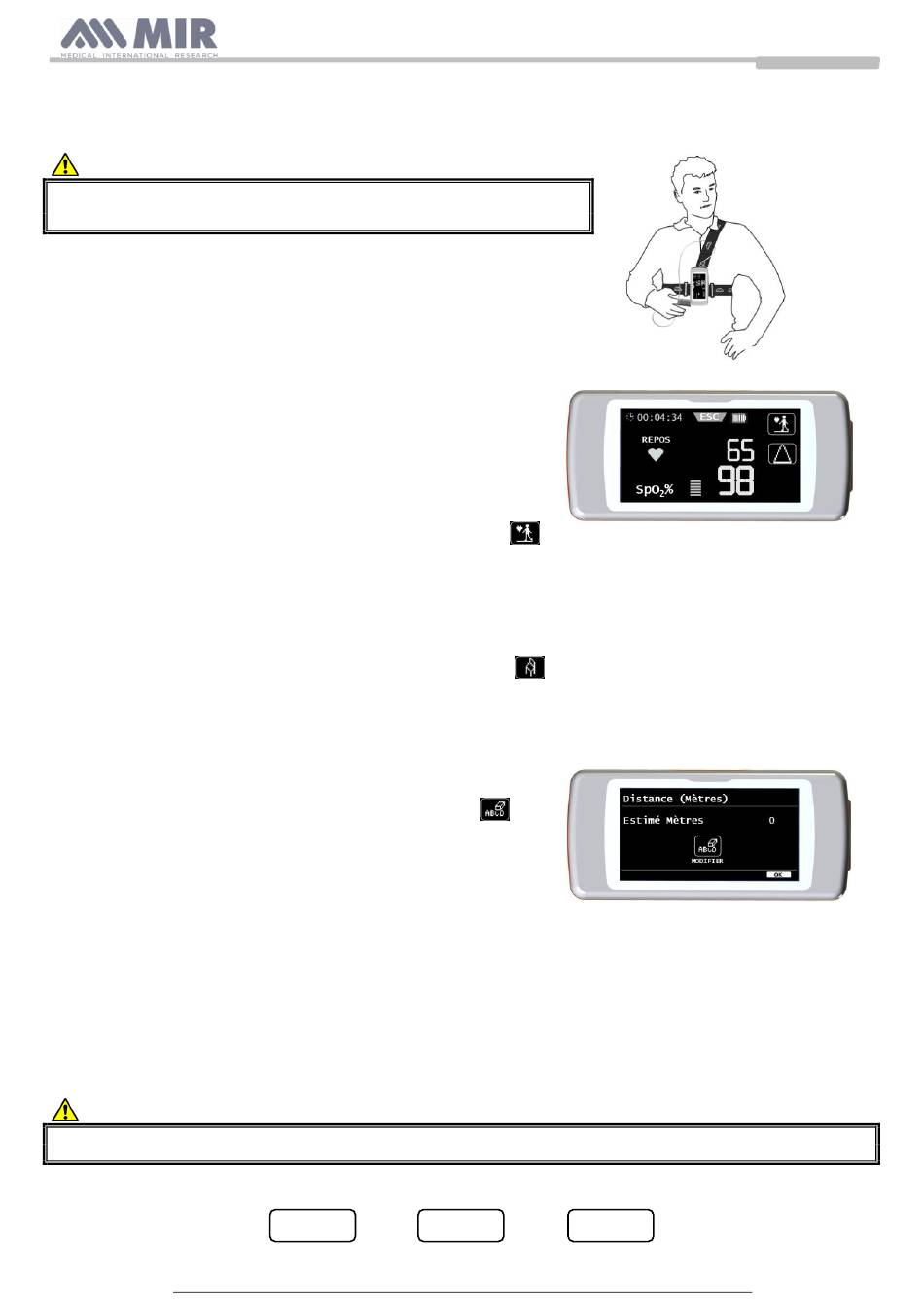

Pour le bon relevé des étapes effectuées par le patient pendant le test, il est nécessaire
de positionner l'appareil sur le thorax du patient comme représenté dans l'image ci-
contre.
La ceinture est facultative et fournie que sur demande spéciale.
phase basale

Dans cette phase, l'écran affiche les données suivantes: durée du test

l'entité du signal reçu

la phase dans laquelle se trouve la valeur (pourcentage) de SPO2 et la pulsation
cardiaque (BPM) instantanée (symbole du coeur)
La durée de cette phase est d'un minimum de 2 minutes après lesquelles l'icône
de l'affichage de la courbe plétismographique; on passe à la phase suivante en touchant l'icône. Le nombre de rectangles (symbole "
au centre, est proportionnel à la qualité du signal: plus la qualité du signal est haute, plus le nombre de rectangles qui s'affichent est grand (au
maximum 7). Positionner le doigt dans le capteur de manière à maximiser la qualité du signal.
phase marche
Au début de la phase, le chronométreur se met à zéro pour donner la possibilité de contrôle immédiat de la durée de chaque phase simple. Les
données fournies par l'écran sont les mêmes que fournies précédemment.
La durée de cette phase est d'un minimum de 2 minutes après lesquelles l'icône
récupération. Si la phase dure plus de 6 minutes, SPIRODOC émet un signal sonore et, après cette période, l'appareil passe automatiquement à la
phase récupération en mettant de nouveau le chronométreur à zéro.
phase récupération
La durée de la phase peut être décidée directement par le médecin et n'est signalée d'aucune manière (le chronométreur se remet à zéro au début
de la phase).
Pour terminer le test, appuyer sur la touche dans la partie supérieure. Au terme du test,
les mètres estimés parcourus pendant la phase de la marche s'affichent; il est possible
d'accepter la valeur, ou de saisir manuellement la valeur en touchant l'icône
L'appareil demande ensuite confirmation pour la saisie des autres données relatives à
l'état de santé du patient; en touchant l'icône "OUI", les pages-écran s'affichent pour la
saisie des données suivantes:

Prise d'oxygène

DYSPNEE initiale

DYSPNEE finale

FATIGUE initiale

FATIGUE finale

Diastolique initiale

Systolique initiale

Diastolique finale

Systolique finale
S'il est choisi de ne pas saisir les données précédentes, l'appareil montre immédiatement les valeurs relatives au test.
ATTENTION
Si, au choix "Saisie paramètres", les valeurs relatives à la dyspnée, fatigue, diastolique et systolique ont été déshabilitées, seul le
contrôle de la distance parcourue est demandé à la fin du test de marche.
Pour l'oxygène, la page-écran permet de choisir entre:
SPIRODOC
NO L/min
non administré administré en L/minute
cod. 980153
apparaît sur l'écran dans l'angle supérieur droit, à la place
apparaît sur l'écran; en la touchant, on passe à la phase
.
%
administré en %
Rev 2.4 FR 32/48
spirodoc
Manuel d'utilisation
▬
") en bas
