2 Exécutions de l'appareil
2.5 JUMO flowTRANS MAG S/H - forme déportée
Le convertisseur de mesure est monté dans un espace séparé du capteur de mesure. Le raccordement
électrique entre le convertisseur de mesure et le capteur de mesure ne doit être réalisé qu'avec les
câbles fournis  voir chapitre 2.5.3 "Longueur du câble de signal et préamplificateur", page 12.
2.5.1

ATEX/IECEx Zone 1

DANGER - risque d'explosion si le convertisseur de mesure n'est pas monté correctement !
Les convertisseurs de mesure 406018/2-0 et 406019/2-0 ne possèdent pas d'homologation Ex.
Les convertisseurs de mesure 406018/2-0 et 406019/2-0 ne doivent être ni installés, ni utilisés dans des
atmosphères explosibles.
Le raccordement électrique entre le convertisseur de mesure et le capteur de mesure ne doit être réalisé
qu'avec les câbles fournis  voir chapitre 2.5.3 "Longueur du câble de signal et préamplificateur",
page 12.

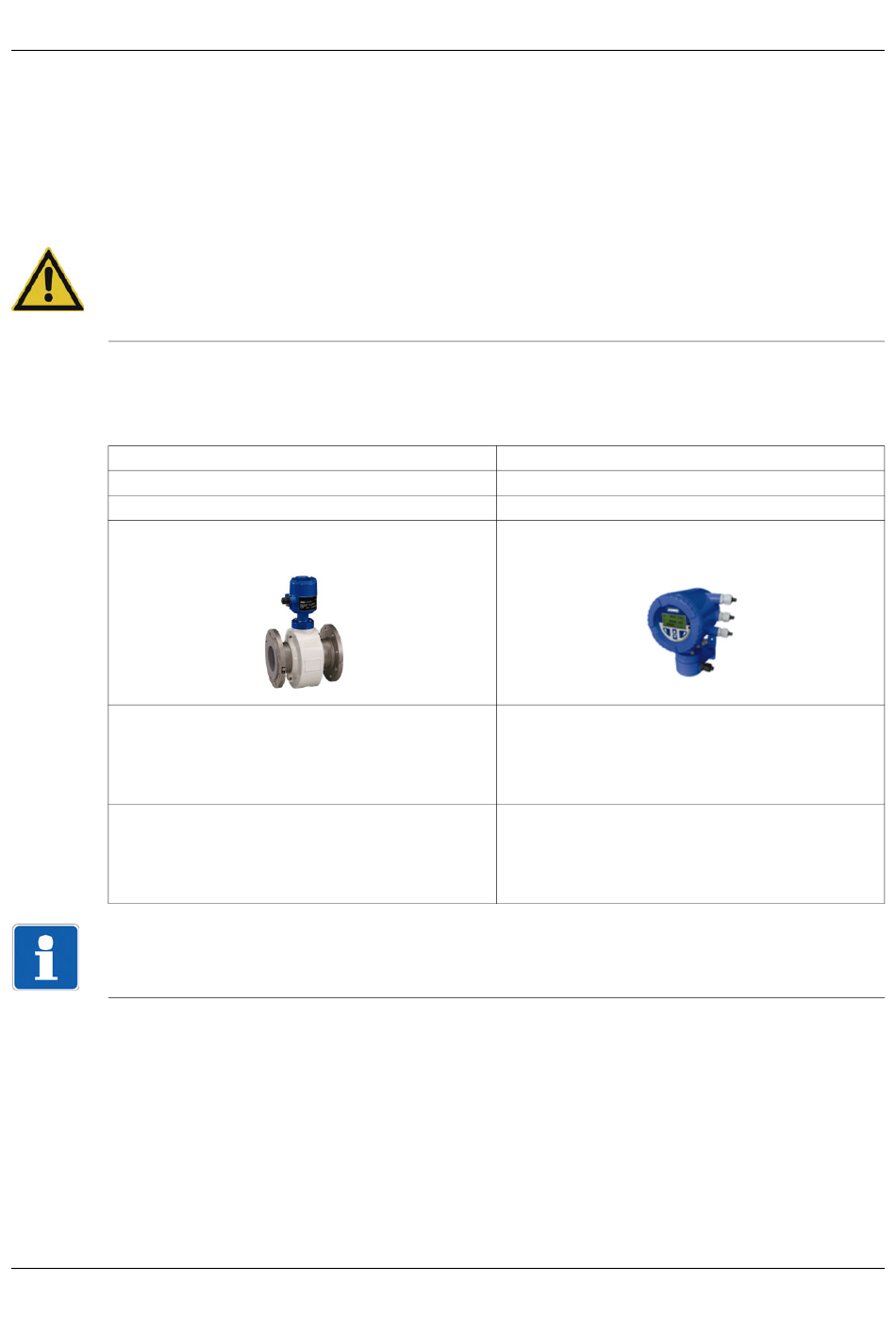

JUMO flowTRANS MAG S01/S02
406012/2-1 (protection Ex Zone 1)
406013/2-1 (protection Ex Zone 1)
Capteur de mesure : boîtier en aluminium
Certificat ATEX : FM15ATEX0025X
DN 3 à 300 : II 2 G Ex d e ia ma IIC T6 à T2 Gb II 2 (2) G Ex d e [ia Gb] IIC T6
> DN 300 :
II 2 D Ex ia tb IIIC T70° C à T
Certificat IECEx : FME 15.0006X
DN 3 à 300 : Ex e ia ma IIC T6 à T2 Gb
> DN 300 :
Ex tb IIIC T70° C à T
REMARQUE
La gamme JUMO flowTRANS MAG H - à forme déportée n'est pas disponible pour la zone 1 ATEX/IE-
CEx.
10
II 2 G Ex d e ia IIC T6 à T2 Gb
milieu
Ex e ia IIC T6 à T2 Gb
milieu
JUMO flowTRANS MAG 01/02
406018/2-1 (protection Ex Zone 1)
406019/2-1 (protection Ex Zone 1)
Convertisseur de mesure : boîtier à deux
chambres
Certificat ATEX : FM15ATEX0025X
II 2 (2) D Ex tb [ia Db] IIIC T70° C Db
Certificat IECEx : FME 15.0006X
Ex d e [ia Gb] IIC T6 Gb
Ex tb [ia Db] IIIC T70° C Db
