2 Récepteur vLoc3-ML

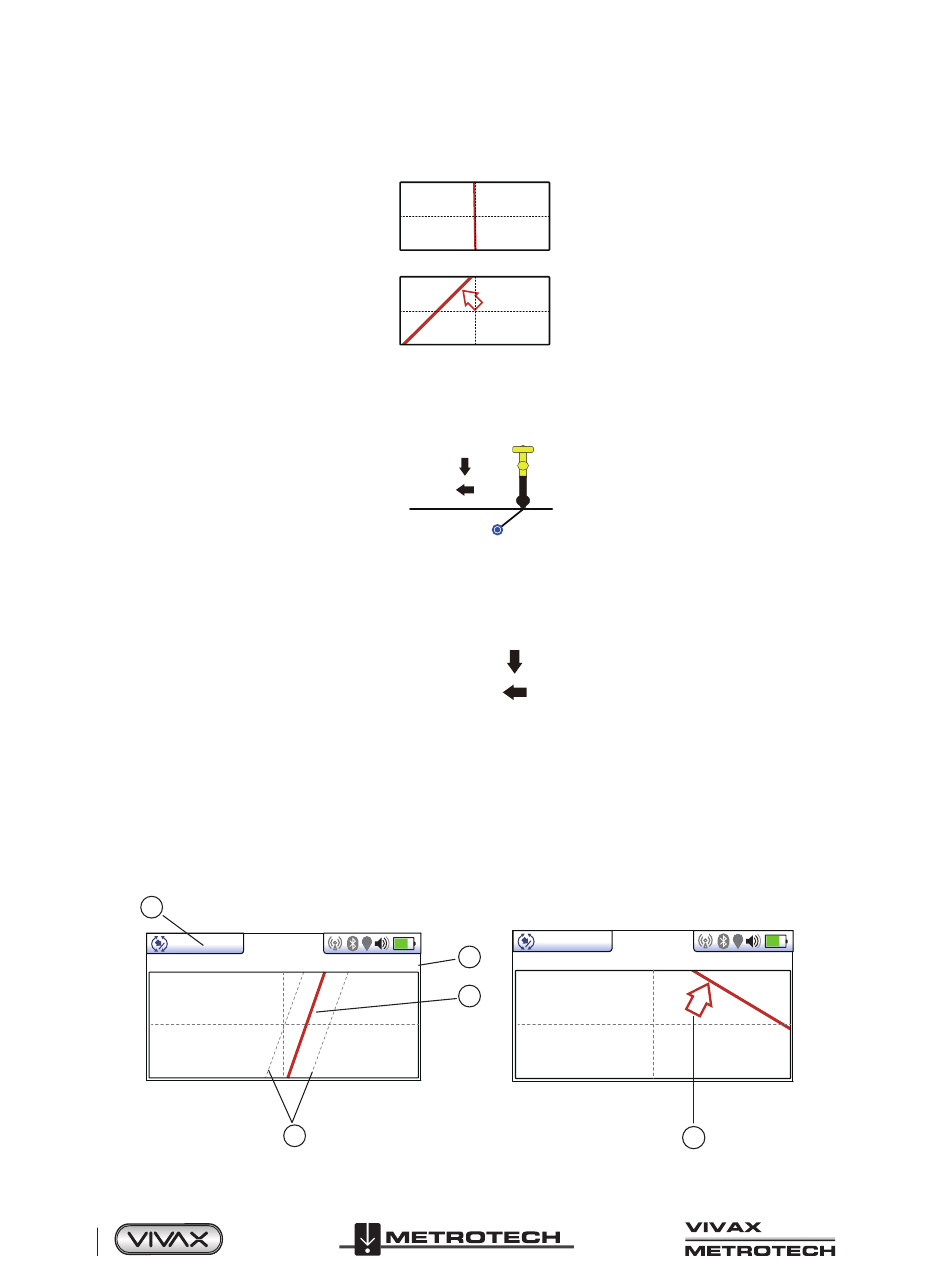

2. Positionnez le récepteur dans la position approximative de la ligne cible. Utilisez la vue en plan pour localiser plus
facilement la ligne cible. On peut imaginer que la vue en plan est une observation dans le sol.
3. Placez-vous de sorte à ce que la ligne cible rouge pointe vers l'avant/arrière et qu'elle soit centrée à l'écran.
4. Si la cible est en dehors de l'écran, une flèche apparaît à l'écran pour vous aider à vous diriger sur la ligne cible.
5. La section transversale de l'écran répond en fonction de l'approche de la cible. Utilisez les touches + et – pour modifier la
mise à l'échelle si nécessaire.
6. Une ligne noire indique la direction du récepteur vers la ligne cible. La cible est représentée par un point bleu. Autour du
point, il y a un cercle dont la taille indique un facteur de confiance. Plus le cercle est grand, moins la position indiquée est
précise. En règle générale, la position réelle de la ligne se situe dans le cercle de confiance.
La couleur du cercle de confiance varie également en fonction du degré de confiance :
Vert : - Faible distorsion/confiance élevée.
Bleu : - Distorsion mineure/confiance modérée, procéder avec prudence.
Rouge : - Distorsion excessive/confiance faible, traiter toutes les données et mesures avec précaution.
7. Notez que les distances verticales et horizontales à partir de la ligne cible sont affichées.
Ceci ne doit pas être confondu avec la distance en diagonale par rapport à la cible, cette information n'est pas affichée. La
distance verticale est la profondeur réelle à partir de la base du récepteur. Ceci présente l'avantage de pouvoir déterminer la
profondeur et la position de la cible sans être juste sur la ligne cible. Ainsi, en cas d'obstruction au niveau du point de mesure,
les données peuvent quand même être collectées en plaçant le récepteur sur l'un des côtés de la cible.
Écran Vue en plan 2D
L'écran de la vue en plan 2D montre une image comme si l'opérateur regardait la ligne depuis le dessus du sol. Lorsque la ligne
rouge est au centre et orientée vers l'avant/arrière, l'utilisateur se trouve exactement sur la ligne et orienté dans la direction de
la ligne.
1
Page 14 sur 66
14'5''
12.9mA 32.8kHz
4
1.43m
1.86m
1.43m
1.86m
14'5''
2
12.9mA
3
™
32.8kHz
5
