Le principe de mesure

Plage de mesure axe z
(hauteur du profil)
Qu'est-ce que scanCONTROL ?
Les scanners laser de la série scanCONTROL détectent, mesurent et évaluent les profils sur les
surfaces les plus diverses. Du capteur configuré au système de mesure complexe, avec scanCON-
TROL, Micro-Epsilon propose tout ce dont vous avez besoin.

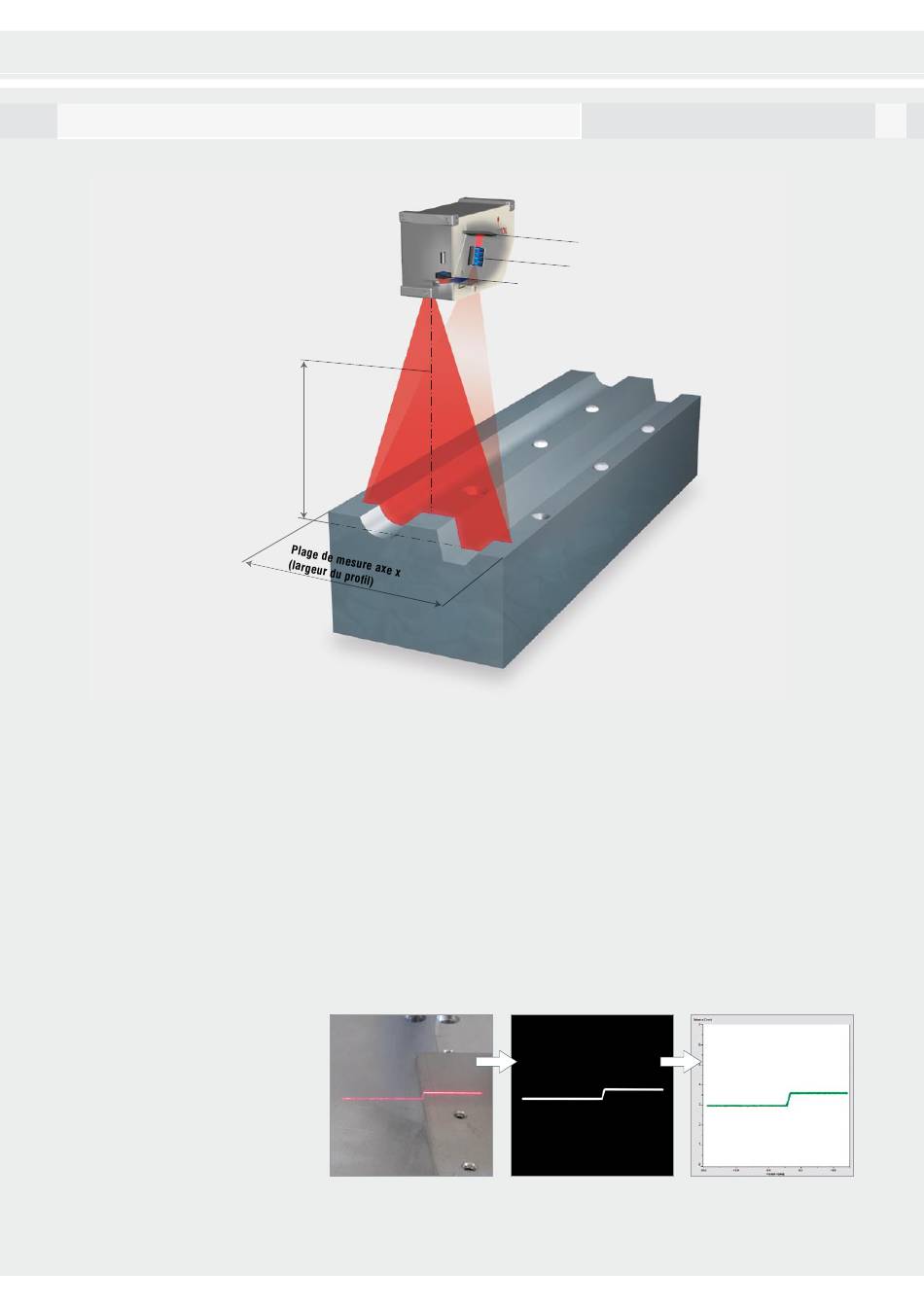

Le principe de mesure
Les scanners laser, souvent également appelés capteurs de profil, font appel au principe de la
triangulation laser pour la détection bidimensionnelle de profils sur les surfaces les plus diverses.
Grâce à une optique spéciale, un faisceau laser est élargi pour donner naissance à une ligne laser
statique projetée sur la surface de l'objet à mesurer. L'optique de réception reproduit la lumière
de cette ligne laser réfléchie de manière diffuse sur une matrice de capteur hautement sensible.
Outre les informations relatives à la distance (axe z), le contrôleur calcule également la position de
chaque point sur la ligne laser (axe x) à partir de cette image de matrice. Les valeurs recueillies sont
ensuite intégrées dans un système de coordonnées bidimensionnel ayant le capteur pour origine.
L'obtention de valeurs de mesure 3D est également possible dans le cas d'objets mobiles ou en
cas de traversée du capteur.
Ligne laser
Projection d'une ligne laser sur la
surface de l'objet à mesurer
Matrice de capteur
L'optique de réception
Optique linéaire
Matrice de capteur (pixel)
La lumière de la ligne laser
réfléchie de manière diffuse est
reproduite sur une matrice de
capteur haut de gamme
Points de mesure x/z calibrés
Calcul de la coordonnée de
distance z et de la position
effective x de chaque point de
mesure sur la ligne laser
