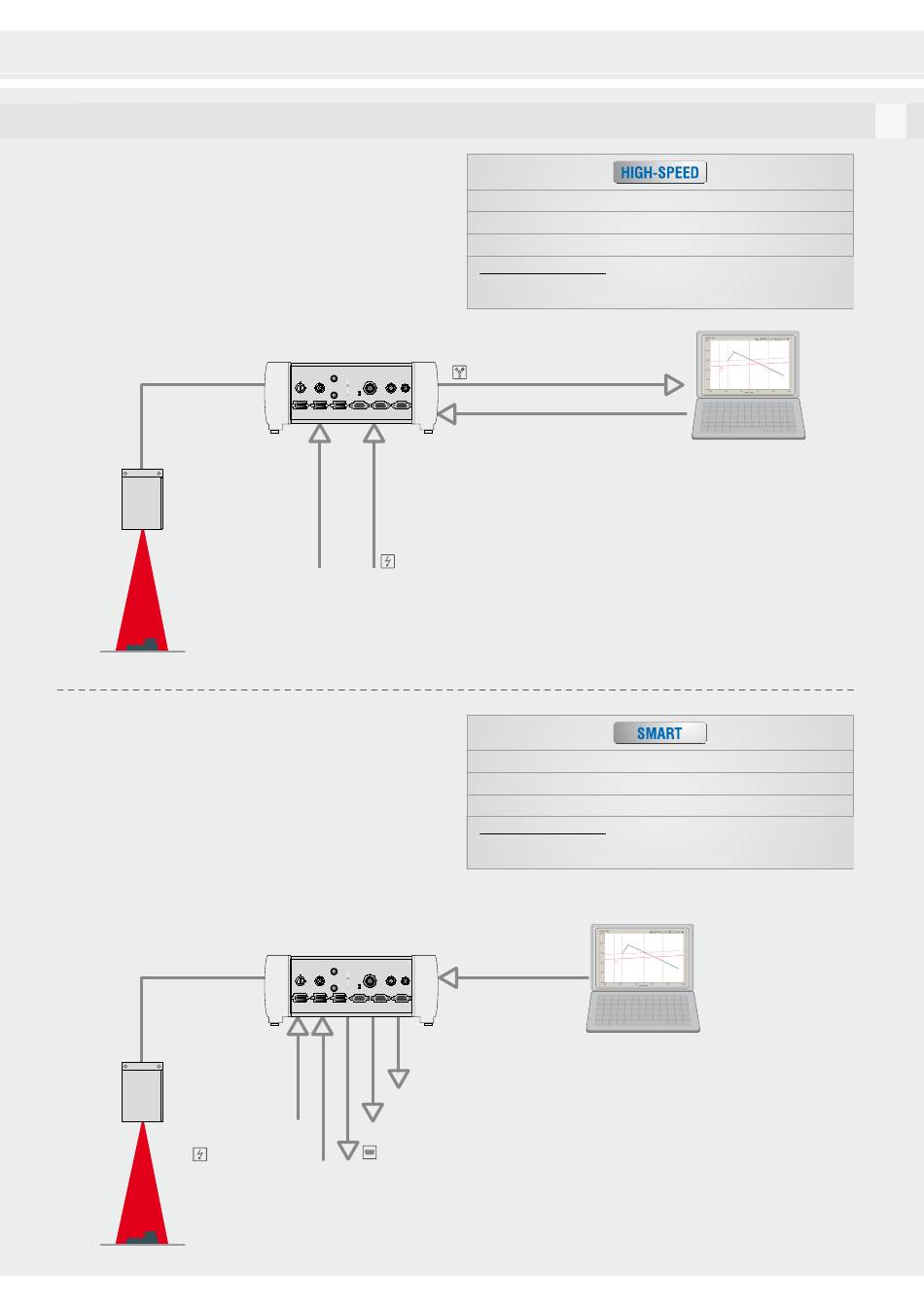

Les profils calibrés : HIGHSPEED
Le modèle scanCONTROL 2800 sert à la transmission de profils calibrés
pour la préparation externe de données, p. ex. dans un PC. Grâce à
l'interface FireWire, le capteur peut être paramétré via un PC à partir d'une
application. Les informations relatives au profil sont également transmises
via cette même interface. Vous trouverez des détails concernant l'interface
de logiciel à partir de la page « Intégration de scanCONTROL dans un
logiciel d'application ».
Les profils évalués : SMART
Le modèle intelligent de la série scanCONTROL 2810 offre une solution
Plug&Play située dans le contrôleur intégré pour les opérations de me-
sure simples telles que le contrôle de différence de niveau, d'angles, de
soudures ou encore de rainures. Le système est à même de reconnaître
les cordons (p. ex. soudure) ou les rainures (p. ex. rainure, fente) et cal-
cule leurs paramètres caractéristiques dans le contrôleur. Il analyse les
valeurs de mesure calculées et met des signaux de commande à dis-
position via des sorties analogiques et numériques. La configuration du
système s'effectue en toute simplicité à l'aide du logiciel de paramétrage
inclus dans la livraison.
Tension d'alimentation
reset
power on
laser off 24VDC sensor analog video
laser on
error
on
control
mode
mode 1
3
mode 2
1394 1394 1394 RS 232 RS 422 synchron
Déclencheur Tension d'alimentation
reset
laser off 24VDC power on sensor
analog video
laser on
error
on
control
mode
mode 1
3
mode 2
1394 1394 1394 RS 232 RS 422 synchron
Déclencheur
Sortie numérique
RS422 / RS232
Contenu de la livraison:
Capteur, contrôleur, câble d'alimentation 3 m,
câble FireWire 3 m, protocole de calibrage
Données du profil
256 000 points de mesure/sec.
FireWire
Commande
Contenu de la livraison:
Capteur, contrôleur, câble d'alimentation 3 m, câble FireWire 3 m,
protocole de calibrage, logiciel Configuration Tools
Paramétrage
Valeurs de mesure analogiques
scanCONTROL 2800-10
scanCONTROL 2800-25
scanCONTROL 2800-100
scanCONTROL 2810-10
scanCONTROL 2810-25
scanCONTROL 2810-100
