Étape 4 – Préparation de la tuyauterie de frigorigène
La tuyauterie de frigorigène est à l'intérieur d'un manchon isolant attaché à l'arrière
de l'appareil. Vous devez préparer la tuyauterie avant de la faire passer dans le trou
du mur. Reportez-vous au chapitre Raccordement de la tuyauterie de frigorigène
pour plus de détails sur les exigences relatives à l'évasement du tuyau, le couple de
serrage, la technique, etc.
La tuyauterie de frigorigène peut sortir du module intérieur de 4 façons :
côté gauche
f
arrière gauche
f
côté droit
f
arrière droit
f

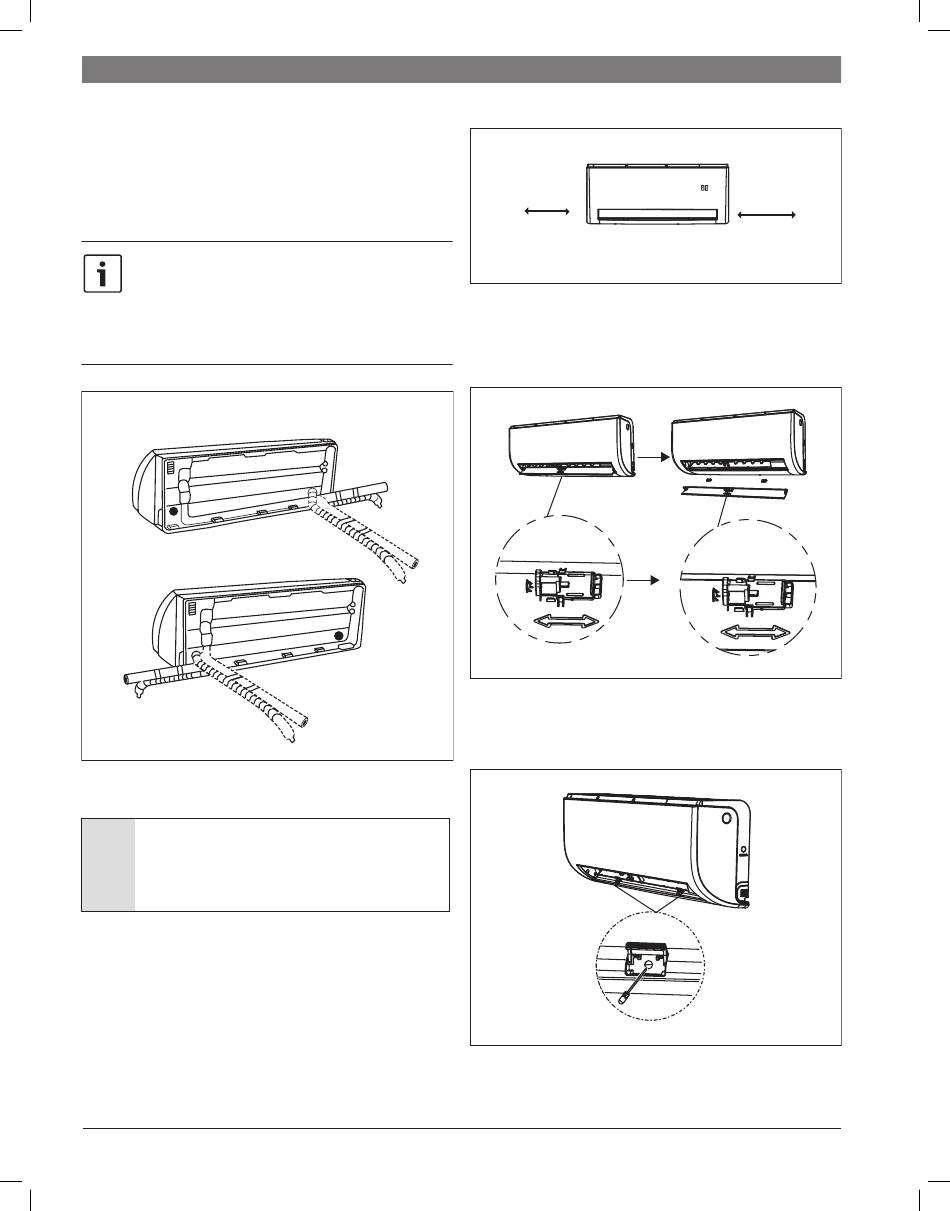

Voir figure 8.
Arrière du module intérieur
Figure 8
ATTENTION
Assurez-vous de ne pas endommager ou pincer la tuyauterie
f
en l'écartant du module. Toute déformation de la tuyauterie
entravera l'efficacité de l'appareil.
Si la tuyauterie de frigorigène est déjà installée dans le mur, procédez ainsi :
Étape 1 - Fixez le module intérieur à la plaque de montage.
f
Gardez à l'esprit que les crochets sur la plaque de montage sont plus petits que
les trous à l'arrière du module. Si vous ne croyez pas disposer d'assez d'espace
pour raccorder les tubes préalablement installés au module intérieur, celui-ci
peut être déplacé à gauche ou à droite d'environ 30-50 mm (1.25-1.95 po),
selon le modèle (voir fig. 9).
Bosch Thermotechnology Corp. | 12.2017
Bosch Gamme Climate 5000 AA Climatiseur/pompe à chaleur type split, sans conduit | 11
30-50mm
(1.2-1.95 po)
Jeu à gauche ou à droite
Figure 9
Étape 2 – Préparez la tuyauterie de frigorigène:
f
1.
Démontez le déflecteur :
Figure 10
2.
Ouvrez le panneau et fixez sa position. D'abord, dévissez les
2 vis illustrées sur la figure ci-dessous (fig. 11).
Figure 11
30-50mm
(1.2-1.95 po)
