7 - OPÉRATIONS ET OPTIONS STANDARD DE COMMANDE
Le tableau ci-après récapitule les sélections possibles des points de
consigne selon le type de régulation (locale, à distance, réseau) et
les paramètres suivants :
Mode de fonctionnement chaud/froid
•
•
Sélection consigne.
•
État du contact de sélection consigne
•
État du programme horaire 2 pour la sélection du point de
consigne
État des paramètres
Sélection
consigne
SP_SEL
(Local/Réseau)
(Local/
Réseau)
Consigne
contact
(à distance)
1
sp1
2
sp2
3
sp3
0
auto
0
auto
0
auto
1
sp1
2
sp2
0
auto
0
auto
7.5.2
Décalage
Le décalage est une modification du point de contrôle actif destinée à
ajuster au mieux la puissance requise de la machine à la demande.
La source du décalage peut être fournie par l'un des
paramètres suivants :
•
Température de l'air extérieur (qui donne une mesure des
tendances de charge pour le bâtiment).
•
Température de l'eau de retour (la différence de températures
de l'échangeur fournit une moyenne de la charge du
bâtiment).
•
Signal de décalage 4-20 mA signal (la lecture du signal 4-20
mA / température externe indique la tendance de charge).
La source du décalage peut être configurée dans le menu Config
Chaud/Froid (HCCONFIG). En réponse à une modification de
lecture de la température extérieure, du delta T ou du signal de
décalage 4-20 mA, le point de contrôle est décalé pour optimiser les
performances de l'unité.
Pour définir Select Décalage Froid / Chaud
1. Accéder au menu Configuration.
Config Chaud/Froid
2. Sélectionnez
Select Décalage Froid
3. Régler le paramètre
Select Décalage Chaud
Select Décalage Froid [cr_sel]
Select Décalage Chaud [hr_sel].
0 = Rien
2 = Delta T
1 = OAT
3 = 4-20 mA
Les unités font appel à deux types de décalage du point de contrôle, le
décalage du point de contrôle de refroidissement et celui du point de
contrôle de chauffage. L'option aéroréfrigérant condenseur dispose
d'un décalage du point de consigne de condensation qui peut être
appliqué si ce dernier est basé sur la lecture de température de l'air
extérieur (source du décalage = OAT).
Le décalage est une fonction linéaire basée sur trois
paramètres :
•
Une référence correspondant à un décalage nul (température
de l'air extérieur, delta T ou signal 4-20 mA – aucune valeur
de décalage).
Consigne
Point de
mode
consigne actif
occupé
[SP_OCC]
consigne de
-
froid 1
Consigne de
-
froid 2
consigne de
-
stockage de glace
consigne de
occupé
froid 1
Consigne de
inoccupé
froid 2
Consigne de
vacances
froid 2
-
consigne chaud 1
-
Consigne chaud 2
occupé
consigne chaud 1
inoccupé
Consigne chaud 2
(HCCONFIG).
[cr_sel] ou
[hr_sel].
•
Une référence à laquelle le décalage est maximal (température
extérieure ou delta T ou signal 4-20 mA – valeur maximale du
décalage).
•
La valeur maximale de décalage.
Mode refroidissement (LG - LGN)
Le décalage du point de contrôle de refroidissement sert à commander
le décalage de la température de l'eau de l'évaporateur. Le décalage
du point de contrôle de chauffage ne sert pas à commander la
température dans la boucle d'eau du condenseur.
Le décalage chaud peut être utilisé pour décaler le point de consigne
de condensation de manière à optimiser le fonctionnement du
condenseur. Ce n'est possible que lorsque la source du décalage
est la température extérieure. Le delta T n'est pas utilisé.

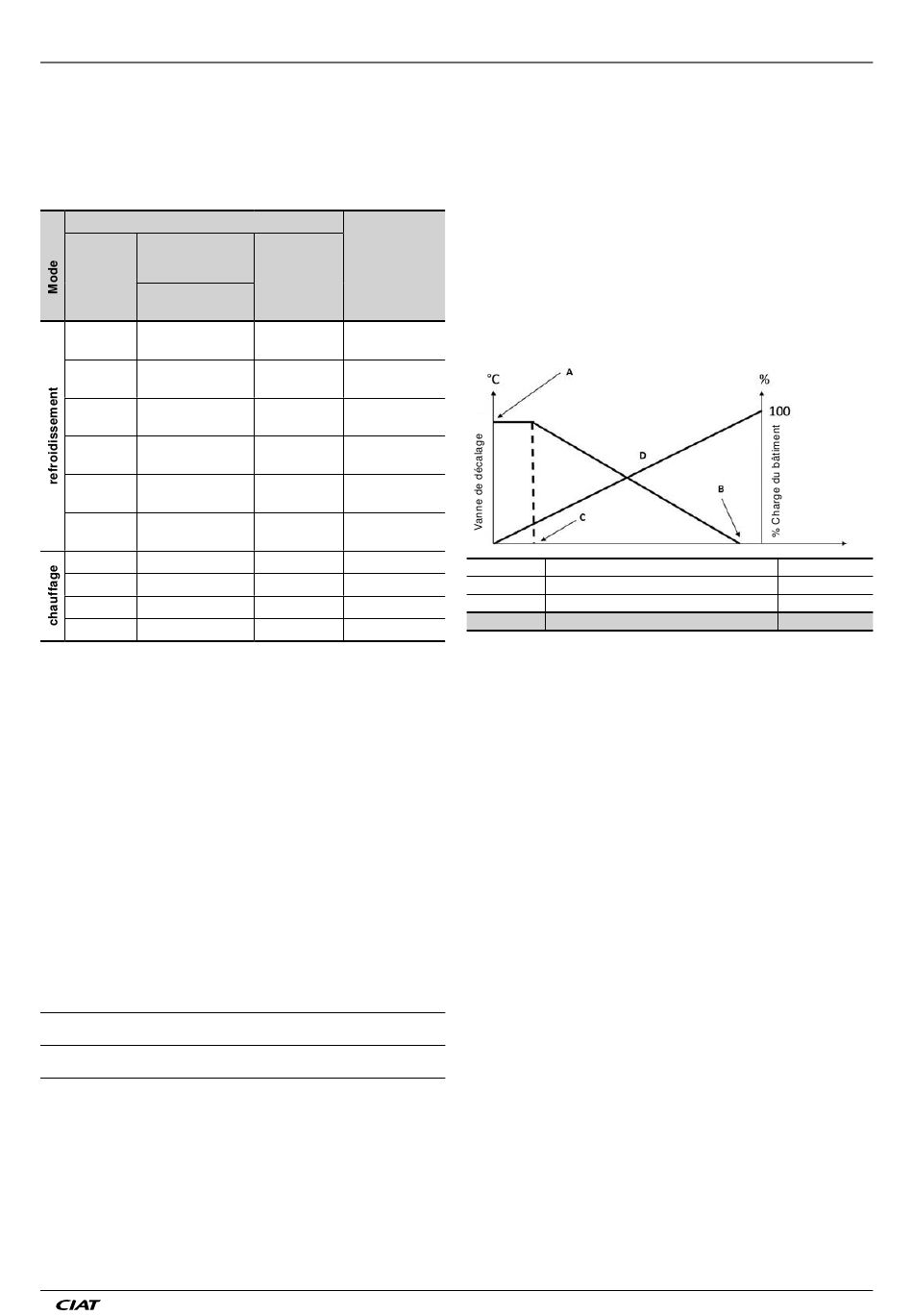

Exemple de décalage en mode refroidissement
10
Température de l'air extérieur (OAT)
3
Delta T° à l'échangeur.
4
no_reset
Légende :
A : Valeur maximale de décalage B : OAT / delta T / 4-20 mA pour aucun décalage
C : OAT / delta T / 4-20 mA pour un décalage complet
Mode de chauffage (LG)
Le décalage du point de contrôle de chauffage sert à commander
le décalage de la température de l'eau du condenseur.
Dans les deux cas (mode refroidissement et mode de chauffage) les
paramètres de décalage, à savoir la pente, le décalage et la valeur
maximale, sont configurables dans le menu Reset Config Rese
(RESETCFG).
7.6
Régulation de puissance
La régulation Connect Touch ajuste le nombre de compresseurs
actifs pour maintenir la température de l'échangeur à son point
de consigne. La précision de ce maintien dépend de la puissance
de la boucle d'eau, du débit, de la charge et du nombre d'étages
disponibles sur l'unité.
Le système de régulation prend continuellement en compte l'erreur
de température par rapport au point de consigne ainsi que le taux
de variation de cette erreur et la différence entre les températures
de sortie et d'entrée d'eau pour déterminer le moment optimal pour
ajouter ou supprimer un étage de puissance.
Si le même compresseur a trop de démarrages (par heure) ou
de cycles de fonctionnement inférieurs à une minute à chaque
démarrage, la réduction des démarrages de compresseur est
activée automatiquement, d'où une régulation moins précise de la
température de sortie d'eau.
Les pressions élevées ou faibles, ainsi que l'état de la boucle
d'eau, peuvent également affecter la précision de la régulation
de température. Les compresseurs sont mis en marche et en
arrêt dans une séquence conçue pour équilibrer leur nombre de
démarrages (valeur pondérée par leur temps de fonctionnement).
FR - 23
Entrée analogique
sélection
D : Charge du bâtiment
DYNACIAT LG - LGN
•
•
•
•
•
•
•
•
•
•
•
20
5
20
full_reset
