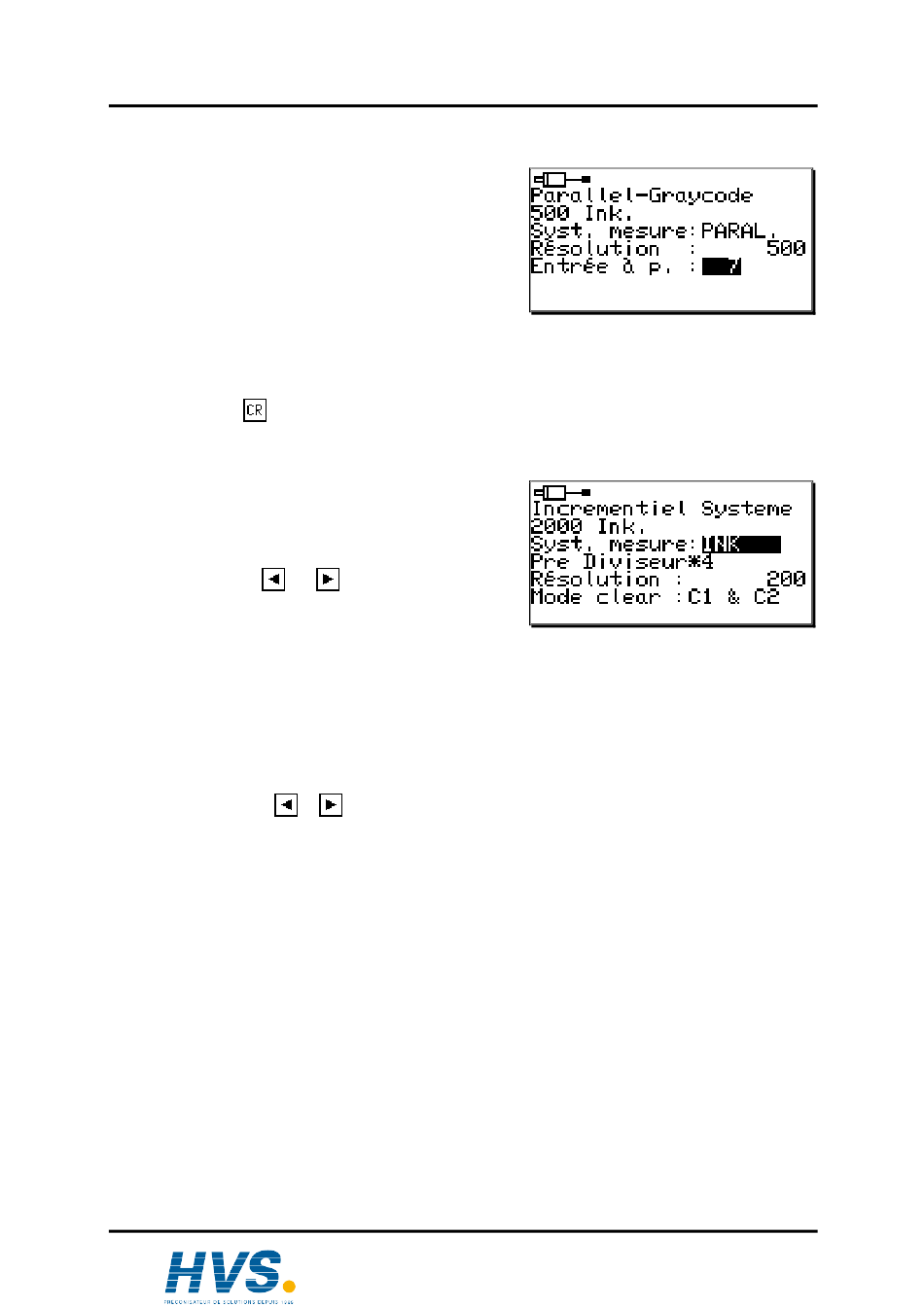

7.4.1.5.2. Système de mesure du déplacement parallele Gray
Si vous avez fait le choix "PARAL." dans l'entrée de donnée
du système de mesure du déplacement dans le menu
système de mesure du déplacement spécial, alors le menu
suivant apparait sur l'écran:
1.
Entrez tout d'abord le degré de finesse du système de
mesure du déplacement parallèl gray.
Ici p.e: 500 pas.
2.
Entrez à présent l'entrée du bit à valeur minimale (LSB).
Pour notre exemple, la position du LSB serait p.ex. à l'entrée 7. Pour un degré de finesse de 500 pas,
on nécessite 9 bits de degré de finesse. Avec la position du LSB, CamCon détermine automatiquement
la position des entrées et cela dans un ordre croissant. Dans notre exemple, les entrées 7 à 16
seraient occupées par les bits du codeur d'ecart angulaire parallele.
3
Avec la touche
, vous confirmez les données que vous avez entrées et quittez ce menu.
7.4.1.5.3. Système de mesure du déplacement incrémentiel
Si vous avez choisi "INK" dans l'entrée de donnée du système
de mesure du déplacement dans le menu système de mesure
du déplacement special, alors le menu suivant apparait sur
l'écran:
1.
Entrez tout d'abord la ,valeur du coefficent en appuyant
sur les touches
multiplie les impulsions rentrantes du système de mesure
du déplacement avec la valeur réglée. Les coefficent
suivants peuvent être entrés: "*4", "*2", "*1", "/2", "/4", "/8", "/16", "/32", "/64", "/128", "/256", "/512".
Ici, le coefficent est réglé sur "*4". Cela signifie qu'un système de mesure du déplacement avec 500
impulsions de degré de finesse met à disposition de l'appareil 2000 impulsions (quadruple).
2.
Maintenant vous entrez dans le champ du degré de finesse le nombre maximal d'impulsions
nécessaires. Cette valeur est alors le degré de finesse maximal que le CamCon va évaluer. Si le
nombre d'impulsions comptées dépasse ce qui a été reglé comme degré de finesse, le CamCon
s'enclenche en erreur "Pos-Err:3". Dans ce cas, le degré de finesse doit être réglé plus grand ou bien
la valeur effective doit être mise sur zéro en etablissant un signal Clear.
3.
Dans le champ "mode Clear", il vous faut régler les fonctions des entrées ajoutées C1 et C2 en
utilisant les touches
"C1 & C2"
Si les entrées C1 et C2 sont high, le compteur est mis à zéro.
"/C1 & C2"
Si l'entrée C1 est low et l'entrée C2 high, le compteur est mis à zéro.
"C1 & /C2"
Si l'entrée C1 est high et l'entrée C2 low, le compteur est mis à zéro.
"/C1 & /C2"
Si l'entrée C1 est low et l'entrée C2 et low, le compteur est mis à zéro.
"C1 : W "
Si l'entrée C1 est high, le compteur est mis à zéro.
Si l'entrée C2 est high, plus aucune impulsion du système de mesure du déplacement
n'est comptée. (Wait)
"/C1 : W "
Si l'entrée C1 est low, le compteur est mis à zéro.
Si l'entrée C2 est high, plus aucune impulsion du système de mesure du déplacement
n'est comptée. (Wait)
"C1 : /W "
Si l'entrée C1 est high, le compteur est mis à zéro.
Si l'entrée C2 est low, plus aucune impulsion du système de mesure du déplacement
n'est comptée. (Wait)
"/C1 : /W ".
Si l'entrée C1 est low, le compteur est mis à zéro.
Si l'entrée C2 est low, plus aucune impulsion du système de mesure du déplacement
n'est comptée. (Wait)
Remarque: Le "Mode Clear" du CamCon ne peut pas être modifié. Pour cette raison, ce point de menu
n'est pas disponible dans le CamCon DC16.
Remarque: Dans le CamCon DC90, vous n'avez pas de systeme de mesure du deplacement incrementiel
à disposition
Edition: 20.03.02
et
. Le coefficent divise ou
et
. Vous avez ici le choix entre 8 sortes de fonctions possibles.
