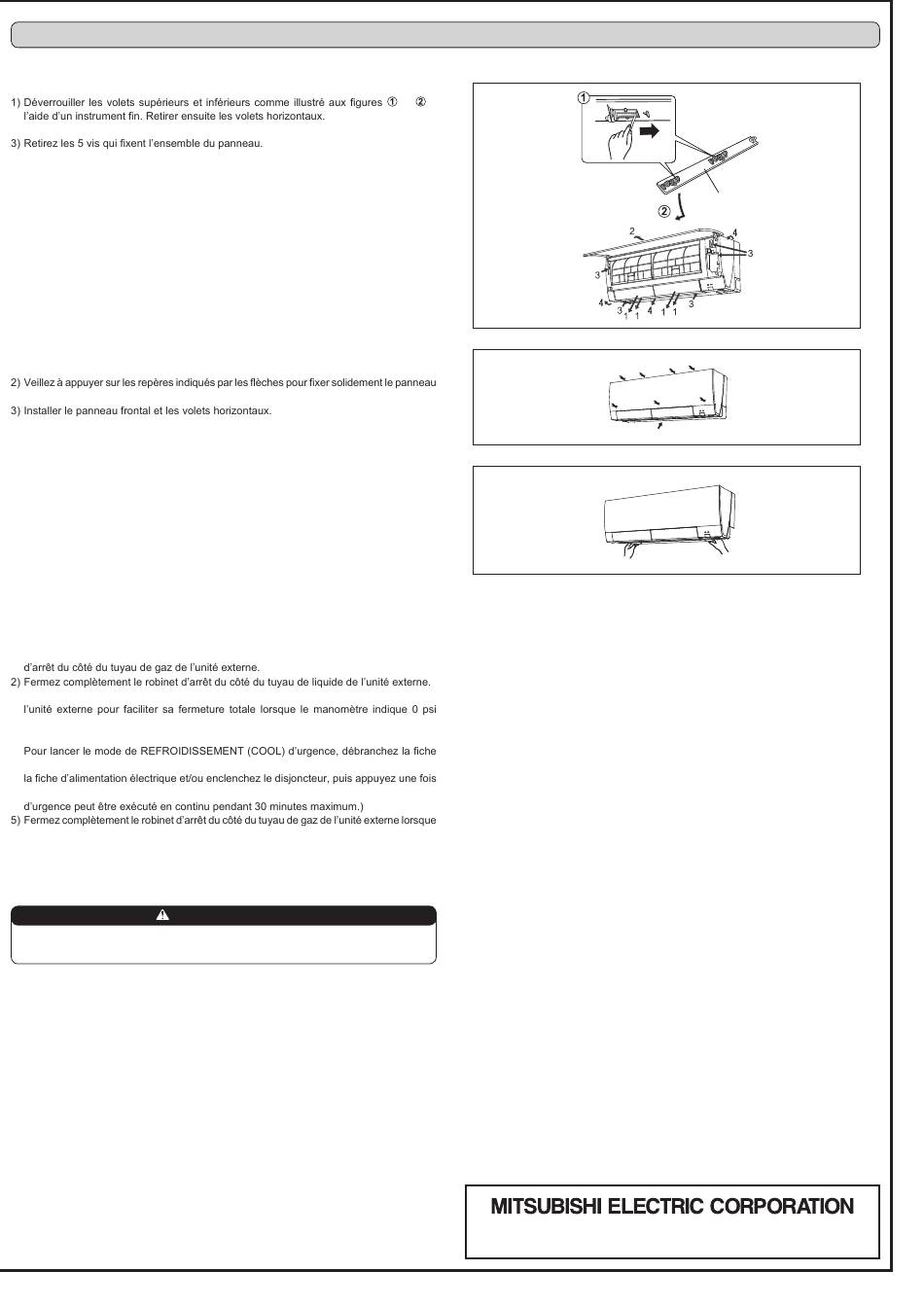

5. DEPLACEMENT ET ENTRETIEN

5-1. DEPOSE ET INSTALLATION DU PANNEAU

Dépose
2) Déposer le panneau frontal.
4) L'ensemble du panneau se compose de 3 composants. Retirez-les dans l'ordre suivant:
droite, gauche, et centre bas. Pour retirer le composant droit, tirer sur le coin supérieur
droit. Pour retirer le composant gauche, tirer sur le coin inférieur gauche. Pour retirer le
composant centre bas, détacher le crochet sur son port central supérieur.
Pose
1) Remontez le panneau en suivant la procédure de dépose en sens inverse.
sur l'unité.

5-2. DEPOSE DE L'UNITE INTERNE

Retirez la partie inférieure de l'unité interne du gabarit d'installation.
Lors de la libération de la partie en coin, libérez les parties inférieures gauche et droite
de la partie en coin de l'unité interne et tirez-les vers le bas et vers l'avant comme indiqué
sur l'illustration de droite.
5-3. PURGE
Lors du déplacement ou de la mise au rebut du climatiseur, il est nécessaire de purger le
système en suivant la procédure ci-dessous de façon à ne pas libérer de réfrigérant dans
l'atmosphère.
1) Raccordez la vanne du collecteur à jauge à l'ouverture de service du robinet
3) Fermez presque complètement le robinet d'arrêt du côté du tuyau de gaz de
[Jauge] (0 Mpa).
4) Lancez le mode de REFROIDISSEMENT (COOL) d'urgence.
d'alimentation électrique et/ou coupez le disjoncteur. Au bout de 15 secondes, rebranchez
sur l'interrupteur de secours (E.O. SW). (Le mode de REFROIDISSEMENT (COOL)
le manomètre indique (0,1 à 0 psi [Jauge] 0,05 à 0 Mpa).
6) Arrêtez le mode de REFROIDISSEMENT (COOL) d'urgence.
Pour arrêter le fonctionnement, appuyez plusieurs fois sur l'interrupteur de secours (E.O.
SW) jusqu'à ce que les témoins LED s'éteignent. Consultez les instructions d'utilisation
pour plus d'informations.
AVERTISSEMENT
Pendant l'opération d'aspiration du réfrigérant, arrêtez le compresseur avant
de débrancher les tuyaux de réfrigérant. Le compresseur peut éclater si de l'air,
etc. pénètre à l'intérieur.
et à
HEAD OFFICE: TOKYO BUILDING, 2-7-3, MARUNOUCHI, CHIYODA-KU,
TOKYO 100-8310, JAPAN
Déver-
rouiller
Volets supérieurs
et inférieurs
