MP100H/MP400H
Meteorologie-Fühler
Bedienungsanleitung
Sicherheitshinweise:
A
Achtung !
Dieses Symbol weist auf eine Information hin, deren Nichtbeachtung
zu umfangreichen Sachschäden führen kann.
Die Sicherheitshinweise sind unbedingt zu beachten.
1. Einführung
Die Meteorologie-Fühler der Serie MP100H/MP400H sind Messwandler für re-
lative Feuchte und Temperatur.
Die Messung erfolgt durch das aufsteckbare Sensormodul HygroClip S3.
Als Option können die Fühler mit einem zusätzlichen PT100 Temperaturfühler
ausgestattet werden, wobei dieser dann die Temperaturmessung übernimmt.
Die beiden Serien MP100H/MP400H unterscheiden sich nur in den Analogaus-
gangssignalen.
Die Serie MP100H hat lineare Ausgangssignale 0...1V.
Die Serie MP400H hat lineare Ausgangssignale 0...20mA oder 4...20mA.
Die mechanische Ausführung und die Abmessungen beider Serien sind iden-
tisch.

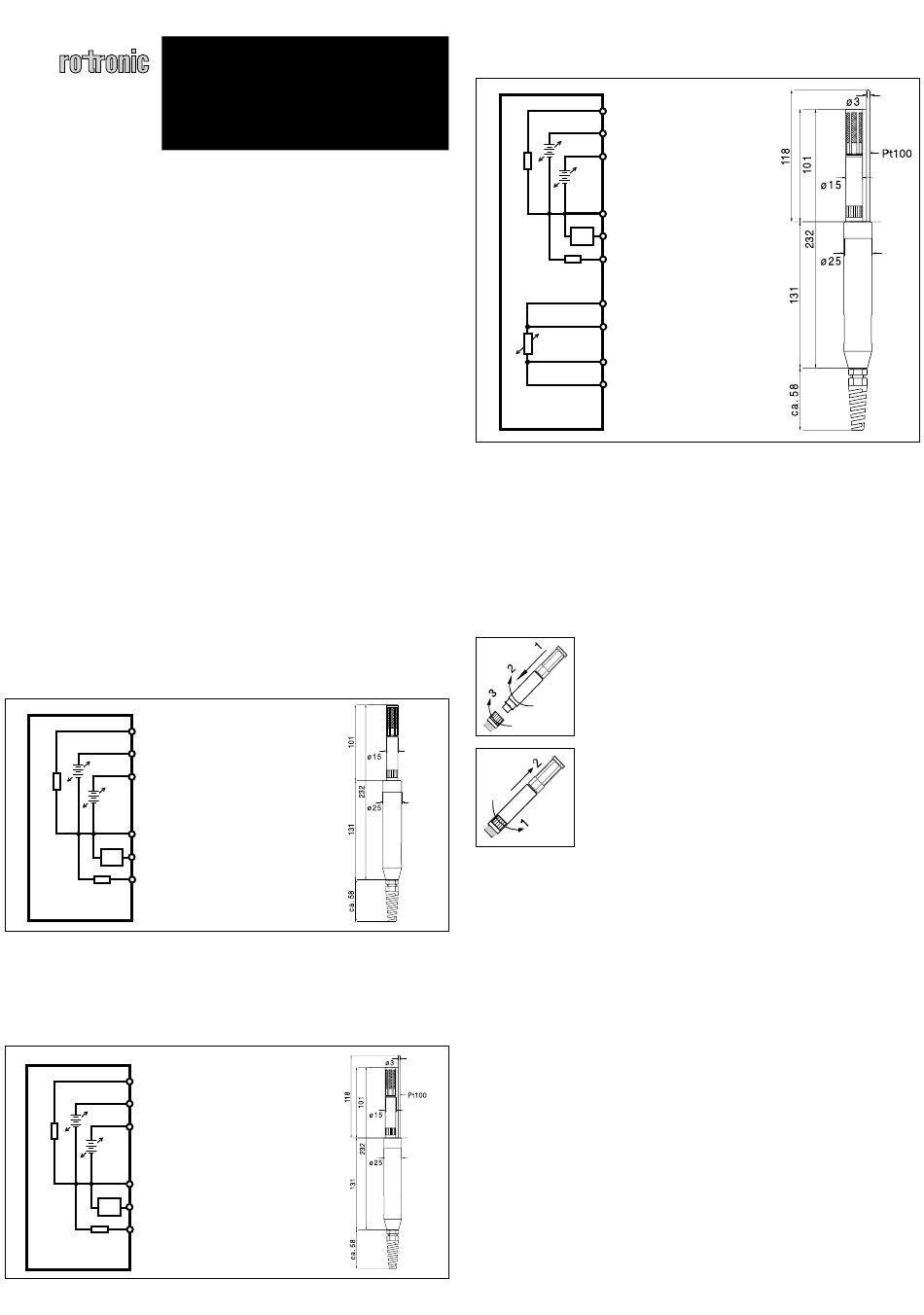

2. Typenübersicht und elektr. Anschluss
A
Achtung!
Falsche Versorgungsspannungen sowie zu hohe Belastungen der
Ausgänge können die Elektronik zerstören.
Die folgenden drei Varianten sind jeweils für beide Serien, d.h. für die Serie
MP100H und die Serie MP400H gültig.
2.1. Messung der relativen Feuchte und Temperatur mit Sensormodul HygroClip S3
Ausgangssignale: Je 1 lineares Analogsignal für rel. Feuchte und Temperatur
+ VDC
RH-out weiss
T1-out
GND
DIO
DIO
Sig-0*
2.2 Messung der rel. Feuchte mit Sensormodul HygroClip S3.
Temperaturmessung erfolgt durch separaten PT100-Fühler
Ausgangssignale: Je 1 lineares Ausgangssignal für relative Feuchte und
Temperatur
+ VDC
RH-out weiss
T2-out
GND
DIO
DIO
Sig-0*
Steckerstift
grün 1
6
braun 4
grau 2
blau 5
gelb 3
Schirm E
Steckerstift
grün 1
6
braun 4
grau 2
blau 5
gelb 3
Schirm E
2.3. wie 2.2, jedoch lineares Ausgangssignal nur für rel. Feuchte.
Temperatur-Ausgang: PT100- Fühler in 4 leiter-Schaltung direkt herausgeführt
+ VDC
RH-out
T1-out
GND
DIO
DIO
Sig-0*
4, 3
4, 3, 2
PT 100
4, 3, 2
4
* SIG –0 nur bei MP100H
Die Kabelkompensation SIG-0 muss am Anschlusskabelende mit dem GND-Lei-
ter verbunden werden.
DIO = digitaler Ausgang des HygroClip
3. Inbetriebnahme
A
Achtung!
Als nächsten Schritt das steckbare Sensormodul HygroClip S3 wie folgt
anschliessen:
- HygroClip anschliessen
Den HygroClip nach nebenstehender Zeichnung in die
Aussparungen des Sicherungsringes Stecken, mit leich-
tem achsialem Druck im Uhrzeigersinn drehen, bis er ganz
eingesteckt werden kann. Den Sicherungsring im Uhr-
zeigersinn drehen.
- HygroClip entfernen
Lösen Sie den HygroClip aus dem Montageteil durch
drehen des Sicherungsringes im Gegenuhrzeigersinn bis
zum Anschlag. Der HygroClip kann abgezogen werden.
Alle ROTRONIC-Fühler sind werkjustiert,weshalb sich eine Kontrolle nach der
Montage erübrigt.
4. Fehlerquellen
Messwerte können durch folgende Einflüsse beeinträchtigt werden:
Temperaturfehler
Durch zu kurze Angleichzeit, Sonneneinstrahlung usw.
Feuchtefehler
Durch Dampf, Wasserspritzer, Tropfwasser oder Kondensation am Sensor usw.
Jedoch wird die Reproduzierbarkeit und Langzeitstabilität dadurch nicht
beeinträchtigt,auch wenn der Fühler über längere Zeit einer hohen Feuchte oder
Sättigung mit Wasserdampf ausgesetzt wurde.
Verschmutzung
Durch Staub in der Luft. Das Filter des aufgesteckten Sensormoduls HygroClip
ist, abhängig vom Verschmutzungsgrad des Messortes,periodisch zu reinigen
oder zu ersetzen. Bestellcode des Ersatzfilters: SP-WH3-15 (Farbe weiss)
A
Achtung!
Filter sorgfältig abschrauben, um die Sensoren nicht zu beschädigen.
Steckerstift
grün
weiss
braun
grau
blau
gelb
Leiter rot
Leiter rosa
Leiter schwarz
Leiter violet
Schirm
