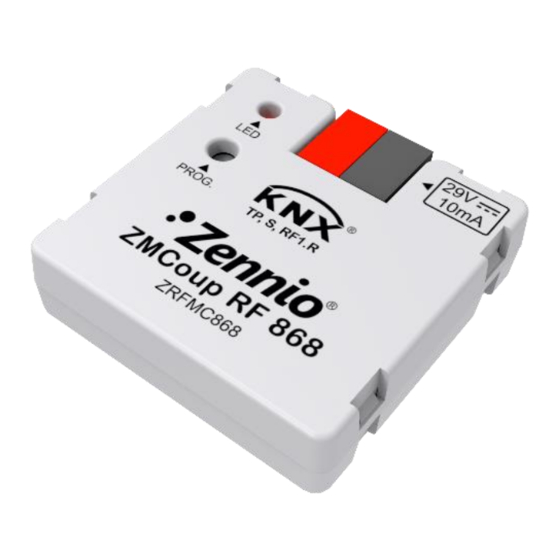

- Page 1 ZMCoup RF 868 / 915 Coupleur de moyens KNX TP/RF ZRFMC868 ZRFMC915 Version du programme d'application: 1.0 Version du manuel de l'utilisateur: [1.0]_a www.zennio.fr...
-
Page 2: Table Des Matières
ZMCoup RF 868 / 915 SOMMAIRE Sommaire ............................2 1 Introduction ..........................3 ZMCoup RF 868 / ZMCoup RF 915 ................. 3 Installation ........................4 2 Configuration ........................... 5 ZMCoup RF comme coupleur RF/TP ................5 ZMCoup RF comme retransmetteur ................7 Filtre de télégrammes. -
Page 3: Introduction
ZMCoup RF 868 / 915 1 INTRODUCTION 1.1 ZMCoup RF 868 / ZMCoup RF 915 Le ZMCOUP RF constitue la solution Zennio pour l'interconnexion des lignes KNX de paire tressée et le moyen RF. Ligne de zone Ligne Principale ZMCoup... -
Page 4: Installation
ZMCoup RF 868 / 915 Possibilité de l'utiliser comme coupleur de zones ou lignes tenant comme ligne principale ou ligne principale de zones une ligne TP Filtrage de trafic selon la topologie du projet et selon la table d'adresses intégrée. -
Page 5: Configuration
ZMCoup RF 868 / 915 2 CONFIGURATION ZMCoup RF permet l'interconnexion d'un bus KNX et un réseau RF pouvant être utilisé comme coupleur de ligne (pour accoupler une ligne RF à une ligne principale) et comme retransmetteur RF 2.1 ZMCoup RF COMME COUPLEUR RF/TP Le ZMCOUP RF peut être utiliser comme un coupleur de lignes (pour accoupler une ligne à... - Page 6 ZMCoup RF 868 / 915 Il est important de tenir en compte que dans les lignes ou zones de RF il est nécessaire d'identifier chacune d'elles avec un domaine de RF unique qui permet d'isoler les lignes les unes des autres. Le domaine forme partie de chaque message RF pour autant, chaque dispositif du réseau RF acceptera...
-
Page 7: Zmcoup Rf Comme Retransmetteur
ZMCoup RF 868 / 915 2.2 ZMCoup RF COMME RETRANSMETTEUR Le ZMCoup RF proportionne la possibilité d'agir aussi comme un retransmetteur du moyen RF, en activant cette option dans l'onglet de configuration du dispositif sur ETS. Figure 5 Retransmetteur La fonctionnalité du retransmetteur sert pour augmenter l'échelle de portée du dispositif origine de la communication RF. -
Page 8: Filtre De Télégrammes
ZMCoup RF 868 / 915 2.3 FILTRE DE TÉLÉGRAMMES. Le ZMCoup RF proportionne deux types de filtrage complémentaires: Filtrage d'adresses de groupe: ETS génère une table d'adresses de groupe basé sur le projet actuel. Cette table se transfère au coupleur lorsque se réalise un téléchargement complet sur lui. - Page 9 ZMCoup RF 868 / 915 Exemple: si ce paramètre le coupleur de lignes pour filtrer les adresses de groupe dans les deux sens, lorsqu'il se reçoit un télégramme depuis la ligne principale destiné à un adresse de groupe, vérifiera qu'il existe un dispositif sur la ligne secondaire avec des objets qui ont assignés cette adresse de groupe (ou du moins il a été...
-
Page 10: Led De Trafic Rf
ZMCoup RF 868 / 915 Notes: Le dispositif qui génère le télégramme doit tenir assigné une adresse physique qui correspond réellement à sa ligne. Dans la Figure 3, si le dispositif avec l'adresse physique 3.1.1 (par exemple, un programmateur USB-KNX) passe à tenir l'adresse 7.7.255, il ne sera pas capable de faire arriver les télégrammes comme par exemple, le dispositif avec adresse 4.0.1. -
Page 11: Paramétrage Ets
Tenez en compte que, sur la ligne sur laquelle il se trouve, il doit avoir un type de moyen RF, plus d'établir l'adresse de domaine RF. Figure 8 ZMCoup RF 868 / 915 comme coupleur de ligne. Note: ce programme d'application ne contient pas d'objet de communication. - Page 12 ZMCoup RF 868 / 915 3.1 TP Cet écran permet de paramétrer le comportement du ZMCoup RF pour ce qui est des télégrammes qui se reçoivent depuis la ligne principale (moyen TP). Figure 9 Onglet de configuration de la ligne principale (IT) Acheminé...
- Page 13 ZMCoup RF 868 / 915 Télégrammes Broadcast [Acheminer tous (normal) / Bloquer tous]: établie l'action désirée pour les télégrammes destinés à l'adresse 0/0/0. Confirmation: établie quand le coupleur de ligne doit confirmer (au moyen de l'envoi d'un message ACK immédiat ou IACK) la réception de télégrammes.
- Page 14 ZMCoup RF 868 / 915 3.2 RF Cet écran permet de paramétrer le comportement du ZMCoup RF, pour ce qui est des télégrammes qui se reçoivent depuis la ligne RF. Figure 10 Onglet de configuration de la ligne (RF) Acheminé Les paramètres disponibles pour l'acheminement des télégrammes depuis le moyen RF, sont totalement analogues à...
- Page 15 ZMCoup RF 868 / 915 Venez poser vos questions sur les dispositifs Zennio : http://support.zennio.com Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Espagne). Tel. +33 1 76 54 09 27 www.zennio.fr info@zennio.fr http://www.zennio.fr Support technique :...
