ASROCK ALiveNF7G-HDready Mode D'emploi page 144

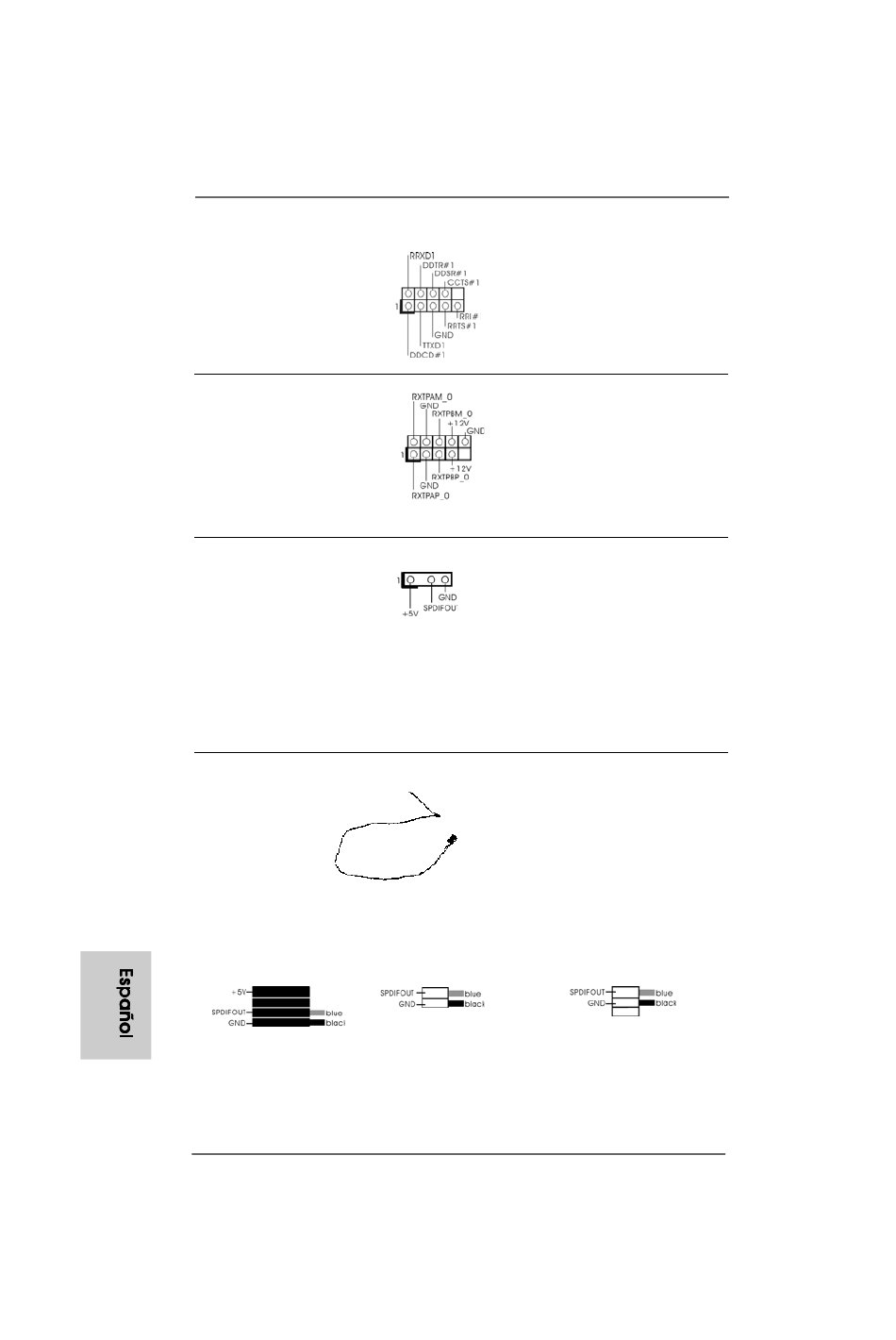

Cabezal del puerto COM
(9-pin COM1)
(vea p.2, No. 1)
Jefe de IEEE 1394
(9-pin FRONT_1394)
(ver p.2, No. 25)
Cabecera HDMI_SPDIF
(HDMI_SPDIF1 de 3 pin)
(ver p.2, No. 29)
Cable HDMI_SPDIF
(Opcional)
A. Extremo negro
1 4 4 1 4 4 1 4 4
1 4 4 1 4 4
ASRock
C
B
A
B. Extremo blanco (2 patillas)
ALiveNF7G-HDready
Este cabezal del puerto COM
se utiliza para admitir un
módulo de puerto COM.
Además de un puerto de IEEE
1394 del defecto en el panel de
I/O, hay un jefe de IEEE 1394
(FRONT_1394) en esta placa
base. Este jefe de IEEE 1394
puede apoyar un puerto de
IEEE 1394.
Cabecera HDMI_SPDIF. Ofrece
una salida SPDIF la tarjeta VGA
HDMI, permite al sistema
conectarse a dispositivos de
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
Conecte el extremo negro (A) del
cable HDMI_SPDIF en la
cabecera HDMI_SPDIF de la
placa base. Conecte después el
extremo blanco (B o C) del cable
HDMI_SPDIF en el conector
HDMI_SPDIF de la tarjeta VGA
HDMI.
C. Extremo blanco (3 patillas)
Motherboard
