5.5 Ηλεκτρική Συνδεσμολογία Εισόδων και Εξόδων
Ο MCE-22/C είναι εξοπλισμένος με 2 ψηφιακές εισόδους, μια αναλογική είσοδο και 2 ψηφιακές εξόδους, έτσι
ώστε να μπορεί να αντεπεξέρχεται στις περιπτώσεις των πλέον πολύπλοκων εγκαταστάσεων.
Στο Σχήμα 4, Σχήμα 5, και Σχήμα 6 δίνονται σαν παράδειγμα μερικές πιθανές διαμορφώσεις των εισόδων
και των εξόδων.
Ο εγκαταστάτης θα πρέπει να καλωδιώσει τις επιθυμητές επαφές εισόδου και εξόδου και να διαμορφώσει τις
σψετικές λειτουργίες όπως επιθυμεί (παραπέμπουμε στην παρ. 5.5.1, παρ. 5.5.2 και παρ. 5.5.3).
5.5.1 Ψηφιακές είσοδοι
Στη βάση της κλέμμας 18 πόλων είναι τυπωμένοι οι ακροδέκτες των ψηφιακών εισόδων:
- I1: Ακροδέκτες 16 και 17
- I2: Ακροδέκτες 15 και 16
- I3: Ακροδέκτες 13 και 14
- I4: Ακροδέκτες 12 και 13
Το άναμμα των εισόδων μπορεί να γίνεται με συνεχές και με εναλλασσόμενο ρεύμα. Στη συνέχεια
αναφέρονται τα ηλεκτρικά χαρακτηριστικά των εισόδων (παραπέμπουμε στον Πίνακας 4).
Ηλεκτρικά χαρακτηριστικά των εισόδων
Ελάχιστη τάση θέσης σε λειτουργία [V]
Μέγιστη τάση στάσης [V]
Μέγιστη επιτρεπτή τάση [V]
Καταναλισκόμενο ρεύμα στα 12V [mA] 3,3
Μέγ. Επιτρεπτή διατομή του καλωδίου
[mm²]
ΣΗΜΑΝΤΙΚΟ Οι είσοδοι ελέγχονται με οποιαδήποτε πολικότητα (θετική ή αρνητική ως προς την αντίστοιχη
επιστροφή γείωσης)
Πίνακας 4: Ηλεκτρικά χαρακτηριστικά των εισόδων
ΕΛΛΗΝΙΚΑ

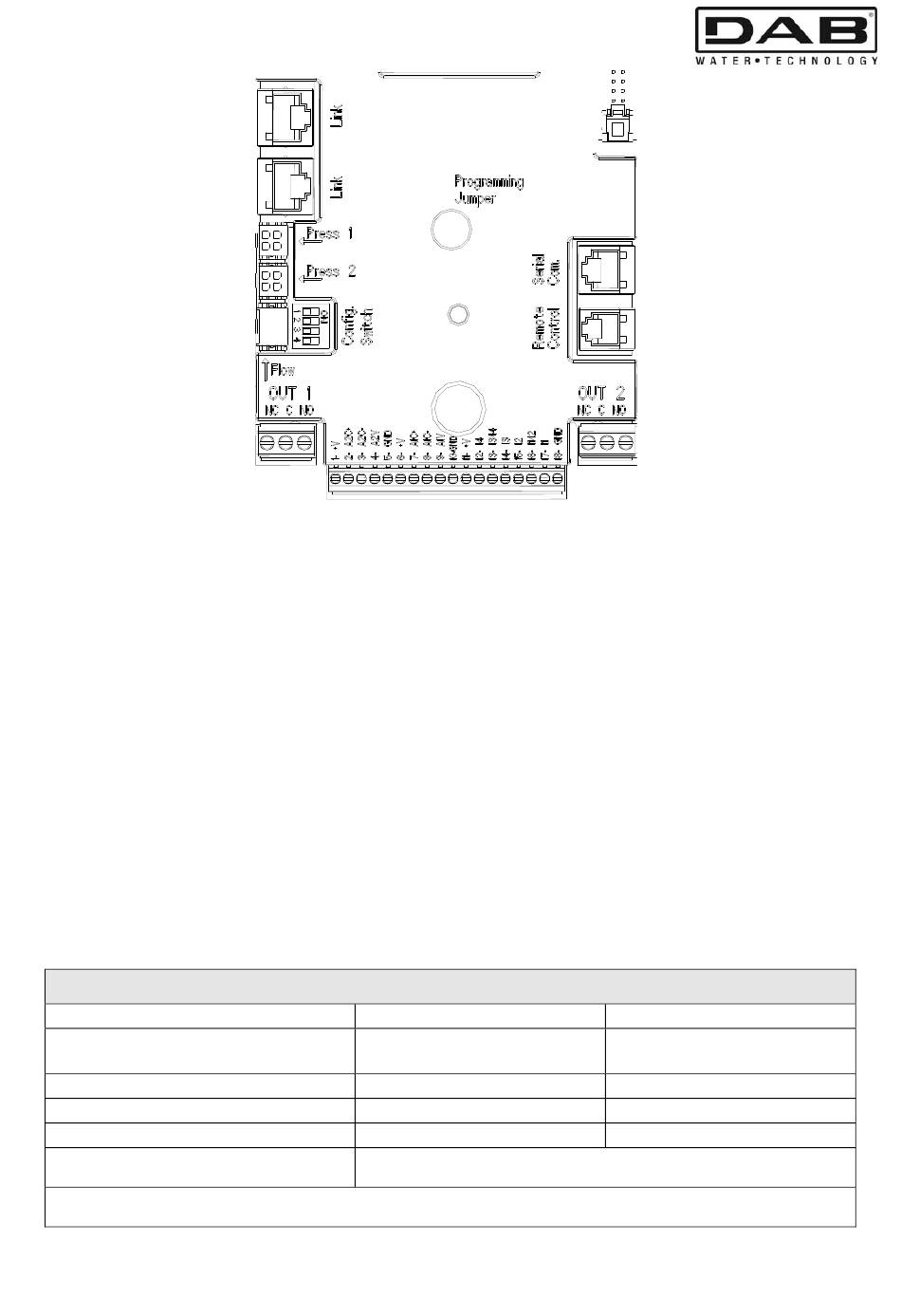

Σχήμα 3: Συνδέσεις
Είσοδοι DC [V]
8
2
36
2,13
167
Είσοδοι AC [Vrms]
6
1,5
36
3,3
