FR
Notice d'instruction

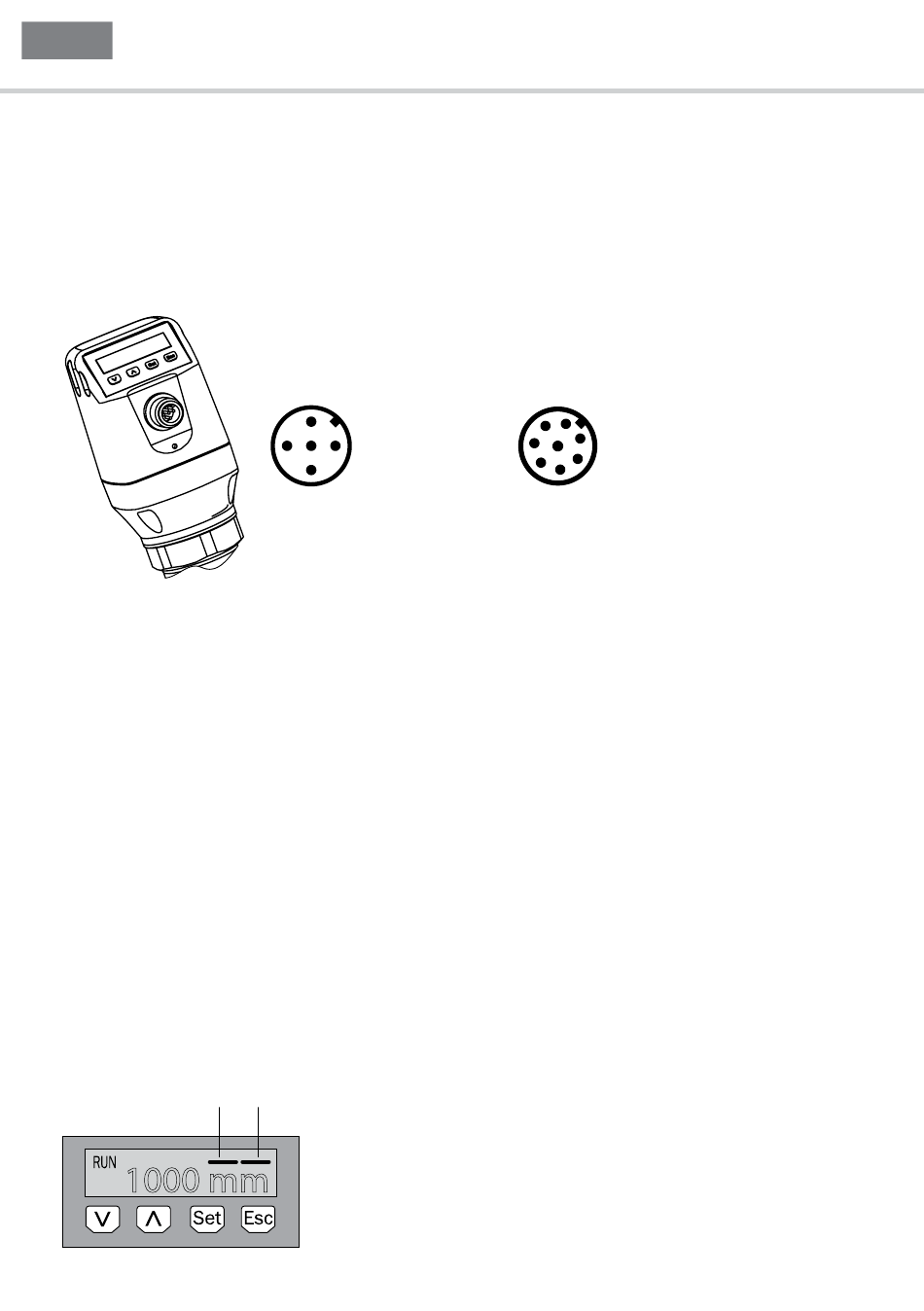

1.5 Raccordement électrique
Le capteur est raccordé par un câble préconfectionné avec un connecteur femelle M12 x 1,
5/8 pôles. Enficher le connecteur femelle du câble sur le capteur, sans tension, et le visser à fond.
Raccorder le câble selon sa fonction. Après avoir appliqué la tension d'alimentation, le capteur
exécute un autotest (lorsqu'il est intégré, le capteur est prêt à fonctionner à la fin de l'autotest
(< 5 s)), l'écran affiche la mesure actuelle.
1 L
: tension d'alimentation, marron
+
2 Q
: sortie analogique en courant/tension, blanc
A
3 M : masse, masse de référence pour la sortie de cou-
rant/tension, bleu
4 C/Q
: sortie de commutation 1, PNP
1
, noir
5 Q
: sortie de commutation 2, PNP/NPN, gris
2
1.6 Écran
Toutes les données de longueur (en mm) du menu se rapportent à l'extrémité de la sonde. Le menu
est accessible en actionnant la touche SET pendant au moins 3 secondes.
Variante avec deux sorties de commutation
Q1 Q2
1000 mm
124
1 Capteur de niveau
2
1
3
5
4
2
3
1
8
4
7
5
6
1 L
: tension d'alimentation
+
2 Q
: sortie de commutation 2, PNP/NPN
2
3 M : masse, masse de référence pour la sortie de cou-
rant/tension
4 C/Q
: sortie de commutation 1, PNP
1
5 Q
: sortie de commutation 3, PNP/NPN
3
6 Q
: sortie de commutation 4, PNP/NPN
4
7 Q
: sortie analogique en courant/tension
A
8 Aucune fonction
Les couleurs des fils des câbles à 8 pôles ne sont pas
homogènes. Respecter systématiquement l'affectation des
broches du capteur.
