4.
Mise en service
5.

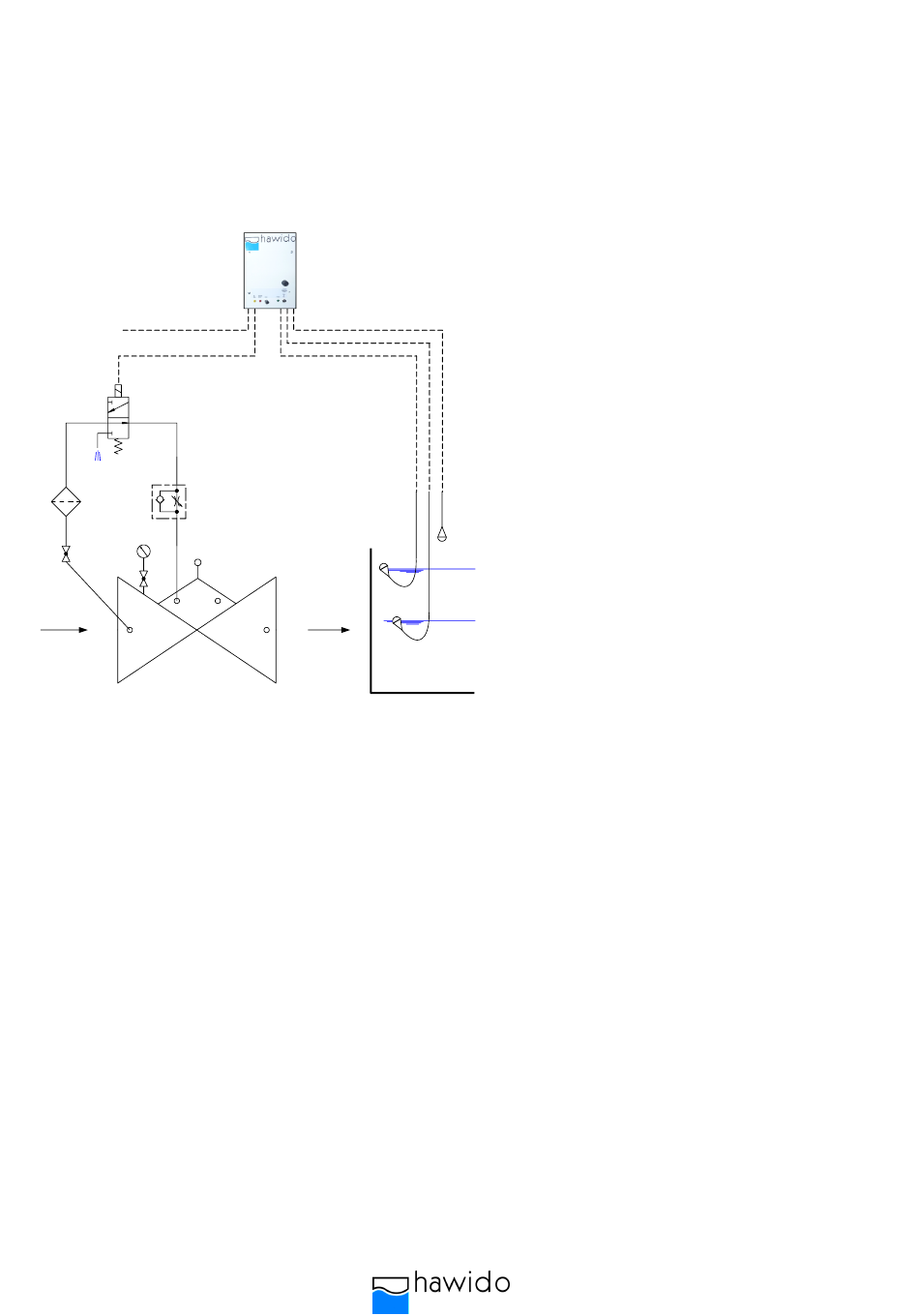

Schéma de fonctionnel (1603)
230V
5
3
4
2
9
8
p
1
1
6.
Préparation
Avant la mise en service de la vanne, il faut s'assurer que la vanne d'arrêt en amont soit fermée et que les
raccords à brides soient parfaitement serrés étanches.
Attention : Seul du personnel qualifié est habilité à effectuer des travaux d'électricité !
Sur la vanne
•
Ouvrir le robinet à bille (2) et dévisser le contre-écrou de la vis de réglage sur la vanne
d'étranglement anti-retour (4).
•
Dévissez d'environ 10 tours la vis de réglage sur la vanne d'étranglement anti-retour (4) (la conduite
vers la chambre pilote est ouverte).
•
Dévissez légèrement le bouchon central sur la vanne principale ou l'indicateur de position optique
(attention : maintenir le boîtier de l'indicateur de position optique).
•
Desserrez légèrement un raccordement vissé de la conduite pilote au point le plus haut (env. 1 tour).
•
La vanne électromagnétique (5)
- sur Hawido 1603 doit être mise hors tension,
- sur Hawido 1604 doit être mise sous tension,
les vannes électromagnétiques sont ainsi ouvertes et la conduite vers la chambre pilote est libre.
7
p
2
-4-
Composants
1
Vanne principale 1200
2
Robinet à bille
3
Filtre
Vanne d'étranglement anti-retour
4
5
Vanne électromagnétique
(conçue pour vanne Hawido 1603,
pour vanne Hawido 1604 Vanne
électromagnétique ouverte hors tension)
6
Flotteur
Commande électrique (n'est pas incluse
7
dans la livraison. N° d'art.:
1980 603 A0A)
8
Indicateur de position optique (option)
indicateur de position électrique (option)
limiteur d'ouverture de vanne (option)
6
9
Manomètre avec robinet à bille
Alarm
max.
min.
