Cheminement des câbles avec un adaptateur RAID/HBA SFF
Le tableau suivant illustre la relation de mappage entre les connecteurs du fond de panier et de la carte
mère/l'adaptateur, lorsqu'un adaptateur RAID/HBA SFF 8i (Gen 3 ou Gen 4) est installé.
Tableau 26. Mappage entre les connecteurs du fond de panier et de la carte mère/l'adaptateur lorsqu'un adaptateur
RAID/HBA SFF est installé
Fonds de panier
Fond de panier avant (SAS)
Fond de panier arrière (le cas
échéant)
Remarque : Les adaptateurs RAID/HBA SFF Gen 3 et Gen 4 diffèrent légèrement au niveau de leurs
connecteurs. Toutefois, le procédé de cheminement des câbles est similaire.
La figure suivante illustre le cheminement des câbles pour la configuration dotée de baies d'unité SAS/SATA
avant 8 x 2,5 pouces avec un adaptateur RAID SFF 8i (Gen 4) et un boîtier d'unités de disque dur SAS/SATA
arrière 2 x 2,5 pouces. Connexions entre les connecteurs :

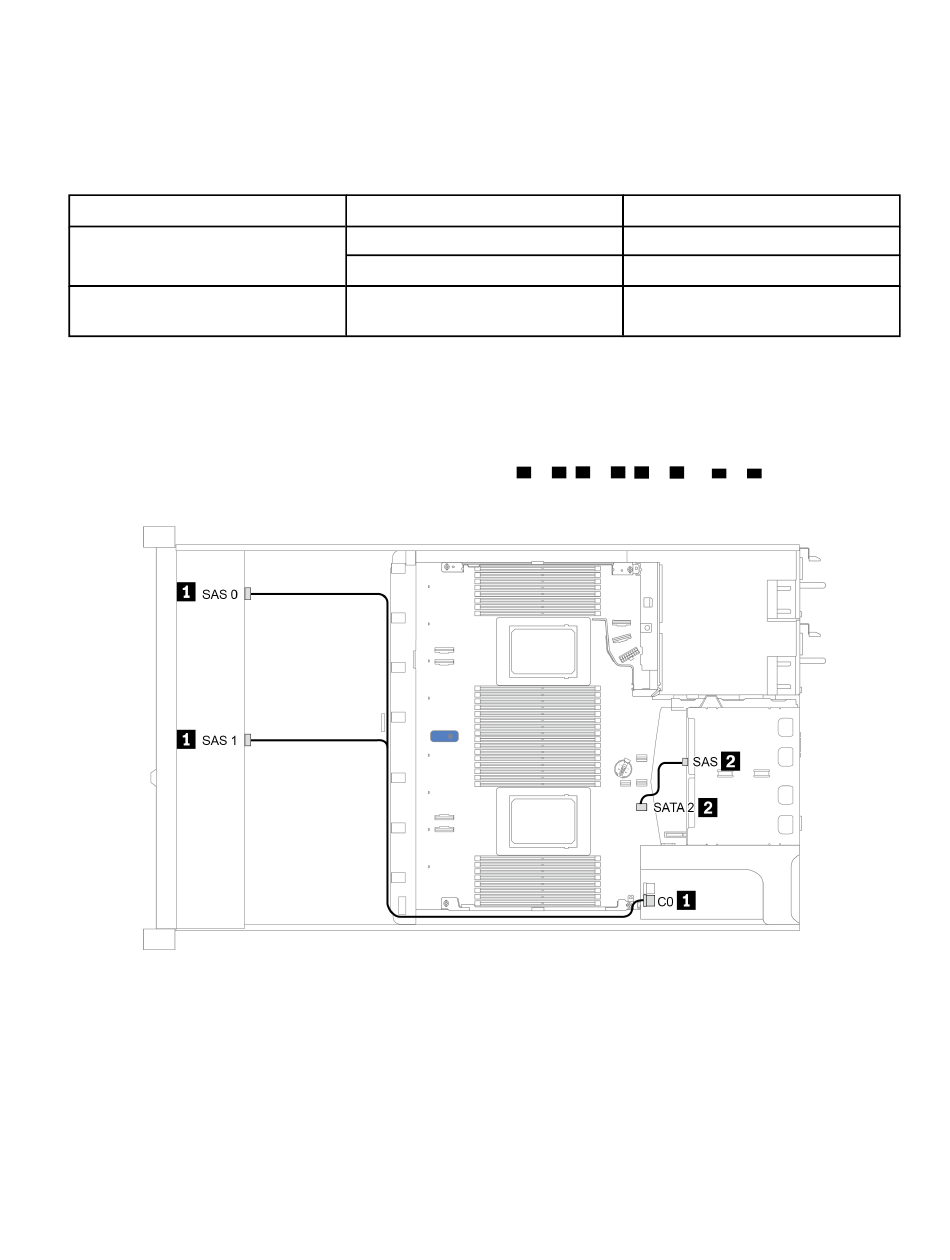

Figure 25. Cheminement des câbles pour baies d'unité SAS/SATA avant 8 x 2,5 pouces avec un adaptateur RAID SFF 8i
(Gen 4) et un boîtier d'unités de disque dur SAS/SATA arrière 2 x 2,5 pouces
De
SAS 0
SAS 1
SAS
1
À
C0
Gen 3 : C1 ; Gen 4 : C0
SATA 2
↔ ↔ ↔
, , , ...
1 2 2 3 3
.
Chapitre 3 Cheminement interne des câbles
↔
.
