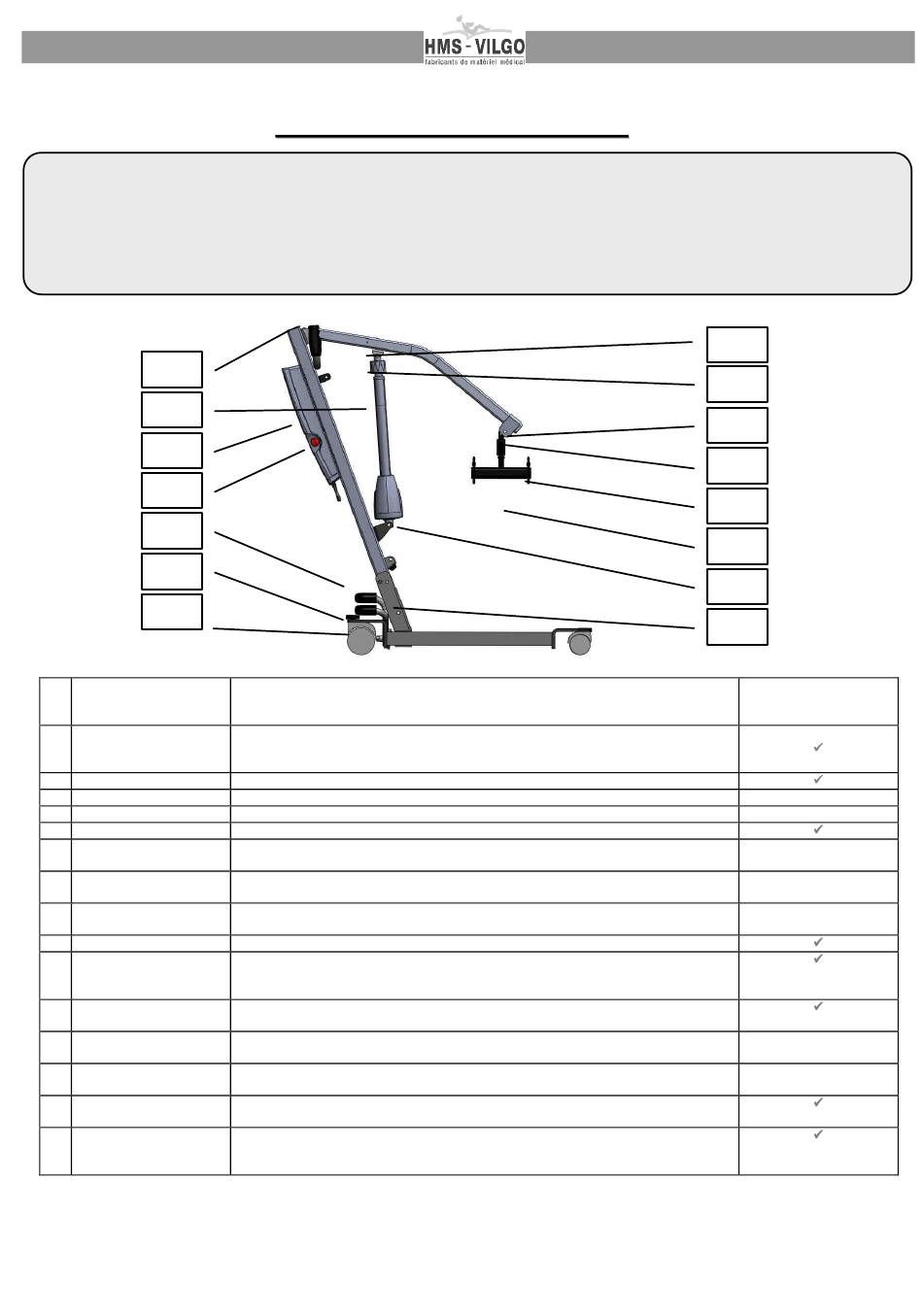

Notice d'utilisation Homelift 2
Les soulève personnes répondent à la norme EN 10535 qui impose de pouvoir effectuer 10000 cycles complets dans le
cadre des utilisations variées auxquelles ils peuvent être soumis. De manière à être certains que le soulève personne est
utilisé dans le cadre décrit par la norme, et par nos spécifications et préconisations, nous souhaitons attirer votre attention
sur l'importance d'un contrôle et d'une maintenance régulière. Nous déclinons toute responsabilité pour des dommages liés
à une utilisation anormale ou au dépassement du nombre de cycles, ou liés à une modification apportée au dispositif ou à
un remplacement par des pièces qui ne seraient pas d'origine. Vous trouverez en pages 9,10,11 et 12 les éléments
nécessaires à vos démarches de contrôle et de maintenance des soulève personnes HMS-VILGO.
10
5
7
8
12
13
14
Elément à contrôler
1
Liaison potence / axe
de fléau
2
Axe de fléau
3
Crochets de fléau
4
Sangle
5
Vérin
6
Débrayage d'urgence
7
Boîtier de contrôle
8
Câblage de
l'équipement électrique
9
Liaison vérin / potence
10
Liaison mât / potence
11
Liaison vérin / mât
12
Pédalier
13
Roues arrières
14
Liaison pied latéral /
pied transversal
15
Liaison mât / pied
transversal
*
Se reporter au tableau en page 12 pour déterminer la liste des pièces détachées nécessaires
Réf. Document : IB 7.5.1. 705
C
O
N
T
R
O
L
E
C
O
N
T
R
O
L
E
Périodicité : au moins une fois par an et avant chaque mise en location.
- Contrôle de présence et de montage correct de l'écrou frein
- Contrôle de l'usure de la vis de fixation
- Contrôle soudure des pattes de fixation
- Contrôle du niveau d'usure de l'axe de fléau et bague laiton
- Contrôles des soudures sur les 4 crochets
- Contrôle des coutures
- Contrôle de fonctionnement en charge
- Contrôle de fonctionnement débrayage électrique (boîtier de contrôle)
- Contrôle de fonctionnement débrayage mécanique (vérin)
- Contrôle de fonctionnement de l'arrêt d'urgence
- Contrôle de la charge des batteries
- Contrôle des câbles (pincement, état des fiches, coupures ...)
- Contrôle de présence et de fonctionnement de la goupille clip
- Contrôle du niveau d'usure des bagues laiton
- Contrôle du niveau d'usure de l'axe de fixation
- Contrôle de présence et de montage correct des écrous frein
- Contrôle du niveau d'usure de la vis de fixation
- Contrôle de présence et de montage correct de l'écrou frein
- Contrôle de fonctionnement
- Contrôle du niveau d'usure des fixation de biellettes
- Contrôle du dispositif de freinage
- Contrôle fixation au support roue
- Contrôle du niveau d'usure de la fixation (vis écrou + rondelles laiton)
- Contrôle du niveau d'usure de l'axe et du verrouillage correct avec goupille
- Contrôle des soudures du support mât
- Contrôle de la liaison axe écrous frein (présence, usure et montage)
indice A
S
P
R
E
C
O
N
I
S
S
P
R
E
C
O
N
I
S
Contrôles a effectuer
9
Version 01/2012
E
S
E
S
9
6
1
2
3
4
11
15
* A remplacer
tous les 10 000
cycles
